Caratteristiche

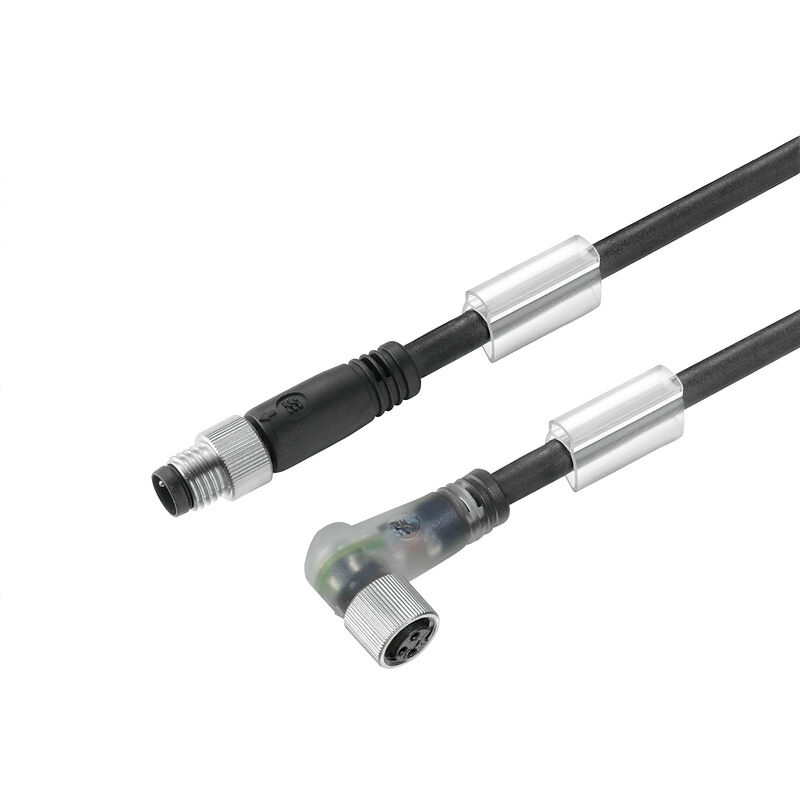

| Versione | Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 4, 10 m, maschio, diritto - femmina, angolato, Schermato: No, LED: Sì, Materiale della guaina: PUR, Alogeni: No |
| N. d’ordine | 1906451000 |
| Tipo | SAIL-M8GM8W-4L10U |
| GTIN (EAN) | 4032248529704 |
| CPZ | 1 Pezzo |
| Peso netto | 227,744 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| accelerazione | 5 m/s² |
| Alogeni | No |
| Campo delle temperature, posa fissa | -40...80 °C |
| Campo delle temperature, posa mobile | -25...80 °C |
| Cicli di flessione a torsione | > 5 Mio. |
| cicli di piegatura | 12 Mio |
| Codifica a colori |
marrone
bianco blu Nero |
| Colore della guaina | nero |
| Diametro esterno | 4.4 mm ± 0.2 mm |
| Guaina secondo UL AWM Style | 20549 (80 °C / 300 V) |
| Hydrolysis and microbe resistant | Sì |
| Idoneità all'installazione con catene portacavi | Sì |
| Irradiazione con legami trasversali | No |
| Isolamento | PP |
| LABS-free | Sì |
| Lunghezza cavo configurabile | No |
| Lunghezza del cavo | 10 m |
| Lunghezza della torsione | 1 m |
| Materiale della guaina | PUR |
| Nucleo secondo UL AWM Style | 10493 (80 °C / 300 V) |
| Numero di poli | 4 |
| Raggio di curvatura min., fisso | 5 x diametro cavo |
| Raggio di curvatura min., mobile | 10 x diametro cavo |
| Resistente alle perle di saldatura | No |
| Resistenza agli olii | Conforme alla norma IEC 60811:404 |
| Resistenza alla fiamma |
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2 |
| Resistenza alla torsione | 360 °/m |
| Resistenza alle scintille di saldatura | No |
| Schermato | No |
| Sezione del conduttore | 0,25 mm² |
| Velocità | 5 m/s |
| Campo di temperatura custodia | -25…+85 °C |
| Cicli di inserimento | ≥ 100 |
| Codifica | Codificato A |
| Coppia di serraggio | M8: 0,5 - 0,6 Nm |
| Corrente nominale | 4 A |
| Filettatura del collegamento | M8 / M8 |
| Grado di lordura | 3 |
| Grado di protezione |
IP67
IP68 se avvitato IP65 IP66 |
| LED | Sì |
| Materiale anello filettato | ottone, nichelato |
| Materiale base della custodia | PUR |
| ponticellato | No |
| Resistenza contro l'isolamento | 108 Ω |
| Superficie dei contatti | dorata |
| Tensione nominale | 24 V |
| Versione | maschio, diritto - femmina, angolato |
| Resistenza contro l'isolamento | 108 Ω |
| Tensione nominale | 24 V |
| Connettori a norma | IEC 61076-2-104 |
| N° Certificato (cULus) | E307231 |
| Connettori a norma | IEC 61076-2-104 |
| Spina di collegamento a sinistra | M8, IP69, Contatto maschio, Diritto, Plastica, non schermate |
| Spina di collegamento a destra | M8, IP69, Contatto femmina, Angolato a 90°, Plastica, LED, non schermate |
| Titolo dell'immagine 04 | Disegno quotato |
| Disegno legenda-04 | Angled socket |
| Titolo dell'immagine 05 | Schema dei poli |
| Disegno legenda-05 | Male |
| Titolo dell'immagine 06 | Schema dei poli |
| Disegno legenda-06 | Socket |
| Titolo dell'immagine 07 | Schema elettrico |
| Titolo dell'immagine 08 | L'utensile ideale: Screwty ® con funzione di coppia |
| Disegno legenda-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1906451000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E307231 |
