SAIL-VSB-M12G-1.0U
SAIL-VSB-M12G-1.0U
Габаритный чертеж
SAIL-VSB-M12G-1.0U
Габаритный чертеж
Male, straight
SAIL-VSB-M12G-1.0U
Схема контактов
SAIL-VSB-M12G-1.0U
Схема контактов
M12 = A-coded
SAIL-VSB-M12G-1.0U
Схема соединений

SAIL-VSB-M12G-1.0U

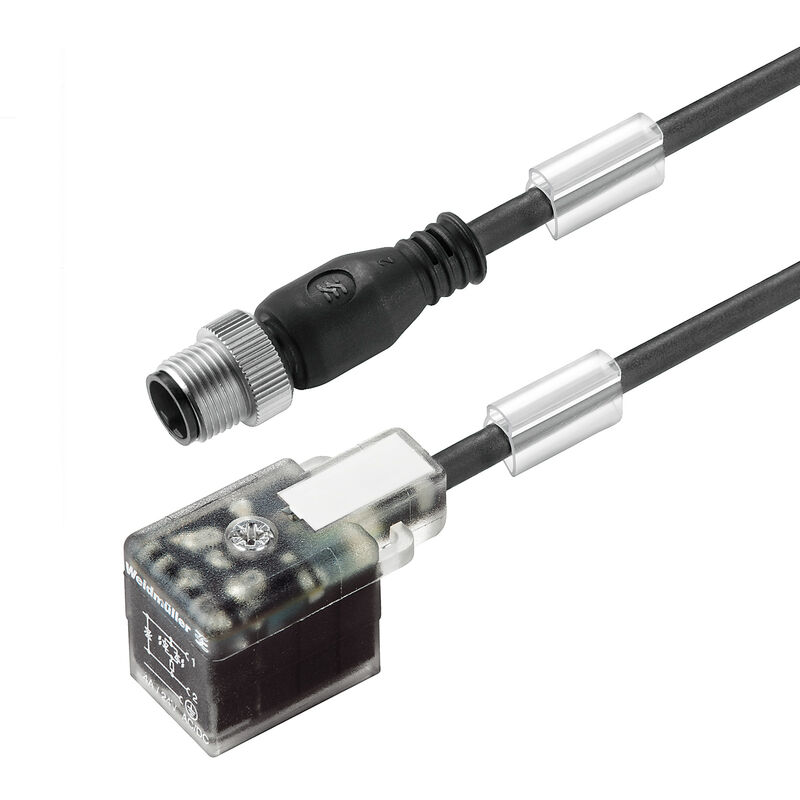

Кабель клапана (в сборе), Вилка прямая - клапанная вилка, Конструкция B (промышленное применение) (11 мм), M12 = A-кодировка, Длина кабеля: 1 m, Полиуретан, черный

№ продукта 9457680100
Загрузить спецификации Загрузка продуктов
Связанные продукты 12
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Кабель клапана (в сборе), Вилка прямая - клапанная вилка, Конструкция B (промышленное применение) (11 мм), M12 = A-кодировка, Длина кабеля: 1 m, Полиуретан, черный
Заказ №
9457680100
Тип
SAIL-VSB-M12G-1.0U
GTIN (EAN)
4032248812790
Кол.
1 Штука

Размеры и массы

Масса нетто
65 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Технические характеристики кабеля

Accelerartion
5 m/s²
Cable length
1 m
Core cross-section
0.5 mm²
Halogen
Нет
izolacja
PP
Sheathing colour
черный
Shielded
Нет
Suitable for cable carriers
Да
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Количество контактов
3
Материал оболочки
Полиуретан
Наружный диаметр
4.6 mm ± 0.2 mm
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
200 m/s
Стойкость к сварочным искрам
Нет
Устойчивые к каплям сварочного металла
Нет
Цветовая кодировка
коричневый
синий
зеленый/желтый
Циклы сгиба
2 Mio

PB46 Общие технические данные

LED
Да
Блок схемной защиты
Диод Зенера
Вид защиты
IP67
когда ввинчен
Диапазон температур корпуса
-25…+80 °C
Исполнение
Вилка прямая - клапанная вилка
Кодировка
Конструкция B (промышленное применение) (11 мм)
M12 = A-кодировка
Момент затяжки
Крепежный винт М3: 0,4 Нм
M12: 0,8–1,2 Нм
Номинальное напряжение
24 V
Номинальный ток
4 A
Поверхность контакта
луженые

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
