SAMPLE CH20M67 222/222 ASSEMBLED

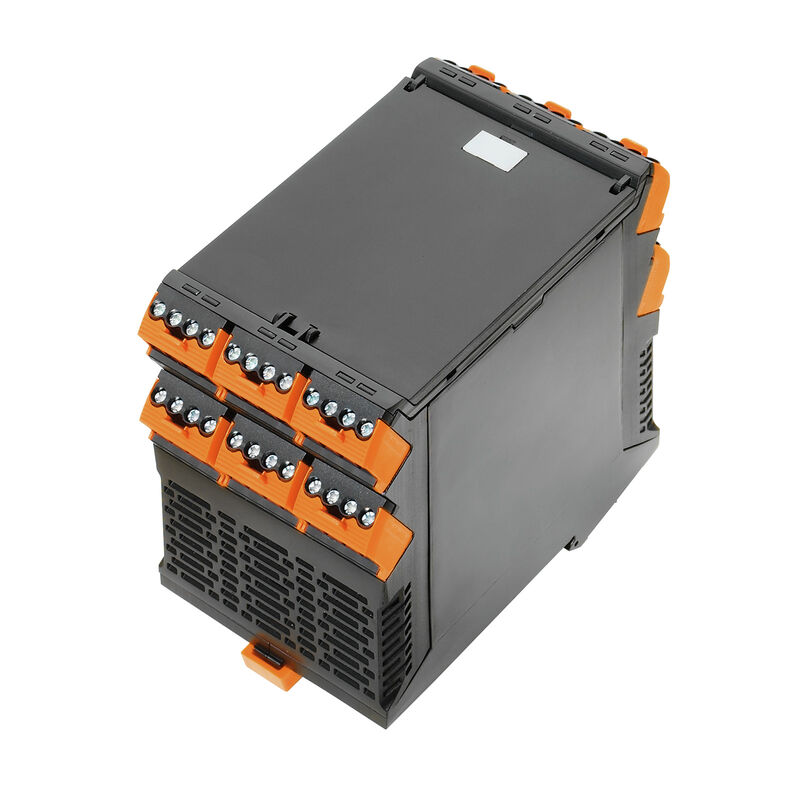

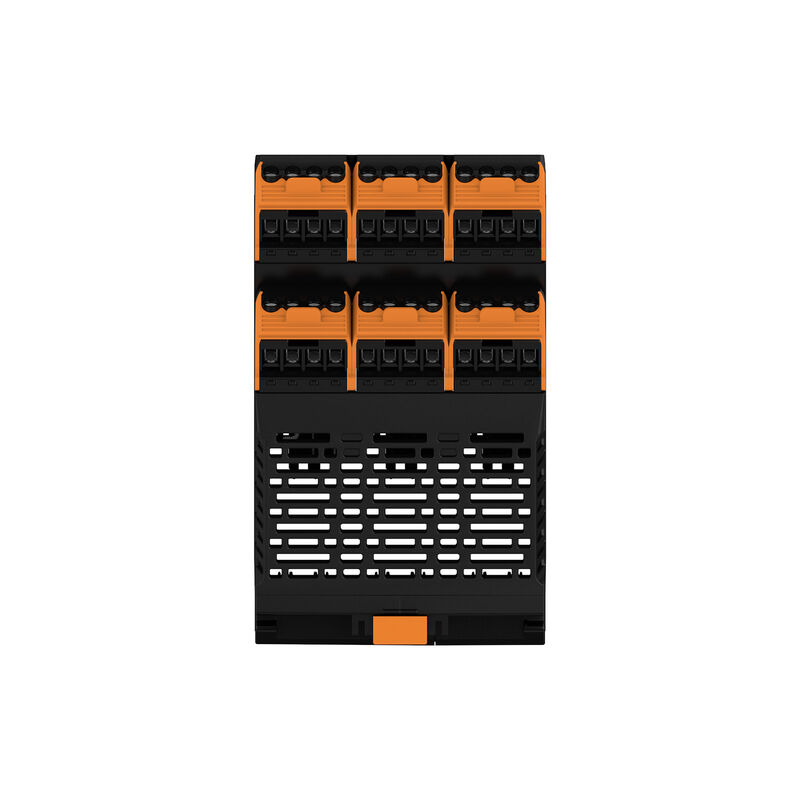

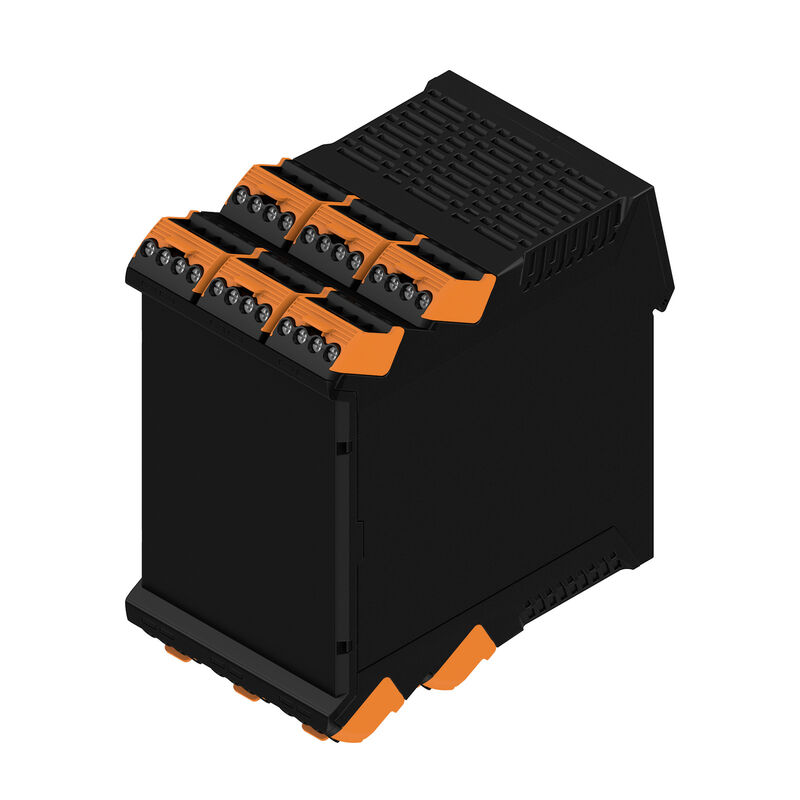

Campione di custodia per componenti elettronici, OMNIMATE Housing - Serie CH20M nero, Prodotto di riferimento custodia CH20M67, completamente montata, incl. 4 connettori femmina, montato, Set della custodia, Tecnologia di collegamento, Larghezza: 67.5 mm
Caratteristiche
| Versione | Campione di custodia per componenti elettronici, OMNIMATE Housing - Serie CH20M nero, Prodotto di riferimento custodia CH20M67, completamente montata, incl. 4 connettori femmina, montato, Set della custodia, Tecnologia di collegamento, Larghezza: 67.5 mm |
| N. d’ordine | 1270820000 |
| Tipo | SAMPLE CH20M67 222/222 ASSEMBLED |
| GTIN (EAN) | 4050118117875 |
| CPZ | 1 Pezzo |
| Profondità | 114 mm |
| Profondità (pollici) | 4,488 inch |
| Posizione verticale | 117,2 mm |
| Altezza (pollici) | 4,614 inch |
| Larghezza | 67,5 mm |
| Larghezza (pollici) | 2,657 inch |
| Lunghezza | 113,6 mm |
| Lunghezza (pollici) | 4,472 inch |
| Peso netto | 366,85 g |
| Temperatura di posa | -25 °C...85 °C |
| Umidità | 5 - 93% umidità rel., Tu = 40°C, senza condensa |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 10 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 9 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 400 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 320 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 250 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 4 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 4 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 4 kV |
| Distanza in aria, min. | 3 mm |
| Distanza superficiale, min. | 3,2 mm |
| Classe d'infiammabilità UL 94 | V-0 |
| Comparative Tracking Index (CTI) | 400 ≤ CTI <600 |
| Gruppo materiali isolanti | II |
| Materiale |
PA 66 GF 30
Plastica |
| Materiale isolante | PA 66 GF 30 |
| Superficie | non trattato |
| Colabilità | No |
| Colori | nero |
| Grado di protezione | IP20 |
| Tabella dei colori (simile) | RAL 9011 |
| Spessore circuito stampato | 1,6 mm |
| Tolleranza del profilo del circuito stampato | ±0,1 mm |
| Tolleranza di spessore del circuito stampato | ±0,15 mm |
| Numero di livelli di collegamento | 12 |
| Numero di circuiti stampati, max. | 3 |
| Numero di aperture di ventilazione | 6 |
| Numero di poli | 72 |
| Collegamento trasversale | No |
| Tipo di contatto per circuito stampato | Collegamento a saldare, diretto |
| Tipo di collegamento | Staffa di serraggio |
| Coperchio ribaltabile installabile | No |
| Marcatore integrabile | Sì |
| Apertura integrata come preparazione per porta funzionale | No |
| Colore del piede con la clip | arancione |
| Collegamento trasversale | No |
| Numero di livelli di collegamento | 12 |
| Numero di poli | 72 |
| Lunghezza di spellatura | 8 mm |
| Dimensione lama | 0,6 x 3,5 mm |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,5 Nm |
| Campo di sezioni, min. | 0,13 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| rigido, min. H05(07) V-U | 0,2 mm² |
| rigido, max. H05(07) V-U | 2,5 mm² |
| multifilare, max. H07V-R | 2,5 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,25 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 2,5 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,25 mm² |
| con terminale a norma DIN 46 228/1, max. | 2,5 mm² |
| Campo di serraggio max. | 2,5 mm² |
| Informazioni sul prodotto | Profilo del circuito stampato, zone soggette a restrizionie e altre informazioni per il design del circuito stampato sono reperibili nella categoria Tecnologia di collegamento, tra i download dei corrispondenti connettori maschio. |
| Dati ingegneristici |
[CAD data -- PCB_position_70144_LP-POSITION_67MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188763)
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Documentazione utente |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-03-01 |
| ECLASS 14.0 | 27-19-03-01 |
| ROHS | Conforme |
