UR20-1COM-232-485-422
Product image
UR20-1COM-232-485-422

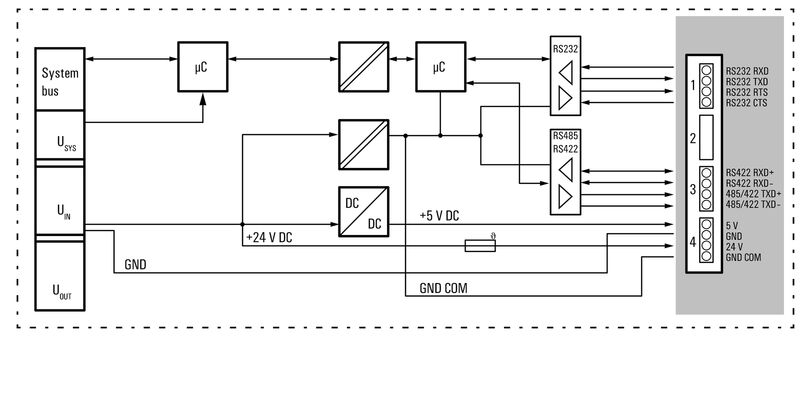

Block diagram
UR20-1COM-232-485-422

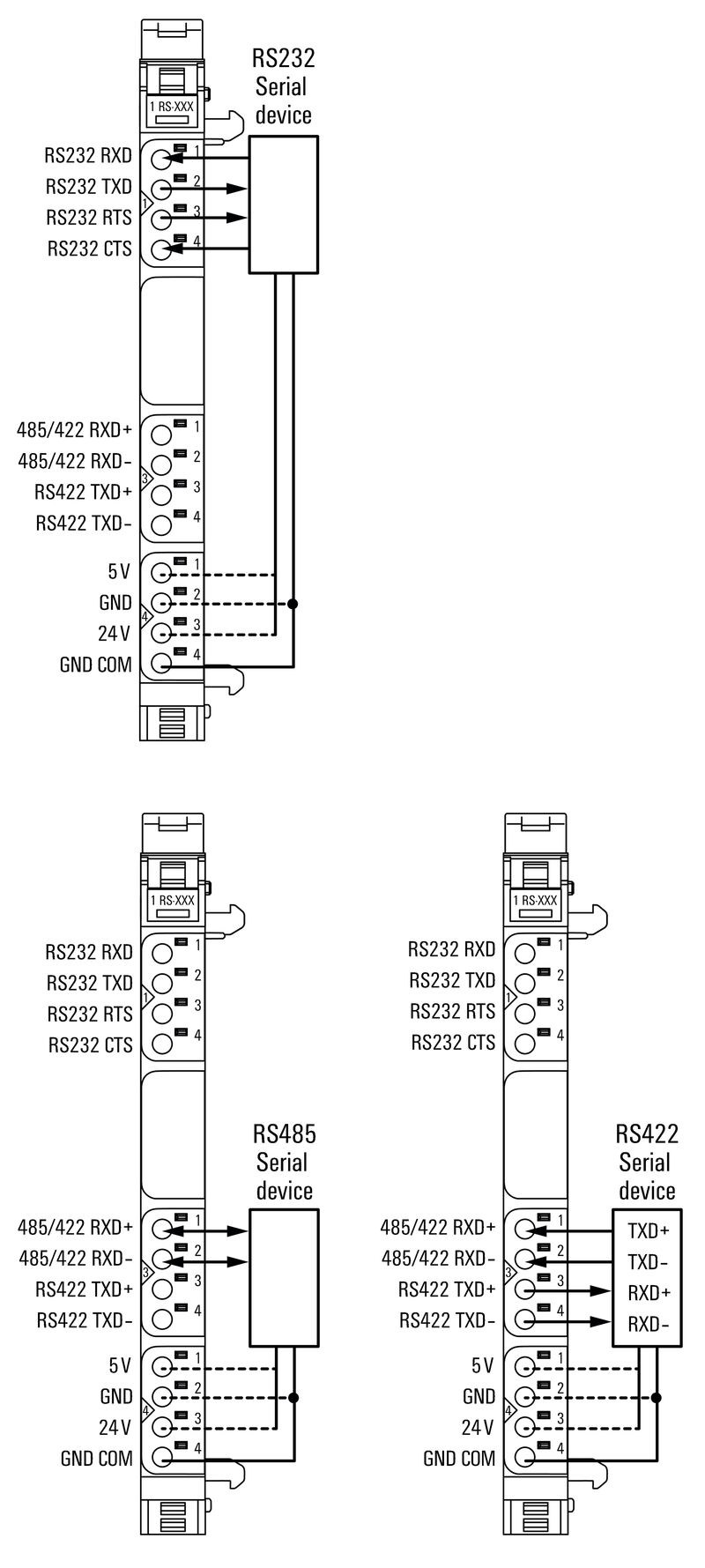

Connection diagram
UR20-1COM-232-485-422
A rövidítések magyarázata

UR20-1COM-232-485-422

Remote I/O modul, IP20, 1 csatornás, RS232/RS485/RS422 kommunikáció, PUSH-IN csatlakozás

Cikkszám 1315750000
Nyissa meg a konfigurátorban
Adatlap letöltése Engineering Support Software Support Product Downloads
Tartozékok 12 Pótalkatrészek 1 Készlet tartalma 1 Kapcsolódó termékek 11
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége IO-Link interfész Csatlakozási adatok Általános adatok IP67 interface Tápellátás RS interface Rendszer adatok Besorolások

Tanúsítványok

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197
인증 번호 (cULusEX)
E223527

Általános rendelési adatok

Változat
Remote I/O modul, IP20, 1 csatornás, RS232/RS485/RS422 kommunikáció, PUSH-IN csatlakozás
N. d’ordine
1315750000
Tipo
UR20-1COM-232-485-422
GTIN (EAN)
4050118118858
CPZ
1 items

Méretek és tömegek

Mélység
76 mm
Mélység (coll)
2,992 inch
Posizione verticale
120 mm
Magasság (coll)
4,724 inch
Szélesség
11,5 mm
Szélesség (coll)
0,453 inch
Altezza di fissaggio
128 mm
순중량
87,03 g

Hőmérsékletek

Температура хранения
-40 °C ... +85 °C
Temperatura eksploatacyjna
-20 °C...60 °C

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Uhlíková stopa výrobku
  • Von der Wiege bis zum Werkstor:
    8,507 kg CO2 eq.

IO-Link interfész

Az IO-Link interfészek egyedi csatornadiagnosztikája elérhető
Nem
Number of IO-Link interfaces
0

Csatlakozási adatok

Csatlakozás típusa
PUSH IN
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,14 mm²
Vezeték keresztmetszet, finomsodratú, max. (AWG)
AWG 16
Vezeték keresztmetszet, finomsodratú, min. (AWG)
AWG 26
Vezeték keresztmetszet, tömör, max.
1,5 mm²
Vezeték keresztmetszet, tömör, max. (AWG)
AWG 16
Vezeték keresztmetszet, tömör, min.
0,14 mm²
Vezeték keresztmetszet, tömör, min. (AWG)
AWG 26

Általános adatok

Levegő páratartalma (szállítás)
10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint
Levegő páratartalma (tárolás)
10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint
Levegő páratartalma (üzemeltetés)
10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint
Levegőnyomás (szállítás)
1013 hPa (0 m magasság) 700 hPa-ig (3000 m magasság) DIN EN 61131-2 szerint
Levegőnyomás (tárolás)
1013 hPa (0 m magasság) 700 hPa-ig (3000 m magasság) DIN EN 61131-2 szerint
Levegőnyomás (üzemeltetés)
≥ 795 hPa (magasság ≤ 2000 m) DIN EN 61131-2 szerint
Rezgésálló
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm-es amplitúdó IEC 60068-2-6 szerint
8,4 Hz ≤ f ≤ 150 Hz: 1 g gyorsulás IEC 60068-2-6 szerint
Szennyezés súlyossága
2
Tartósín
TS 35
Túlfeszültség kategória
II
UL 94 éghetőségi osztály
V-0
Vizsgálati feszültség
500 V
Ütés
15 g 11 ms-ig, félszinuszos hullám, IEC 60068-2-27 szerint

IP67 interface

Output current, supply voltage
max. 500 mA

Tápellátás

Tápfeszültség
24 V DC +20 %/ -15 %
a rendszerbuszon keresztül
Áramfelvétel I-tőlrendsz., típ.
8 mA
Áramfelvétel innen: IIN (megfelelő tápellátó szegmens)
16 mA + terhelés

RS interface

Standards RS232
DIN 66020
DIN 66259
EIA-RS 232C
CCITT V.24/V.28
Standards RS485/422
DIN 66259 Part 1 und 3
EIA-RS 422/485
CCITT V.11
Výstupní proud, napájecí napětí
max. 500 mA

Rendszer adatok

Galvanikus leválasztás
500 V DC az áramutak között
Interfész
u-remote rendszerbusz
Kimenő áram
0,5 A
Modul típusa
Funkciómodul
Rendszerbusz átviteli sebessége, max.
48 Mbit
Terepi busz protokoll
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link

Besorolások

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-24-26-08
ECLASS 15.0
27-24-26-08
