VPU AC II 2 R 300/50 Y
VPU AC II 2 R 300/50 Y

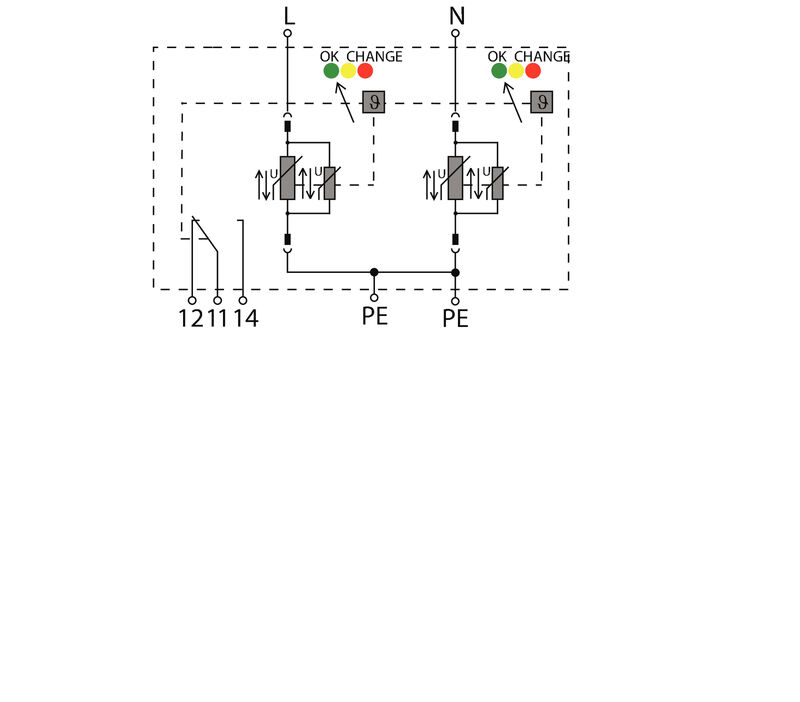

Simbolo elettrico
Schematic circuit diagram

VPU AC II 2 R 300/50 Y

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN-S

N. articolo 2639360000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Parti di ricambio 3 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati di collegamento serraggio remoto Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Garanzia Nota importante Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E354261

Dati generali per l’ordinazione

Versione
Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN-S
N. d’ordine
2639360000
Tipo
VPU AC II 2 R 300/50 Y
GTIN (EAN)
4050118679359
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
70  mm
Profondità (pollici)
2,756  inch
Profondità inclusa guida DIN
76  mm
Posizione verticale
104,5  mm
Altezza (pollici)
4,114  inch
Larghezza
36  mm
Larghezza (pollici)
1,417  inch
Peso netto
260  g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati di dimensionamento UL

Temperatura ambiente (operativa), max.
85  °C
Tensione nominale UN
240  V
VPR (N-PE)
900  V
MCOV (L-PE)
300  V
MCOV (L/N-PE)
300  V
MCOV (N-PE)
300  V
SCCR
150  kA
In
20  kA
Categoria
SPD TYPE 1CA
Temperatura ambiente (di funzionamento), min.
-40  °C
N° certificato (cURus)
E354261
MODE
all modes
VPR (L-N)
1.800  V
VPR (L-PE)
900  V
Tipo di tensione
AC
Reti di energia UL
Split-Phase

Dati di collegamento serraggio remoto

Lunghezza di spelatura
8  mm
Sezione di collegamento cavo, flessibile, max.
1,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,25  mm²
Tipo di collegamento
PUSH IN

Dati generali

Altitudine di esercizio
≤ 4000 m
Classe d'infiammabilità UL 94
V-0
Colori
arancione
nero
Forma
Custodie portacomponenti; 2 TE
Insta IP20
Grado di protezione
IP20 installato
Guida equipaggiata
TS 35
Indicatore ottico di funzionamento
verde = ok, giallo = messaggio di avviso, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Protezione contro le sovratensioni
con contatto remoto

Isolamento secondo EN 50 178

Classe di sovratensione
III
Grado di lordura
2

Dati nominali IEC / EN

Campo di frequenze, max.
60  Hz
Campo di frequenze, min.
50  Hz
Capacità di estinzione della corrente residua Ifi
Nessuna corrente di rete residua da considerare
Classe a norma IEC 61643-11
Tipo II
Tipo III
Classe di prescrizionesecondo EN 61643-11
T2
T3
Contatto di segnalazione
250 V 1A 1CO
Coordinamento energetico
Tipo II
Tipo III
Corrente di fuga in Un
0,5  mA
Corrente di scarica (tipo III)
3  kA
Corrente di scarica Imax. (8/20µs) filo-PE
50 kA
Corrente di scarica In (8/20 µs) filo-PE
20 kA
Corrente nominale di cortocircuito ISCCR
50  kA
Livello di protezione Up con IN (L/N-PE)
≤ 1.3 kV
Norme
IEC 61643-11
EN 61643-11
UL 1449
Numero di poli
2
Prefusibile integrato
No
Protezione
Nessun fusibile necessario ≤ 160 A gG
Rete a bassa tensione
Monofase
TN-S
Sovratensione combinata UOC
6  kV
Sovratensione temporanea - TOV
337  V
Tempo di reazione / tempo di fallback
≤ 25 ns
Tensione di rete
230 V / 400 V
Tensione nominale (AC)
230  V
Tensione permanente massima, Uc (AC)
300 V
Tipo di tensione
AC
Tipo SPD
T2

Dati di collegamento

Lunghezza di spellatura
18  mm
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Collegamento a vite
Lunghezza di spellatura, collegamento di dimensionamento
18  mm
Coppia di serraggio, min.
3  Nm
Coppia di serraggio, max.
4,5  Nm
Campo di serraggio, collegamento di dimensionamento
16  mm²
Campo di sezioni, min.
1,5  mm²
Campo di sezioni, max.
35  mm²
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo AWG, max.
AWG 2
Sezione di collegamento cavo, rigido, min.
1,5  mm²
Sezione di collegamento cavo, rigido, max.
35  mm²
Sezione di collegamento cavo, flessibile, min.
1,5  mm²
Sezione di collegamento cavo, flessibile, max.
25  mm²
Sezione di collegamento, semirigida, min.
1,5  mm²
Sezione di collegamento, semirigida, max.
35  mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
2
Grado di protezione
IP20 installato
Colori
arancione
nero

Garanzia

Periodo
5 anni

Nota importante

Informazioni sul prodotto
Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V

Illustrazione del prodotto

Titolo dell'immagine 02
Illustrazione del prodotto
Disegno legenda-02
Abb.ähnlich

Classificazioni

ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 12.0
27-17-12-02
ECLASS 13.0
27-17-12-02
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
