Caratteristiche
| Versione | Protezione contro le sovratensioni, Elemento di base, Elemento di base |
| N. d’ordine | 8951740000 |

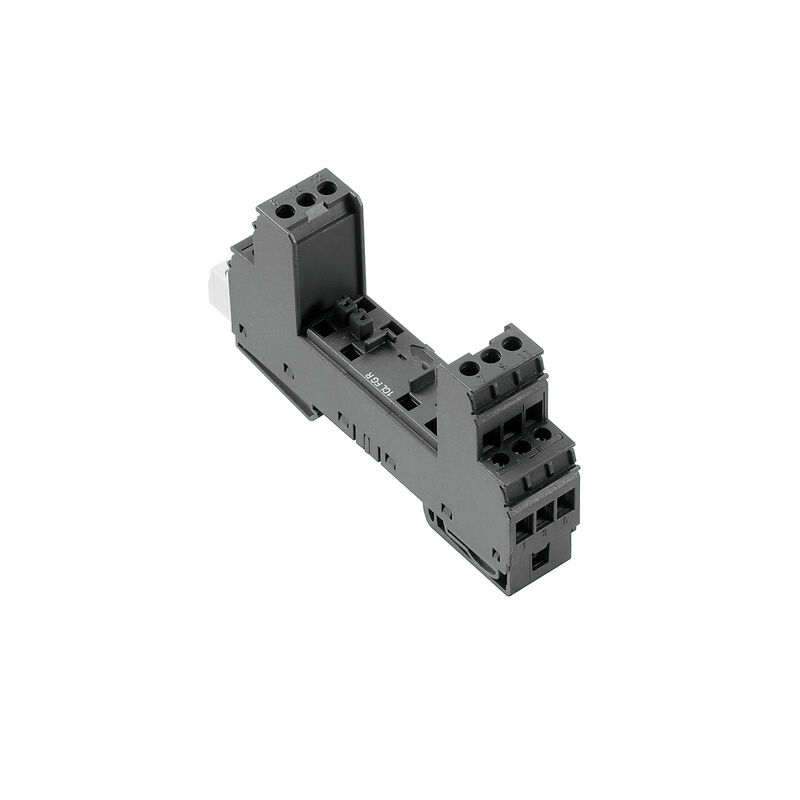

| Tipo | VSPC BASE 1CL FG R |
| GTIN (EAN) | 4032248742981 |
| CPZ | 1 Pezzo |
| Profondità | 69 mm |
| Profondità (pollici) | 2,717 inch |
| Posizione verticale | 98 mm |
| Altezza (pollici) | 3,858 inch |
| Larghezza | 17,8 mm |
| Larghezza (pollici) | 0,701 inch |
| Peso netto | 70 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 5...96 % |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 5047b468-d57a-4a1c-8363-2ff1629067e4 |
| N° certificato (UL) | E311081 |
| Certificato UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Coppia di serraggio max. | 0,2 Nm |
| Lunghezza di spelatura | 6 mm |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Corrente d'ingresso, max. II | 450 mA |
| Gruppi di gas A, B | IIC |
| Gruppo di gas C | IIB |
| Gruppo di gas D | IIA |
| Induttività interna, max. LI | 0 µH |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | nero |
| Forma |
morsetto
varie |
| Grado di protezione | IP20 |
| Guida |
TS 35
TS 35 x 7.5 |
| Indicatore ottico di funzionamento | No |
| Segmento | Misurazione - Controllo - Regolazione |
| Versione | Elemento di base |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Contatto di segnalazione | UN250 V AC 0,1 A 1CO a VSPC R con VSPC CONTROL UNIT |
| Corrente di dimensionamento IN | 450 mA |
| Corrente di fuga in Un | 0 µA |
| Norme |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Rigidità dielettrica con FG a PE | ≥ 500 V |
| Tipo di tensione | AC/DC |
| Certificato GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Lunghezza di spellatura | 7 mm |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 7 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,8 Nm |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Tipo di tensione | AC/DC |
| Grado di protezione | IP20 |
| Colori | nero |
| Certificato cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Omologazione/Certificato/Documento di conformità |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |

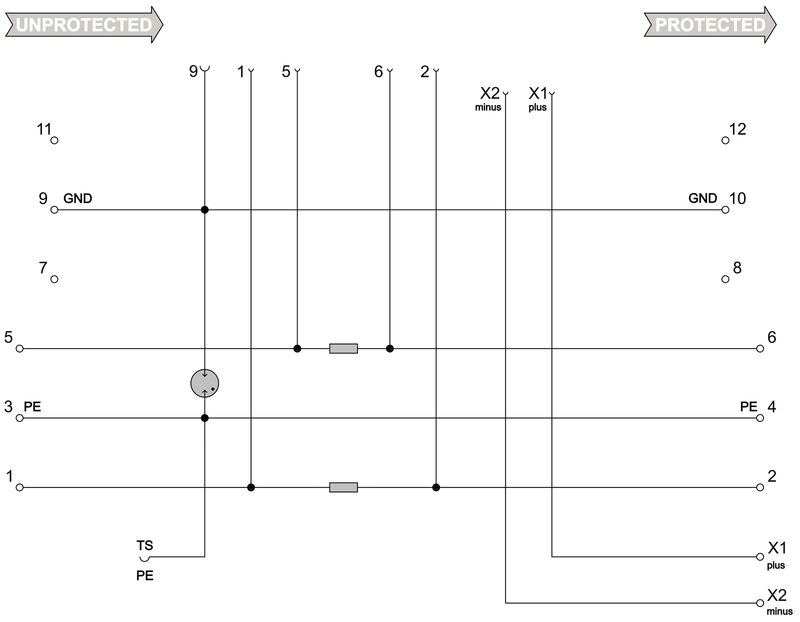

| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45825) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951740000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
| ETIM 8.0 | EC000472 |
| ETIM 9.0 | EC000472 |
| ECLASS 9.0 | 27-13-08-03 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-03 |
| ECLASS 11.0 | 27-13-08-03 |
| ECLASS 12.0 | 27-17-15-91 |
| ECLASS 13.0 | 27-17-15-91 |
| ECLASS 14.0 | 27-17-15-91 |
| Testo bando lungo | Elemento base con opzione di segnalazione a distanza destinato ad alloggiare una spina di sicurezza con indicatore di stato per doppini Floating Ground Con il montaggio dell'elemento base si stabilisce il contatto tra la guida e uno spinterometro integrato. Lo spinterometro consente di stabilire un legame ad alta impedenza della massa del circuito di protezione di una spina di sicurezza al potenziale di terra. Codifica meccanica dall'elemento base alla spina di sicurezza secondo il tipo di circuito e la tensione nominale. Elemento base a codifica automatica al primo innesto di una spina di sicurezza. Identificazione visiva della spina di sicurezza in base al tipo di circuito di protezione e alla tensione. Possibilità di siglatura su tutti i morsetti di collegamento |
| Testo bando corto | Elemento base con opzione di segnalazione a distanza destinato ad alloggiare una spina di sicurezza con indicatore di stato per un doppino Floating Ground, spinterometro integrato per un legame ad alta impedenza del Ground del circuito di protezione della spina al potenziale di terra. Con opzione di segnalazione a distanza. |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UL) | E311081 |
