WNT 16N 10X3

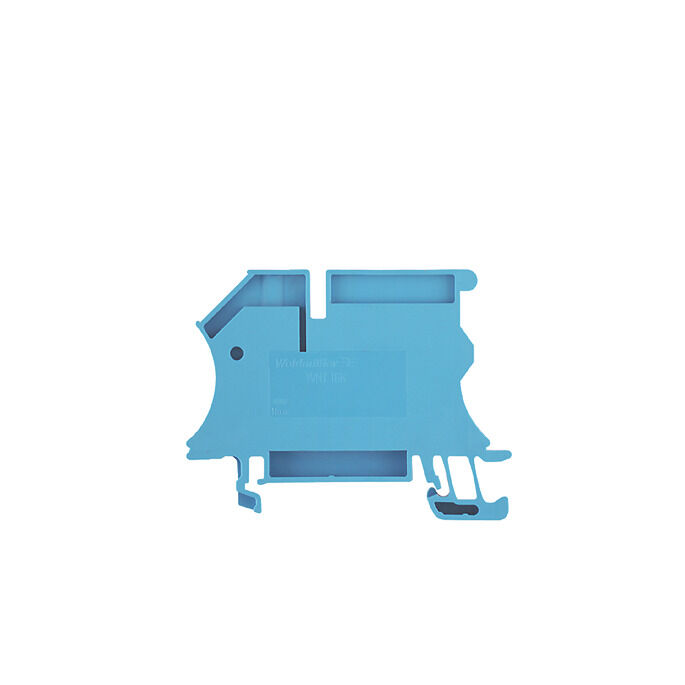

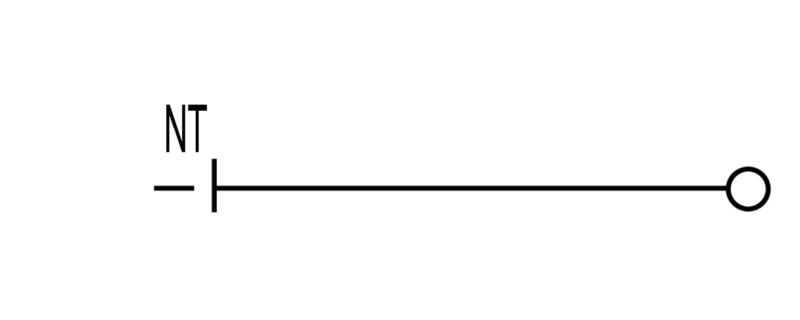

Obrázek výrobku
WNT 16N 10X3

WNT 16N 10X3

Bloc de jonction modulaire pour le conducteur neutre, Raccordement vissé, 16, 400 V, 76 A, TS 35, bleu

Référence produit 1019000000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 15 Autres produits de la même gamme 67
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Caractéristiques nominales UL data hodnocení Classifications

Agréments

Schválení
![](https://assets.dam.weidmueller.com/assets/api/df507df8-d637-4d59-bdb6-908e5128453b/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Informations générales de commande

Verze
Bloc de jonction modulaire pour le conducteur neutre, Raccordement vissé, 16, 400 V, 76 A, TS 35, bleu
Číslo objednávky
1019000000
Typ
WNT 16N 10X3
GTIN (EAN)
4008190273231
Množství
50 Pièce

Dimensions et poids

Hloubka
46,5 mm
Profondeur (pouces)
1,831 inch
Profondeur, y compris rail DIN
47 mm
Výška
60 mm
Hauteur (pouces)
2,362 inch
Šířka
12 mm
Largeur (pouces)
0,472 inch
Čistá hmotnost
29,12 g

Températures

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-50 °C…75 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
120 °C

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Základní materiál
Wemid
Barevný
bleu
Klasifikace hořlavosti UL 94
V-0

Caractéristiques du système

Verze
Raccordement vissé
avec raccordements pour barres collectrices 10x3
fermé
Nutná koncová deska
Non
Počet potenciálů
1
Nombre d'étages
1
Nombre de points de contact par étage
1
Počet pólů na řadu
1
Úrovně propojené interně
Non
PE připojení
Non
Nosná lišta
TS 35
N-funkce
Oui
PE funkce
Non
Funkce PEN
Non

Další technická data

Návod k instalaci
Sběrnice
Otevřené strany
zařeno
Počet podobných svorek
1
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Non

Vodiče k upevnění (další připojení)

Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.
16 mm²
Typ připojení, další připojení
Busbar connection

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
12 mm
Měřidlo podle IEC 60947-1
B7
Počet připojení
1
Průřez propojení AWG, max.
AWG 6
Průřez propojení AWG, min.
AWG 14
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
16 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
16 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
1,5 mm²
Průřez připojení vodiče, pevné jádro, max.
16 mm²
Průřez připojení vodiče, pevné jádro, min.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
16 mm²
Průřez připojení vodičů, jemně stáčené, min.
1,5 mm²
Průřez připojení vodičů, splétané, max.
25 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Směr připojení
na straně
Svěrný šroub
M 4
Typ připojení
Šroubové připojení
Upínací rozsah, max.
25 mm²
Upínací rozsah, min.
1,5 mm²
Upínatelný vodič
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      rigide, H05(07) V-U
    • min.:
      1,5 mm²
    • max.:
      16 mm²
    • nominal:
      16 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        1,2 Nm
      • max.:
        2,2 Nm
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      semi-rigide, H07 V-R
    • min.:
      1,5 mm²
    • max.:
      25 mm²
    • nominal:
      16 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        1,2 Nm
      • max.:
        2,2 Nm
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      souple, H05(07) V-K
    • min.:
      1,5 mm²
    • max.:
      16 mm²
    • nominal:
      16 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        1,2 Nm
      • max.:
        2,2 Nm
Utahovací moment, max.
2,2 Nm
Utahovací moment, min.
1,2 Nm
Velikost nože
1,0 x 5,5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS
4

CSA data hodnocení

Průřez vodiče max. (CSA)
6 AWG
Průřez vodiče min. (CSA)
14 AWG
Velikost napětí C (CSA)
300 V
Velikost proudu C (CSA)
65 A
Č. osvědčení (CSA)
200039-1057876

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Sběrnice
Průřez propojení AWG, max.
AWG 6
Průřez propojení AWG, min.
AWG 14
Standardy
V souladu s normou IEC 60947-7-1

Caractéristiques nominales

Jmenovitý průřez
16 mm²
Jmenovité napětí
400 V
Jmenovité DC napětí
400 V
Jmenovitý proud
76 A
Proud při maximu vodičů
101 A
Standardy
Conformément à CEI 60947-7-1
Résistance de passage selon CEI 60947-7-x
0,42 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
2,43 W
Degré de pollution
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (UR)
6 AWG
Průřez vodiče propojení v terénu min. (UR)
14 AWG
Průřez vodiče propojení z výroby max. (UR)
6 AWG
Průřez vodiče propojení z výroby min. (UR)
14 AWG
Velikost napětí C (UR)
300 V
Velikost proudu C (UR)
65 A
Č. osvědčení (UR)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-11
ECLASS 15.0
27-25-01-11
