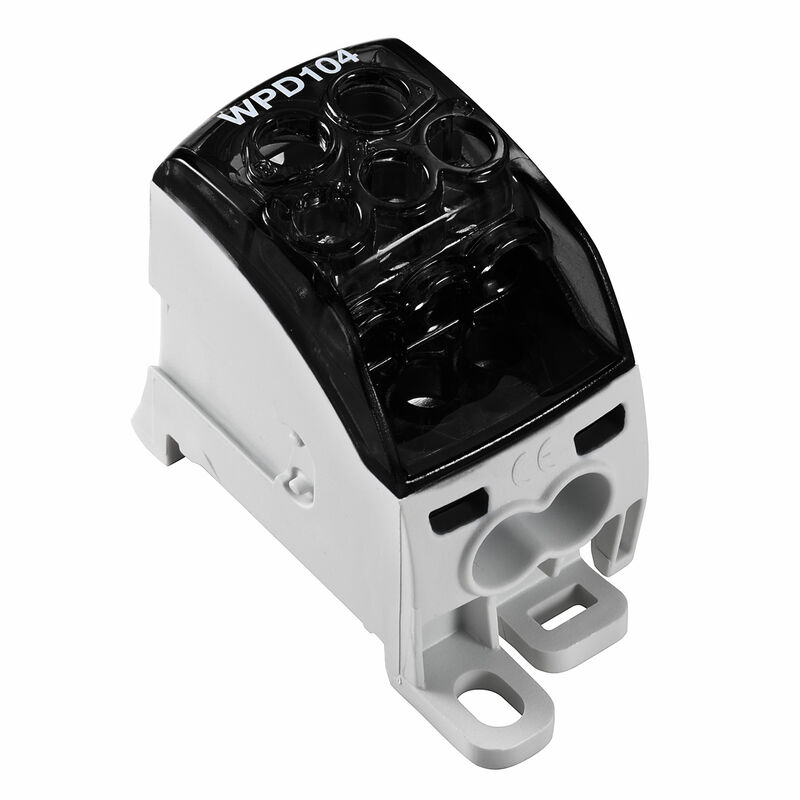

WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK
WPD 104 1X25+1X16/2X16+3X10 BK

WPD 104 1X25+1X16/2X16+3X10 BK

Blocs de jonction de distribution de potentiel, Raccordement vissé, noir, 25 mm², 164 A, 1000 V, Nombre de raccordements: 7, Nombre d'étages: 1

Référence produit 2725360000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 48
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Généralités Caractéristiques nominales Caractéristiques nominales selon UL Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Informations générales de commande

Version
Blocs de jonction de distribution de potentiel, Raccordement vissé, noir, 25 mm², 164 A, 1000 V, Nombre de raccordements: 7, Nombre d'étages: 1
Référence
2725360000
Type
WPD 104 1X25+1X16/2X16+3X10 BK
GTIN (EAN)
4050118796520
Кол.
1 Pièce

Dimensions et poids

Profondeur
49 mm
Profondeur (pouces)
1,929 inch
Hauteur
68 mm
Hauteur (pouces)
2,677 inch
Largeur
31,5 mm
Largeur (pouces)
1,24 inch
Poids net
95,3 g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

Caractéristiques des matériaux

Základní materiál
Wemid
Barevný
noir
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Version
Raccordement vissé
Abschlussplatte erforderlich
Non
Liczba potencjałów
1
Szintek száma
1
Nombre de points de contact par étage
2
Počet pólů na řadu
1
Etages internes pontés
Oui
Carril de montaje
Plaque de montage
TS 35
N-function
Oui
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Lati aperti
fermé
Type of mounting
monté
폭발 테스트 버전
Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement
Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements
7
Plage de serrage, max.
25 mm²
Plage de serrage, min.
1,5 mm²
Section de raccordement du conducteur, AWG, max.
AWG 4
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, rigide, max.
25 mm²
Section de raccordement du conducteur, rigide, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
1,5 mm²
Section de raccordement du conducteur, souple, max.
0 mm²
Section de raccordement du conducteur, souple, min.
1,5 mm²
Section de raccordement, semi-rigide, max.
25 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Sens de raccordement
latéralement
Type de raccordement
Raccordement vissé
Type de raccordement 2
Raccordement vissé

Généralités

Barrette de liaison équipée
Plaque de montage
TS 35
Nombre de pôles
1
Normes
IEC 60947-7-1
UL 1059
Section de raccordement du conducteur, AWG, max.
AWG 4
Section de raccordement du conducteur, AWG, min.
AWG 16

Caractéristiques nominales

Sección nominal
25 mm²
Rated voltage
1 000 V
Rated AC voltage
1 000 V
Tensión nominal DC
1 000 V
Corriente nominal
164 A
Ток при макс. проводнике
164 A
Normas
IEC 60947-7-1
UL 1059

Caractéristiques nominales selon UL

Certificat Nº (cURus)
E60693

Note importante

Informations sur le produit
L'alvéole de test respecte la classe d'inflammabilité V-2 selon UL94.

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
