Caratteristiche

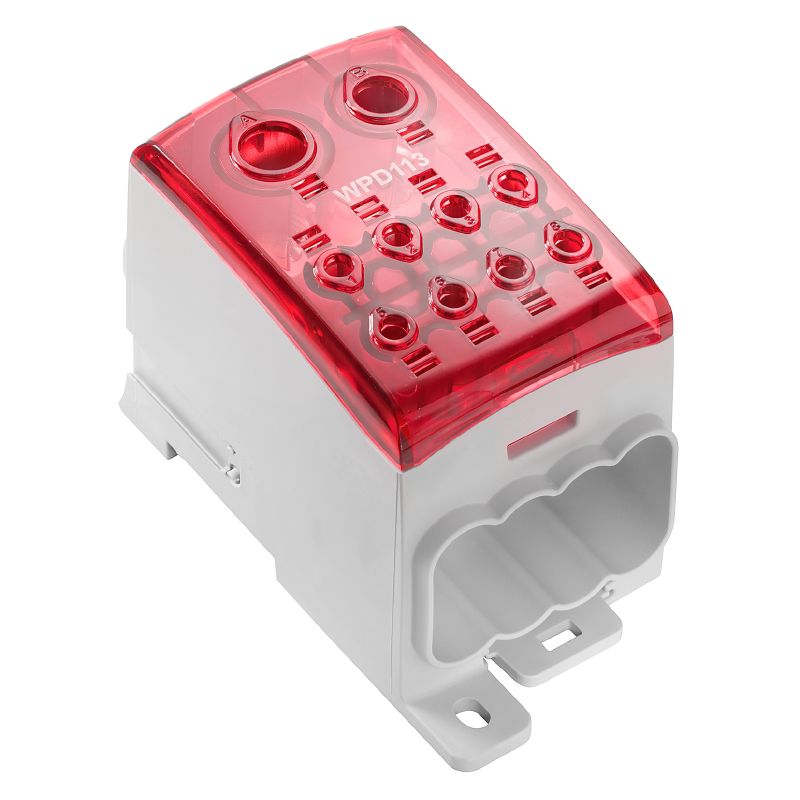

| Versione | Morsetto ripartitore di potenziale, Collegamento a vite, rosso, 185 mm², 353 A, 1000 V, Numero di collegamenti: 10, Numero di piani: 1 |
| N. d’ordine | 2730350000 |
| Tipo | WPD 113 1X185+1X150/8X35 RD |
| GTIN (EAN) | 4064675034988 |
| CPZ | 1 Pezzo |
| Profondità | 80,3 mm |
| Profondità (pollici) | 3,161 inch |
| Posizione verticale | 126,3 mm |
| Altezza (pollici) | 4,972 inch |
| Larghezza | 62,6 mm |
| Larghezza (pollici) | 2,465 inch |
| Peso netto | 740 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9436182c-fbd0-49e8-bf45-a0deac7233a9 |
| Materiale | Wemid |
| Colori | rosso |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Collegamento a vite |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 10 |
| Piani ponticellati internamente | No |
| Guida |
TS 35
Piastra di montaggio |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | Sì |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | chiuso |
| Tipo di montaggio |
innestabile
Montaggio diretto |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 85 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Direzione di collegamento | laterale |
| Numero di collegamenti | 10 |
| Sezione di collegamento cavo AWG, max. | kcmil 300 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 150 mm² |
| Sezione di collegamento cavo, flessibile, max. | 0 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 185 mm² |
| Sezione di collegamento, semirigida, max. | 185 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Guida |
TS 35
Piastra di montaggio |
| Norme | IEC 60947-7-1 |
| Numero di poli | 1 |
| Sezione di collegamento cavo AWG, max. | kcmil 300 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di dimensionamento | 185 mm² |
| Tensione nominale | 1.000 V |
| Tensione AC nominale | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Corrente nominale | 353 A |
| Corrente con conduttore max. | 353 A |
| Norme | IEC 60947-7-1 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| N° certificato (cURus) | E60693 |
| Informazioni sul prodotto | La presa è conforme alla classe di infiammabilità V-2 secondo UL94. |
| Omologazione/Certificato/Documento di conformità |
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698)
[UL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307044) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252892) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730350000) |
| Documentazione utente |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
| N° Certificato (cULus) | E511333 |
