製品情報

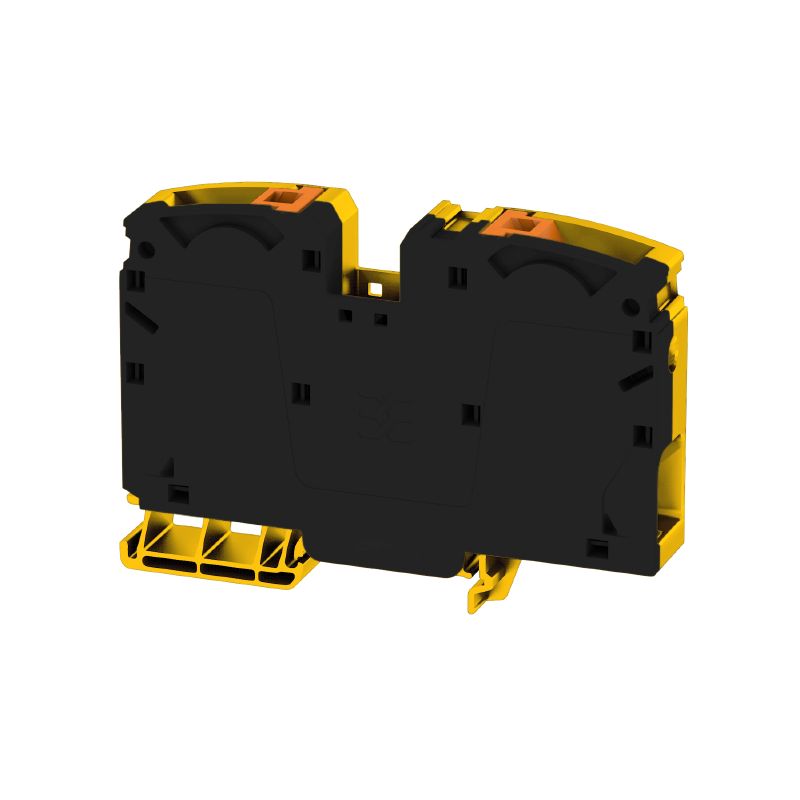

| バージョン | フィードスルー端子, PUSH IN, 35 mm², 1000 V, 125 A, 黒/黄色 |
| 注文番号 | 2551530000 |
| 種別 | A2C 35 FE |
| GTIN (EAN) | 4050118627497 |
| 数量 | 10 items |
| 深さ | 71.5 mm |
| 奥行き（インチ） | 2.815 inch |
| 高さ | 101.5 mm |
| 高さ（インチ） | 3.996 inch |
| 幅 | 16 mm |
| 幅（インチ） | 0.63 inch |
| 正味重量 | 79.726 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒/黄色 |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | TUEV16ATEX7909U |
| 証明書番号（IECEX） | IECEXTUR16.0036U |
| 最大電圧（ATEX） | 880 V |
| 電流（ATEX） | 105 A |
| 最大導体断面積（ATEX） | 35 mm² |
| 最大電圧（IECEX） | 880 V |
| 電流（IEEX） | 105 A |
| 最大導体断面積（IECEX） | 35 mm² |
| エンドカバープレートの要求 | いいえ |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | TS 35 |
| 固定形式 | TS 35 |
| 爆発試験バージョン | はい |
| 篏合仕様 | はい |
| 開放側面 | 閉 |
| 接続種別、追加接続 | PUSH IN |
| クランプ範囲、最大 | 35 mm² |
| クランプ範囲、最小 | 2.5 mm² |
| ツインワイヤエンドフェルール、最大 | 10 mm² |
| ツインワイヤエンドフェルール、最小 | 2.5 mm² |
| 刃寸法 | 1.0 x 5.5 mm |
| 導体接続断面積 AWG、最大. | AWG 2 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 35 mm² |
| 接続断面、撚線、最小 | 10 mm² |
| 接続方向 | 横向きに |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 25 mm |
| 配線接続断面 AWG、最小 | AWG 12 |
| 配線接続断面、ソリッドコア、最小 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 35 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 35 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 2.5 mm² |
| 配線接続断面、細径撚線、最大 | 35 mm² |
| 配線接続断面、細径撚線、最小 | 10 mm² |
| 配線接続断面ソリッドコア、最大 | 16 mm² |
| 証明書番号（CSA） | 200039-70089609 |
| 配線の最大断面（CSA） | 2 AWG |
| 配線の最小断面（CSA） | 12 AWG |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 2 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 12 |
| 定格断面 | 35 mm² |
| 定格電圧 | 1,000 V |
| 定格 AC 電圧 | 1,000 V |
| 定格 DC 電圧 | 1,500 V |
| 定格電流 | 125 A |
| 最大導体電流 | 125 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.26 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 4 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 2 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 12 AWG |
| 導体サイズ工場配線最大（cURus） | 2 AWG |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 1000 V |
| 電圧サイズ C（cURus） | 1000 V |
| 電圧サイズ D（cURus） | 600 V |
| 承認/証明書/適合証明書 |
[Atestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103923)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85610) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74592) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2551530000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2551530000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2551530000&norm=0) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_106006) [User Manual A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_229207) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |         |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
