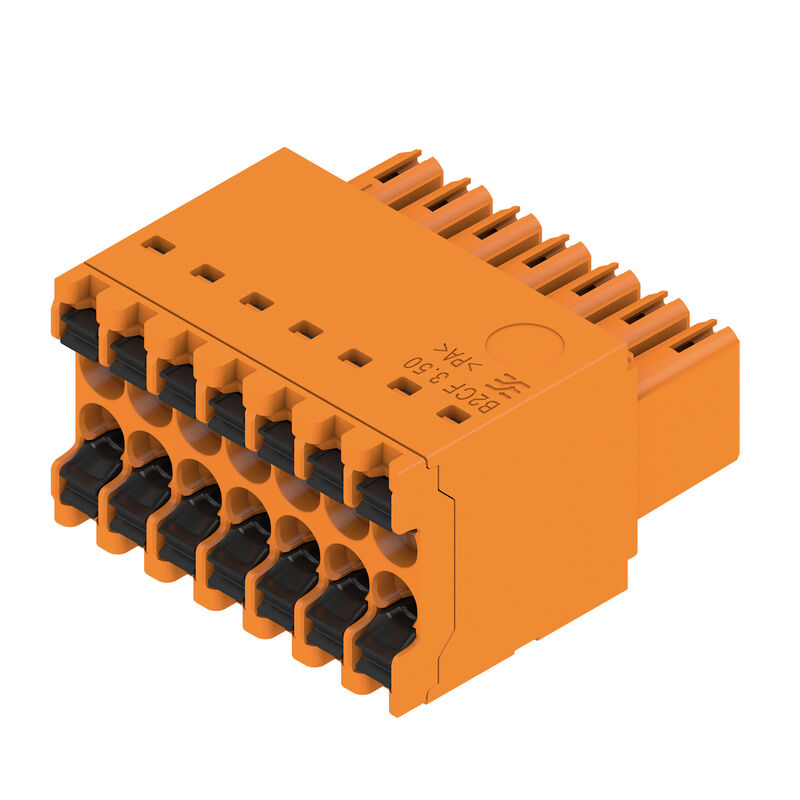

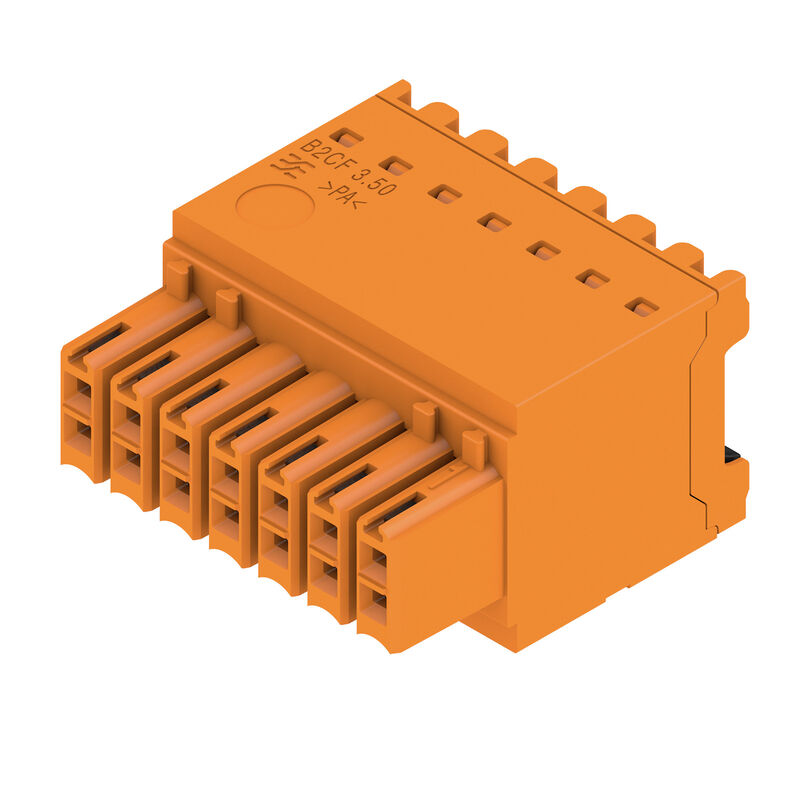

プリント基板用プラグインコネクタ, メス型プラグ, 3.50 mm, 極数: 14, 180°, 押しボタン付PUSH IN, クランプ範囲、最大 : 1.5 mm², 箱

商品番号 1277330000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 対照製品 9 関連製品 45
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, メス型プラグ, 3.50 mm, 極数: 14, 180°, 押しボタン付PUSH IN, クランプ範囲、最大 : 1.5 mm², 箱
注文番号
1277330000
種別
B2CF 3.50/14/180 SN OR BX
GTIN (EAN)
4050118067316
数量
72  items
製品データ
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
パッケージ
箱

寸法と重量

深さ
25.25  mm
奥行き（インチ）
0.994  inch
高さ
15.2  mm
高さ（インチ）
0.598  inch
幅
24.5  mm
幅（インチ）
0.965  inch
正味重量
9.212  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%
製品のカーボンフットプリント
  • クレードルからゲート:
    0.208 kg CO2eq.

システムパラメータ

製品ファミリー
OMNIMATE信号 – B2C/S2C 3.50 - 2列
接続方式
フィールド接続
導体接続方法
押しボタン付PUSH IN
ピッチ (mm) (P)
3.5  mm
ピッチ (インチ) (P)
0.138  "
導体取り出し方向
180°
極数
14
L1 (mm)
21  mm
L1 (インチ)
0.827  "
行数
1
ピンモデルシリーズ数量
2
定格断面
15  mm²
DIN VDE 57 106に適合したタッチセーフ保護
フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護
IP20接続
保護度合い
IP20
完全取付け時
コーディング可能
はい
被覆剥き長さ
10  mm
スクリュードライバー刃
0.4 x 2.5
スクリュードライバー刃の標準
DIN 5264
プラギング回数
25
差し込み力 / 極、最大.
3.5  N
引張強度/極、最大.
3.5  N

材料データ

絶縁材
PA 66 GF 30
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
II
比較追跡指数（CTI）
≥ 600
絶縁抵抗
≥ 108 Ω
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
プラグ接点の層構造
2...5 µm Sn hot-dip tinned
保管温度、最小
-40  °C
保管温度、最大
70  °C
動作温度、最小
-50  °C
動作温度、最大
120  °C
温度範囲、設置、最小
-40  °C
温度範囲、設置、最大
120  °C

接続に適した導体

クランプ範囲、最小
0.14  mm²
クランプ範囲、最大
1.5  mm²
配線接続断面 AWG、最小
AWG 30
導体接続断面積 AWG、最大.
AWG 16
固定式、最小 H05（07） V-U
0.14  mm²
固定式、最大 H05（07） V-U
1.5  mm²
フレキシブル、最小 H05（07） V-K
0.14  mm²
フレキシブル、最大H05（07） V-K
1.5  mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0.14  mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
1  mm²
w. フェルール、DIN 46228 pt 1、最小.
0.14  mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大
1.5  mm²
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.14 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9028240000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.25 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9025780000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.34 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9025790000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9028270000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9004050000
  • 導体接続断面:
    • 公称:
      0.75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9028290000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0542500000
  • 導体接続断面:
    • 公称:
      1
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9028320000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0282800000
  • 導体接続断面:
    • 公称:
      1.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0186500000
参照テキスト
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
13.4  A
定格電流、最大極数（Tu=20°C）
10  A
定格電流、最小極数 （Tu=40°C）
12  A
定格電流、最大極数 （Tu=40°C）
9  A
サージ電圧等級の定格電圧/汚染度 II/2
320  V
サージ電圧等級の定格電圧/汚染度 III/2
160  V
サージ電圧等級の定格電圧 / 汚染度 III/3
160  V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
2.5  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
2.5  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
2.5  kV
短時間耐電流抵抗
3 x 1sで80 A

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1121690
定格電圧 (グループ B/CSA 使用)
300  V
定格電圧 (グループ C / CSA 使用)
50  V
定格電圧 (グループ D/CSA 使用)
300  V
定格電流（グループ B/CSA 使用）
9.5  A
定格電流（グループ C / CSA 使用）
9.5  A
定格電流 (グループ D/CSA 使用)
9.5  A
導体断面積、AGW、最小
AWG 30
導体断面積、AWG、最大
AWG 16
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300  V
定格電圧 (C/UL 1059 グループ使用)
50  V
定格電圧 (グループ D / UL 1059 使用)
300  V
定格電流 (グループ B / UL 1059 使用)
9.5  A
定格電圧（使用グループ C/UL 1059 ）
9.5  A
定格電流 (グループ D / UL 1059 使用)
9.5  A
導体断面積、AGW、最小
AWG 30
導体断面積、AWG、最大
AWG 16
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
348  mm
VPE幅
135  mm
VPEの高さ
32  mm

テストの種類

試験：マーキングの耐久性
  • 標準:
    IEC 61984セクション6.2および7.3.2 / 10.11は、IEC 60068-2-70 / 12.95からのパターンを取ります
  • テスト:
    原産地表示, 種類の識別, ピッチ, 材料の種類, 日付時計, 承認マーキングUL, 承認マーキングcULus
  • 評価:
    使用可能
  • テスト:
    耐久性
  • 評価:
    合格した
テスト：連結解除（互換性なし）
  • 標準:
    IEC 61984セクション6.3および6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • テスト:
    要素をコード要素無しで 180° 回転
  • 評価:
    合格した
  • テスト:
    コード要素で180°回転
  • 評価:
    合格した
  • テスト:
    目視検査
  • 評価:
    合格した
テスト：クランプ可能な断面
  • 標準:
    IEC 60999-1セクション7および9.1 / 11.99, IEC 60947-1セクション8.2.4.5.1 / 03.11
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.14 mm²
    • 導体の種類と導体断面:
      撚線0.14 mm²
    • 導体の種類と導体断面:
      固定式1.5 mm²
    • 導体の種類と導体断面:
      撚線1.5 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
導体の損傷や偶発的な緩みをテストする
  • 標準:
    IEC 60999-1セクション9.4 / 11.99
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-U0.75
    • 導体の種類と導体断面:
      H05V-K0.75
  • 評価:
    合格した
  • 要件:
    0.4 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U1.5
    • 導体の種類と導体断面:
      H07V-K1.5
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
引き抜き試験
  • 標準:
    IEC 60999-1セクション9.5 / 11.99
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-U0.75
    • 導体の種類と導体断面:
      H05V-K0.75
  • 評価:
    合格した
  • 要件:
    ≥40 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U1.5
    • 導体の種類と導体断面:
      H07V-K1.5
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • 圧着工具PZ 1.5（オーダー番号9005990000）またはPZ 6/5（オーダー番号9011460000）を備えたワイヤエンドフェルール用の圧着形状Aは、より大きな配線断面をお勧めします。
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • 導線の最大外径2.6 mm
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
