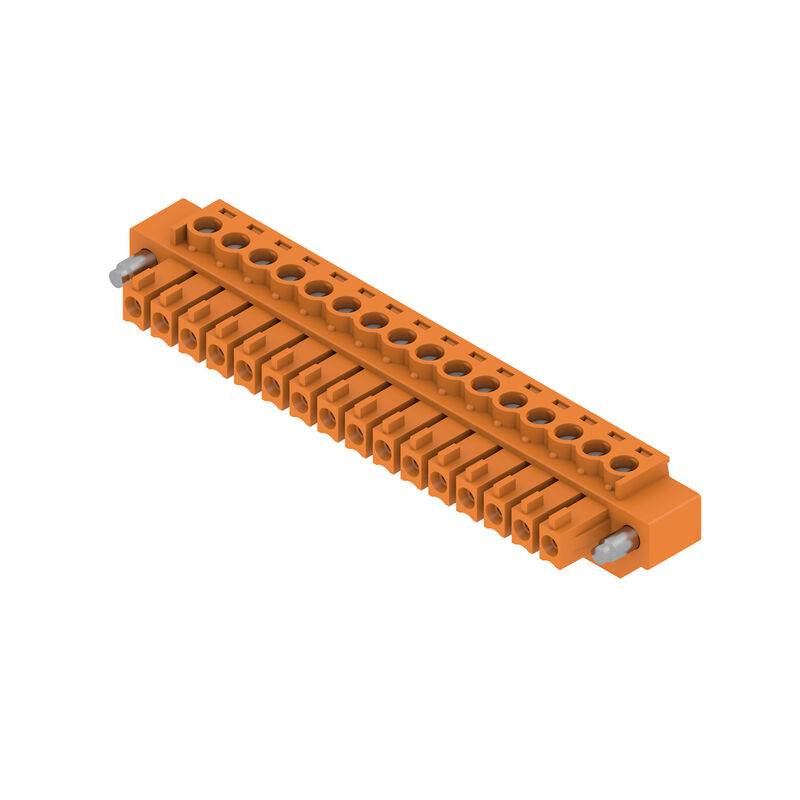

BCZ 3.81/16/180F SN OR BX
Изображение изделия
BCZ 3.81/16/180F SN OR BX
Изображение изделия
BCZ 3.81/16/180F SN OR BX
Dimensional drawing
BCZ 3.81/16/180F SN OR BX
Graph
BCZ 3.81/16/180F SN OR BX
Graph
BCZ 3.81/16/180F SN OR BX
Graph
Product benefits

BCZ 3.81/16/180F SN OR BX

Connettore per circuito stampato, Connettore femmina, 3.81 mm, Numero di poli: 16, 180°, Collegamento a vite, Campo di sezioni, max. : 1.5 mm², Box

№ продукта 1941150000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 6 Связанные продукты 29
Agréments Dati generali per l’ordinazione Dimensions et poids Conformità ambientale del prodotto System Parameters Anyagjellemzők Conducteurs indiqués pour raccordement Rated data acc. to IEC CSA névleges adatok Номинальные характеристики по UL 1059 Imballaggio Typprovningar Ważna informacja Классификации

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Dati generali per l’ordinazione

Version
Connettore per circuito stampato, Connettore femmina, 3.81 mm, Numero di poli: 16, 180°, Collegamento a vite, Campo di sezioni, max. : 1.5 mm², Box
Order No.
1941150000
Type
BCZ 3.81/16/180F SN OR BX
GTIN (EAN)
4032248655717
Qty.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Упаковка
Ящик

Dimensions et poids

Depth
16,1 mm
Depth (inches)
0,634 inch
Height
11,1 mm
Height (inches)
0,437 inch
Width
71,38 mm
Ширина (в дюймах)
2,81 inch
Net weight
13,5 g

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme con esenzione
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

System Parameters

Produktfamilie
OMNIMATE Signal - sorozat BC/SC 3.81
Anschlussart
Field connection
Leiteranschlusstechnik
Винтовое соединение
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Leiterabgangsrichtung
180°
Polzahl
16
L1 in mm
57,15 mm
L1 in Zoll
2,25 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
1 mm²
Protección contra contacto según DIN VDE 57106
защита от доступа пальцем
Berührungsschutz nach DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Да
Longitud de desaislado
7 mm
Зажимной винт
M 2
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
5 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm

Anyagjellemzők

Insulating material
PA 66 GF 30
Colour
pomarańczowy
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Contact material
Сплав меди
Contact surface
луженые
Layer structure of plug contact
0.5...1.5 µm Cu / 2...5 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Conducteurs indiqués pour raccordement

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
Reference text
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current, max. number of poles (Tu=40°C)
15,2 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1 сек. с 76 A

CSA névleges adatok

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
50 V
Nennstrom (Use group B / CSA)
8 A
Nennstrom (Use group C / CSA)
8 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Imballaggio

Verpackung
Box
VPE Länge
115 mm
VPE Breite
94 mm
VPE Höhe
85 mm

Typprovningar

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, märkspänning, Märkarea, raster, typ av material, godkännande märkning UL, godkännande märkning CSA
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Стандарт:
    DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN EN 60512-13-5 / 11.06
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Prüfung: Klemmbarer Querschnitt
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,08 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,08 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Pull-Out Test
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
