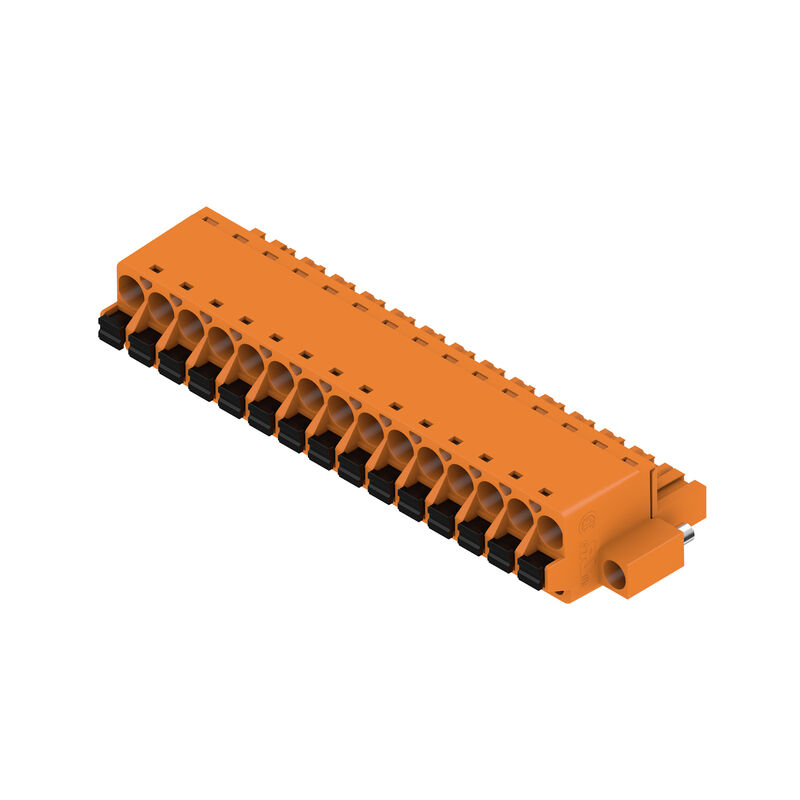

BLF 5.08HC/15/180F SN OR BX
Product image
A kép illusztráció
BLF 5.08HC/15/180F SN OR BX
Product image
A kép illusztráció
BLF 5.08HC/15/180F SN OR BX
Dimensional drawing
BLF 5.08HC/15/180F SN OR BX
Graph
BLF 5.08HC/15/180F SN OR BX
Graph
BLF 5.08HC/15/180F SN OR BX
A termék előnyei
  • Páratlan funkcionalitás
  • Rendkívüli rezgésállóság
BLF 5.08HC/15/180F SN OR BX
A termék előnyei
  • Erős PUSH-IN csatlakozás
  • Biztos és tartós
BLF 5.08HC/15/180F SN OR BX
A termék előnyei
  • Költséghatékony vezetékezés
  • Gyors és intuitív
BLF 5.08HC/15/180F SN OR BX
A termék előnyei
  • Szerszám nélküli csatlakoztatás
  • Többféle felerősítési lehetőség

BLF 5.08HC/15/180F SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.08 mm, Pólusszám: 15, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz

Cikkszám 1013230000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 6 Ellendarabok 14 Kapcsolódó termékek 40
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.08 mm, Pólusszám: 15, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz
Rendelési szám
1013230000
Típus
BLF 5.08HC/15/180F SN OR BX
GTIN (EAN)
4032248720972
Qty.
18 Darab
Termékadatok
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Csomagolás
Doboz

Méretek és tömegek

Mélység
27,7 mm
Mélység (coll)
1,091 inch
Magasság
14,2 mm
Magasság (coll)
0,559 inch
Szélesség
86 mm
Szélesség (coll)
3,386 inch
Nettó tömeg
27,61 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    2,077 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - sorozat BL/SL 5.08
Tipo de conexión
Terepi csatlakozás
Wire connection method
PUSH IN aktuátorral
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Vezeték kimeneti irány
180°
Number of poles
15
L1 in mm
71,12 mm
L1 in Zoll
2,8 "
Sorok száma
1
Numero di serie di poli
1
Rated cross-section
2,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Объемное сопротивление
≤5 mΩ
Může být kódováno
Igen
Csupaszolási hossz
10 mm
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5,5 N
Tightening torque
  • Forgatónyomaték típusa:
    Screw flange
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Anyagjellemzők

Szigetelőanyag
PBT
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
3,31 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,0 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025870000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004050000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025860000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0542500000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9019100000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0282800000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0186500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0635100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004080000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      1333100000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institute (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
353 mm
VPE szélesség
139 mm
VPE magasság
38 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN EN 60512-13-5 / 11.08
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 04.08 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 12/1
    • Vezető típusa és keresztmetszete:
      AWG 12/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥60 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 12/1
    • Vezető típusa és keresztmetszete:
      AWG 12/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A tesztpont csak potenciálelvételi pontként használható.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
