BUF 10.16IT/03/180MF3 AG BK BX

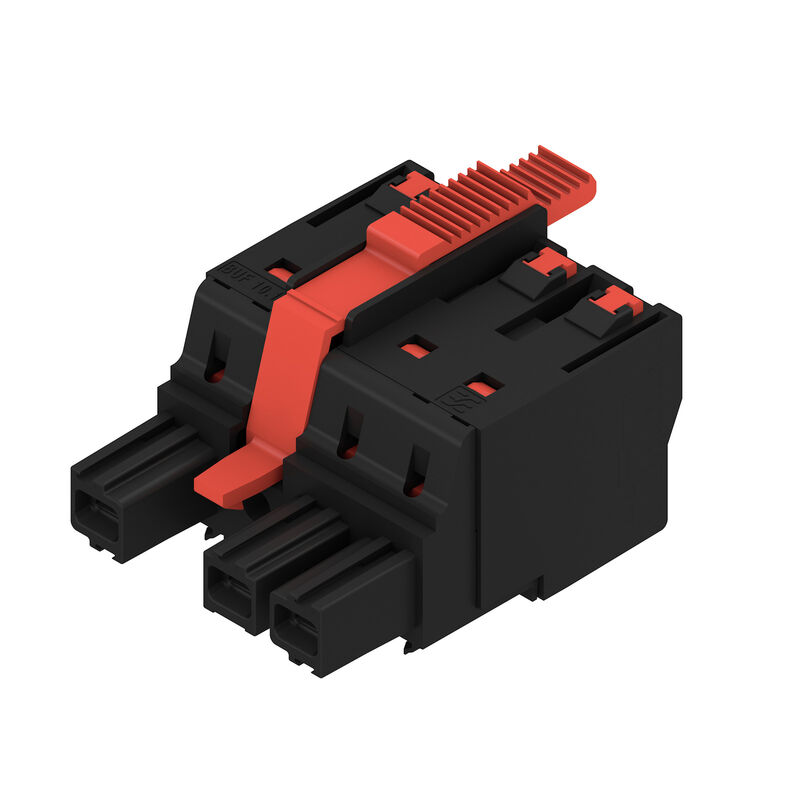

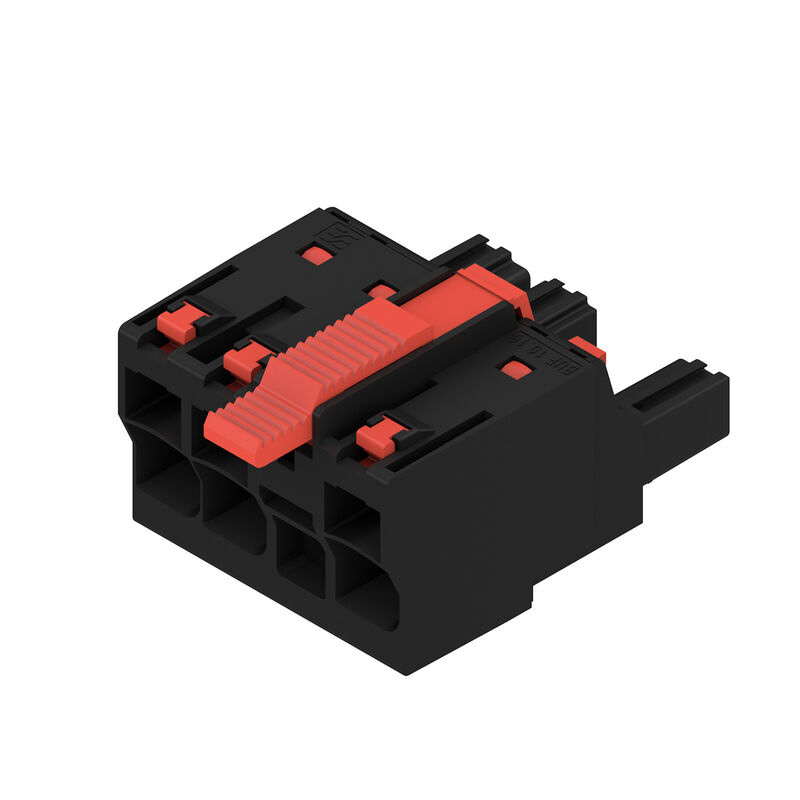

Zásuvný konektor PCB plug in, zdířka, 10.16 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 16 mm², Box
ID výrobku
2493190000
Vlastnosti
| Verze | Zásuvný konektor PCB plug in, zdířka, 10.16 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 16 mm², Box |
| Číslo objednávky | 2493190000 |
| Typ | BUF 10.16IT/03/180MF3 AG BK BX |
| GTIN (EAN) | 4050118502770 |
| Množství | 28 ks |
| Údaje výrobku |
IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6 |
| Balení | Box |
| Hloubka | 39,5 mm |
| Hloubka (v palcích) | 1,555 inch |
| Výška | 33,3 mm |
| Výška (v palcích) | 1,311 inch |
| Šířka | 40,64 mm |
| Šířka (v palcích) | 1,6 inch |
| Čistá hmotnost | 42,62 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada BU/SU 10,16 |
| Typ připojení | Připojení v provozu |
| Metoda připojení vodiče | Připojení PUSH IN s akčním členem |
| Rozteč v mm (P) | 10,16 mm |
| Rozteč v palcích (P) | 0,4 " |
| Směr výstupu vodiče | 180° |
| Počet pólů | 3 |
| L1 v mm | 30,48 mm |
| L1 v palcích | 1,2 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Jmenovitý průřez | 16 mm² |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Stupeň krytí | IP20 |
| Může být kódováno | Ano |
| Délka odizolování | 18 mm |
| Hrot šroubováku | 0,8 x 4,0 |
| Standard hrotu šroubováku | DIN 5264 |
| Cykly zapojování | 25 |
| Zásuvná síla / pól, max. | 15 N |
| Tažná síla / pól, max. | 15 N |
| Izolační materiál | PA GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | II |
| Komparativní index sledování (CTI) | ≥ 400 |
| Izolační síla | ≥ 10⁸ Ω |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | postříbřené |
| Struktura vrstev kontaktu konektoru | ≥ 3 µm Ag |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Upínací rozsah, min. | 2,5 mm² |
| Upínací rozsah, max. | 16 mm² |
| Průřez propojení AWG, min. | AWG 12 |
| Průřez propojení AWG, max. | AWG 4 |
| Pevné, min. H05(07) V-U | 2,5 mm² |
| Pevné, max. H05(07) V-U | 10 mm² |
| Stočené, min. H07V-R | 10 mm² |
| Stočené, max. H07V-R | 16 mm² |
| Pružné, min. H05(07) V-K | 2,5 mm² |
| Pružné, max. H05(07) V-K | 16 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 2,5 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 16 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 2,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 16 mm² |
| Upínatelný vodič |
|
| Referenční text | Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 76 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 71 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 70 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 62 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 1 000 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 800 A |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 600 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 51 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 51 A |
| Průřez vodiče, AWG, min. | AWG 12 |
| Průřez vodiče, AWG, max. | AWG 6 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 342 mm |
| Šířka VPE | 180 mm |
| Výška VPE | 70 mm |
| Test: Trvanlivost značení |
|
| Test: průřez připojitelný svorkami |
|
| Test poškození a náhodného uvolnění vodičů |
|
| Test vytažení |
|
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39756) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493190000) |
| Oznámení o změně produktu |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Uživatelská dokumentace |
[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
