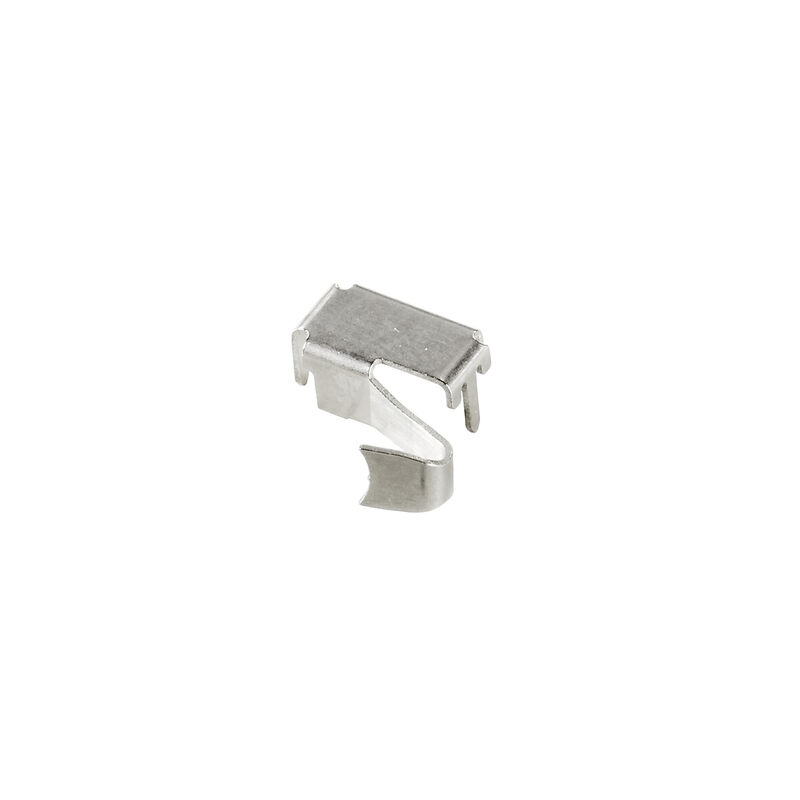

CH20M FE 12-67 3.2SN RL

CH20M FE 12-67 3.2SN RL

プリント基板用ハウジング, アクセサリ, THT/THRはんだ接続, 5.00 mm, 極数: 1, ソルダーピン長 (l): 3.2 mm, 錫メッキ, グレー, Tape

商品番号 1264240000
データシートのダウンロード Engineering support
の付属品です 10 関連製品 2
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ IEC規格に準拠した公称データ 材質データ 一般データ 重要なメモ 分類

承認

ROHS
適合

一般注文データ

バージョン
プリント基板用ハウジング, アクセサリ, THT/THRはんだ接続, 5.00 mm, 極数: 1, ソルダーピン長 (l): 3.2 mm, 錫メッキ, グレー, Tape
注文番号
1264240000
種別
CH20M FE 12-67 3.2SN RL
GTIN (EAN)
4050118073997
数量
750 items
製品データ
UL:
パッケージ
Tape

寸法と重量

深さ
11.7 mm
奥行き（インチ）
0.461 inch
高さ
13.1 mm
高さ（インチ）
0.516 inch
幅
5.4 mm
幅（インチ）
0.213 inch
正味重量
0.502 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システムパラメータ

製品ファミリー
OMNIMATEハウジング – シリーズCH20M
接続方式
基板接続
ピッチ (mm) (P)
5 mm
ピッチ (インチ) (P)
0.197 "
極数
1
ピンモデルシリーズ数量
1
保護度合い
IP20
体積抵抗
≤5 mΩ
プラギング回数
25

材料データ

色
グレー
カラーチャート（類似）
RAL 7035
接触表面
錫メッキ
保管温度、最小
-40 °C
保管温度、最大
70 °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984

材質データ

基本材質
銅合金
表面仕上
錫メッキ

一般データ

カラーチャート（類似）
RAL 7035
保護度合い
IP20
色
グレー

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

分類

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-18-27-92
ECLASS 15.0
27-18-27-92
