製品情報
| バージョン | CUBESERIES, リレーソケット, 接点数: 2, CO接点, 持続電流: 8 A, PUSH IN |
| 注文番号 | 3052570000 |
| 種別 | CSI P 2CO |
| GTIN (EAN) | 4099987022408 |
| 数量 | 20 items |
| 深さ | 45.9 mm |
| 奥行き（インチ） | 1.807 inch |
| 高さ | 97 mm |
| 高さ（インチ） | 3.819 inch |
| 幅 | 15.9 mm |
| 幅（インチ） | 0.626 inch |
| 正味重量 | 999 g |
| 動作温度 | -20 °C...70 °C |
| 湿度 | 相対湿度40℃/93%、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（cURus） | E223759 |
| ステータス表示 | 該当なし |
| 定格スイッチング電圧 | AC250 V |
| 持続電流 | 8 A @ 2CO; 12 A @ 1CO without bridged output wire connections; 16 A @ 1CO with bridged output wire connections |
| 最大開閉電圧、AC | 300 V |
| 接点の種別 | 2 CO接点 |
| 動作高度 |
≤ 2000 m
海面より上に |
| レール | TS 35 |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| UL94 可燃性等級コンポーネント |
|
| 汚染度 | 2 |
| サージ電圧カテゴリー | II |
| 絶縁材グループ | IIIa |
| 制御側 – 負荷側の耐電圧 | 5 kVeff / 1分 |
| 隣接接点の耐電圧 | 3 kVeff / 1分 |
| 取り付けレールの耐電圧 | 4 kV効率 / 1 min. |
| インパルス耐電圧 | 4 kV |
| 保護度合い | IP20 |
| 証明書番号（CSA） | 607178-80219312 |
| 証明書番号（cURus） | E223759 |

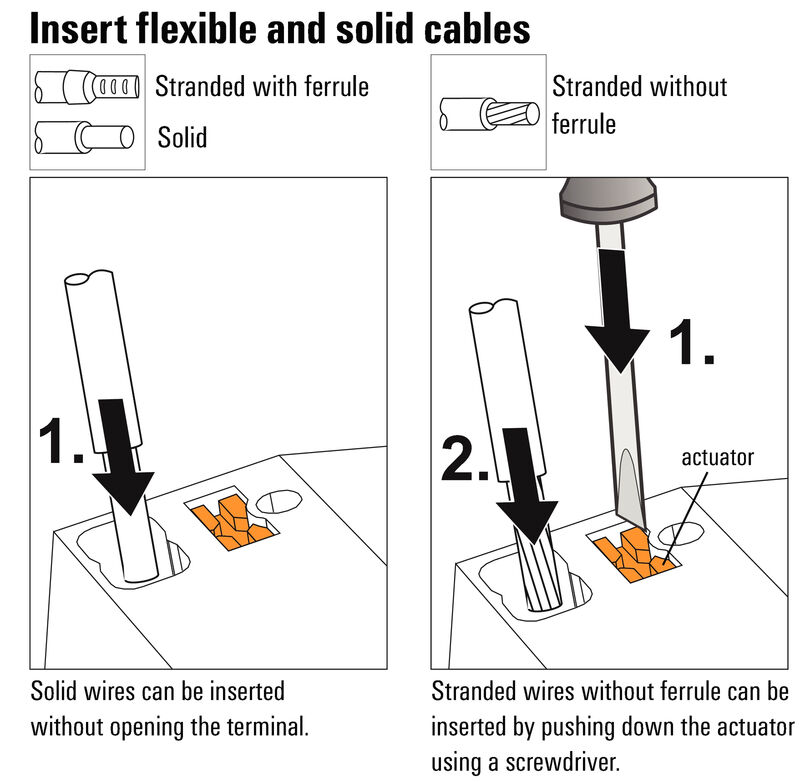

| 導体接続方法 | PUSH IN |
| 被覆剝き長さ、定格接続 | 10 mm |
| クランプ範囲、定格接続 | 1.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小. (AWG) | AWG 20 |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 導体断面積、細径撚線、最小. (AWG) | AWG 24 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 16 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 1.5 mm² |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_322364) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322405) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E223759 |
