製品情報
| バージョン | 標準分電器, 2方向分電器, IP66 |
| 注文番号 | 8564100000 |

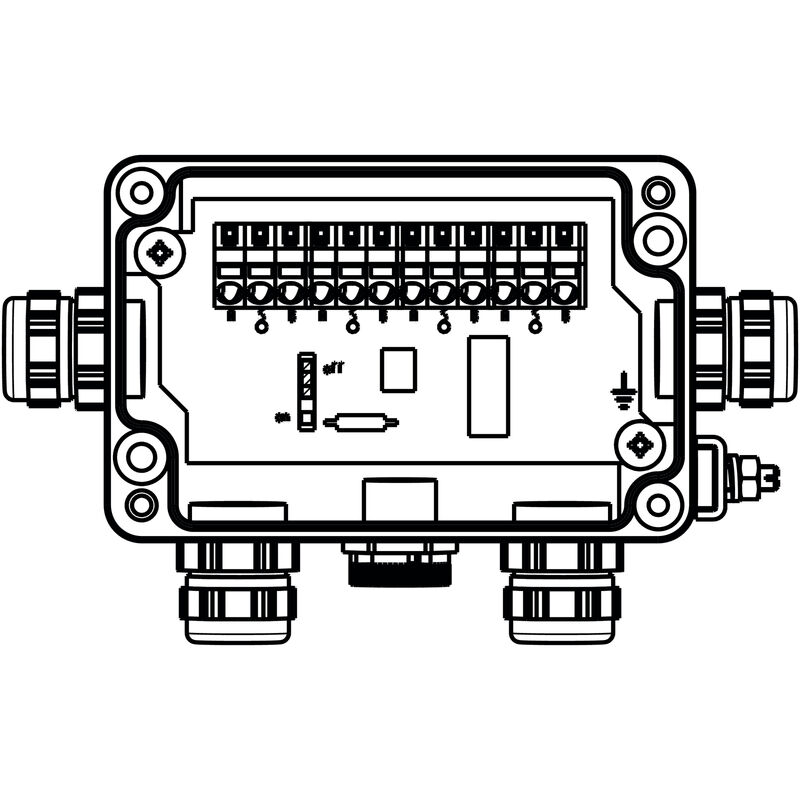

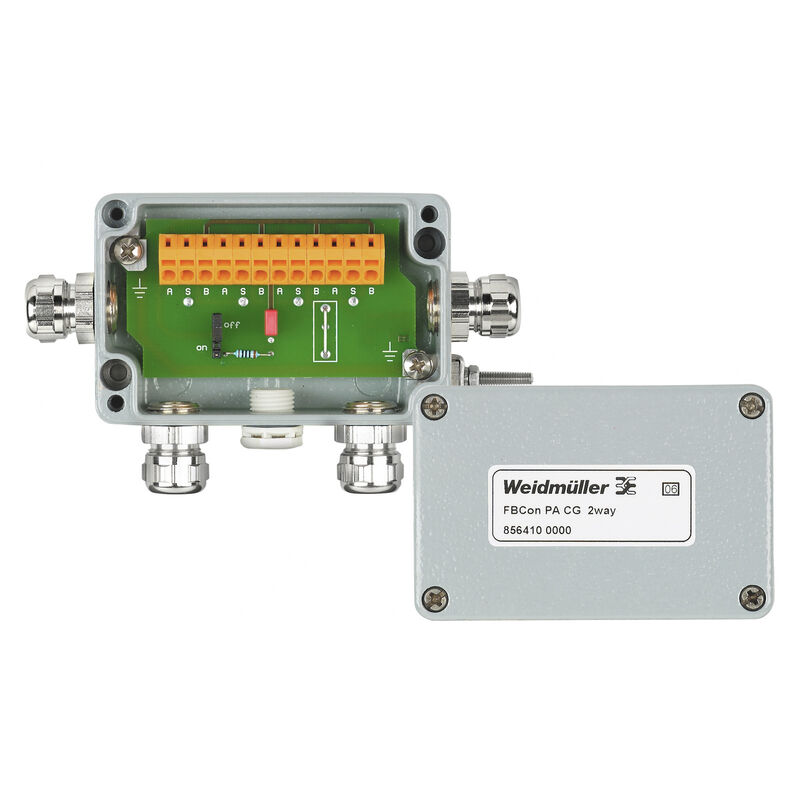

| 種別 | FBCON PA CG 2WAY |
| GTIN (EAN) | 4032248236725 |
| 数量 | 1 items |
| 高さ | 37 mm |
| 高さ（インチ） | 1.457 inch |
| 幅 | 64 mm |
| 幅（インチ） | 2.52 inch |
| 長さ | 98 mm |
| 長さ（インチ） | 3.858 inch |
| 正味重量 | 349 g |
| 保管温度 | -40 °C...80 °C |
| 周囲温度 | -40 °C...75 °C |
| 動作温度 | -40 °C...75 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| ケーブルグランド | 真鍮ケーブルグランド |
| コンタクトソケット数 | 2 |
| ハウジング主要材質 |
アルミニウム
AISi12 アルミニウム |
| ハウジング表面 | 粉体塗装 |
| ハウジング設計 | 圧力補正エレメント付き |
| バスシステム |
プロフィバス – PA
基礎フィールドバス |
| 保護度合い | IP66 |
| 動作電圧 | 10 ... 31 V DC |
| 動作電圧 U最大、最大 | 32 V |
| 取り付け方式 | 表面実装型 |
| 導体外径、最大 | 9.5 mm |
| 導体外径、最小 | 5.5 mm |
| 接点支持素材 | 真鍮 |
| 接点材質 | CuZnAu |
| 接続種別 PE | ケーブルグランド付きスパーライン |
| 汚染度 | 3 |
| 配電種別 | 2方向分電器 |
| 承認/証明書/適合証明書 |
[Certification UL for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_317640)
[Certification UL for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_317641) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317600) |
| 製品変更通知 | [20220208 Technical change to FBCon field distributors (passive, with aluminum housings)](https://mdcop.weidmueller.com/mediadelivery/asset/900_251153) |
| ソフトウェア | [WI-Segment-Calculator](https://mdcop.weidmueller.com/mediadelivery/asset/900_90759) |
| ユーザ文書 |
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760)
[FBCon Segment Calculator_english](https://mdcop.weidmueller.com/mediadelivery/asset/900_101984) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_317163) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9.1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
