製品情報
| バージョン | 標準分電器, 8方向分電器, IP65, IP66, 丸型 |
| 注文番号 | 8564300000 |

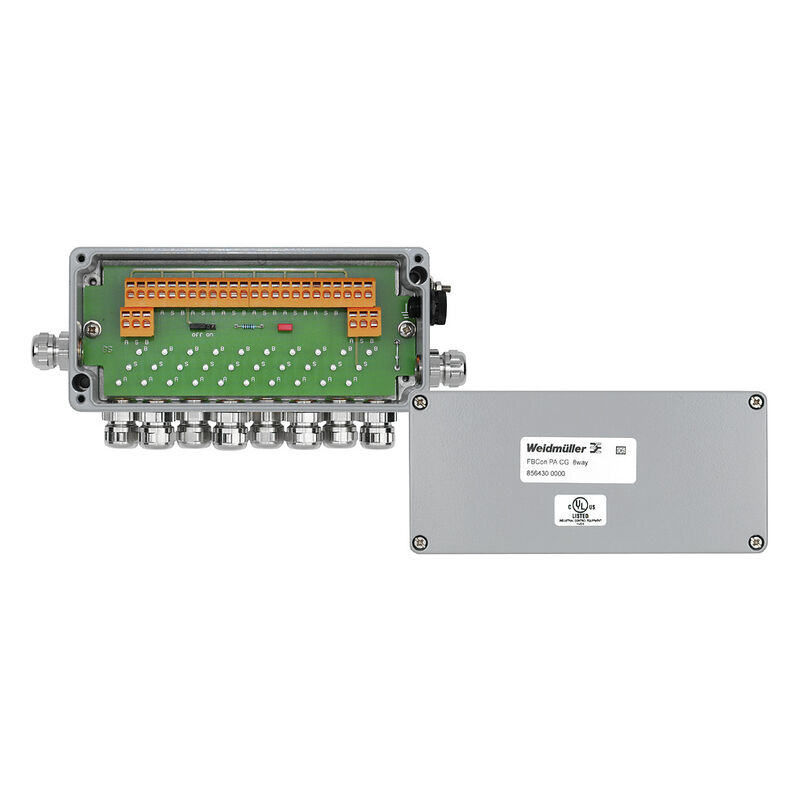

| 種別 | FBCON PA CG 8WAY |
| GTIN (EAN) | 4032248287635 |
| 数量 | 1 items |
| 高さ | 58 mm |
| 高さ（インチ） | 2.283 inch |
| 幅 | 80 mm |
| 幅（インチ） | 3.15 inch |
| 長さ | 175 mm |
| 長さ（インチ） | 6.89 inch |
| 正味重量 | 944 g |
| 保管温度 | -40 °C...80 °C |
| 周囲温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...80 °C |
| 湿度 | 5～95%、結露なし |
| IEC 61508に準拠したSIL | 該当なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6bI, 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| クランプ範囲、最小 | 4 mm² |
| クランプ範囲、最大 | 6 mm² |
| ケーブルグランド | 真鍮ケーブルグランド |
| ケーブル導入口 | 丸型 |
| ハウジング主要材質 |
アルミニウム
AISi12 アルミニウム |
| ハウジング表面 | 粉体塗装 |
| ハウジング設計 | 圧力補正エレメント付き |
| バスシステム |
プロフィバス – PA
基礎フィールドバス |
| 保護度合い |
IP65
IP66 |
| 動作電圧 |
10 ... 31 V DC
30 V UC |
| 動作電圧 U最大、最大 | 30 V DC |
| 取り付け方式 | 表面実装型 |
| 接続種別 PE | ケーブルグランド付きスパーライン |
| 極数 | 3 |
| 汚染度 | 3 |
| 配電種別 | 8方向分電器 |
| 承認/証明書/適合証明書 |
[Certification UL for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_317640)
[Certification UL for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_317641) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317608) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8564300000) |
| 製品変更通知 | [20220208 Technical change to FBCon field distributors (passive, with aluminum housings)](https://mdcop.weidmueller.com/mediadelivery/asset/900_251153) |
| ソフトウェア | [WI-Segment-Calculator](https://mdcop.weidmueller.com/mediadelivery/asset/900_90759) |
| ユーザ文書 |
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760)
[FBCon Segment Calculator_english](https://mdcop.weidmueller.com/mediadelivery/asset/900_101984) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_317163) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9.1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（cULus） | E141197 |
