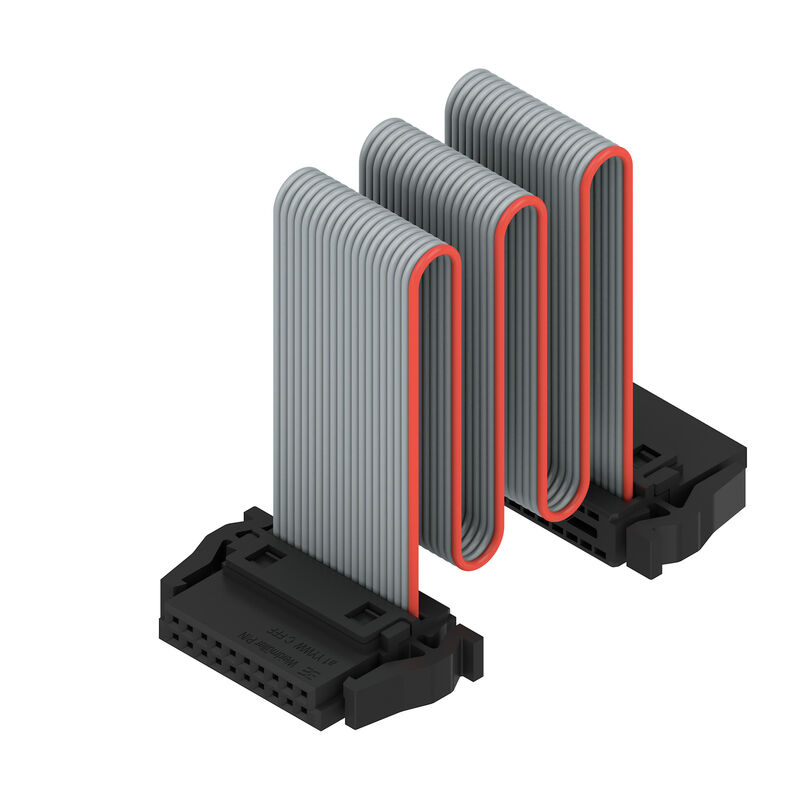

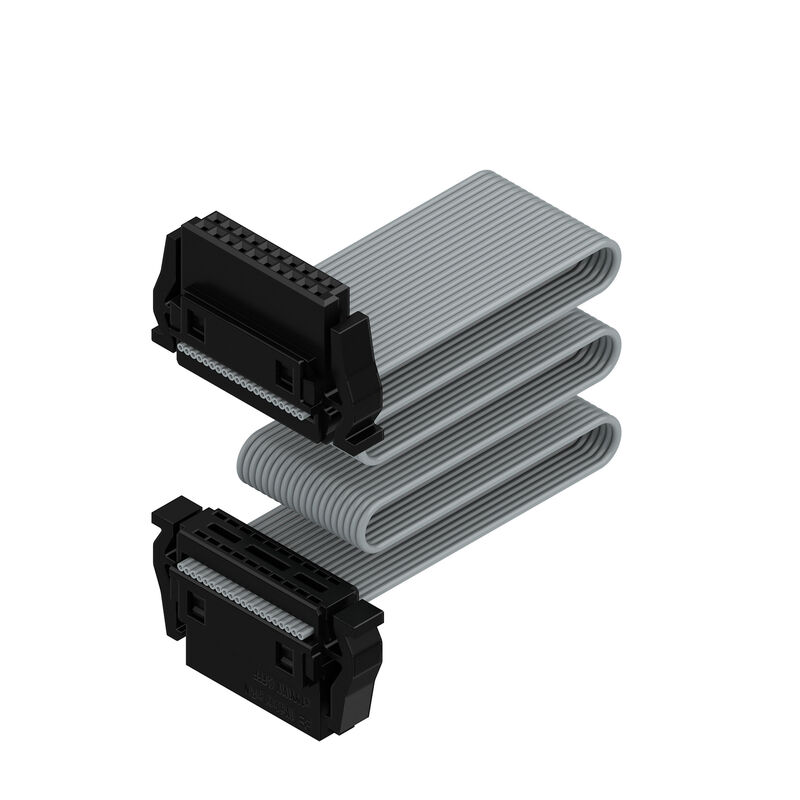

FC50 PN/20A S1 B BX
Produktbild
FC50 PN/20A S1 B BX
Produktbild
FC50 PN/20A S1 B BX
FC50 PN/20A S1 B BX
FC50 PN/20A S1 B BX

FC50 PN/20A S1 B BX

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1798671600000)/

PCB plug-in connector, female plug, Pitch in mm (P): 1.27 mm, Number of poles: 20, Box

Art.-Nr. 2827020000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 27
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System Parameters Material data Anschließbare Leiter Rated data acc. to IEC Packing Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

General ordering data

Utförande
PCB plug-in connector, female plug, Pitch in mm (P): 1.27 mm, Number of poles: 20, Box
Art.nr.
2827020000
Typ
FC50 PN/20A S1 B BX
GTIN (EAN)
4064675363620
Förp.
10 Stück
Produkt-Kennzahlen
IEC: / 1.9 A
UL:
Verpackung
Box
Leveransstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1798671600000)/

Abmessungen und Gewichte

Längd
12,2 mm
Länge (inch)
0,48 inch
Nettovikt
12 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System Parameters

Produktfamilj
OMNIMATE Signal - Board-to-Board
Anslutningstyp
Insulation displacement connection (IDC)
Ledaranslutningsteknik
IDC-Anschluss
Kabellänge
500 mm
Delning i mm (P)
1,27 mm
Raster in Zoll (P)
0,05 "
Ledarutgångsriktning
90°/270°
Antal poler
20
Antal rader
2
Polradstal
2
Schutzart
IP20
Genomgångsmotstånd (6)
<25 mΩ
Steckzyklen
500
Steckkraft/Pol, max.
0,6 N
Ziehkraft/Pol, max.
0,6 N

Material data

Isoleringsmaterial
LCP
Färgkod
grau
Färgtabell (jämförbar)
RAL 7035
Isolationsmotstånd
≥ 20 MΩ
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
Kupferlegierung
Kontaktmaterial
Cu-leg
Kontaktyta
Ni/Au
Schichtaufbau - Steckkontakt
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
−20 °C
Betriebstemperatur, max.
105 °C

Anschließbare Leiter

Ledardiameter, AWG, min.
AWG 30/1, 30/7
Ledardiameter, AWG, max
AWG 30/1, 30/7

Rated data acc. to IEC

Märkström, min. antal poler (Tu=20°C)
1,9 A
Märkström, max. antal poler (Tu=40°C)
1,65 A
Krypsträcka, min.
0,4 mm
Luftsträcka, min.
0,4 mm

Packing

Förpackning
Box
VPE-längd
155 mm
VPE-bredd
64 mm
VPE-höjd
38 mm

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
