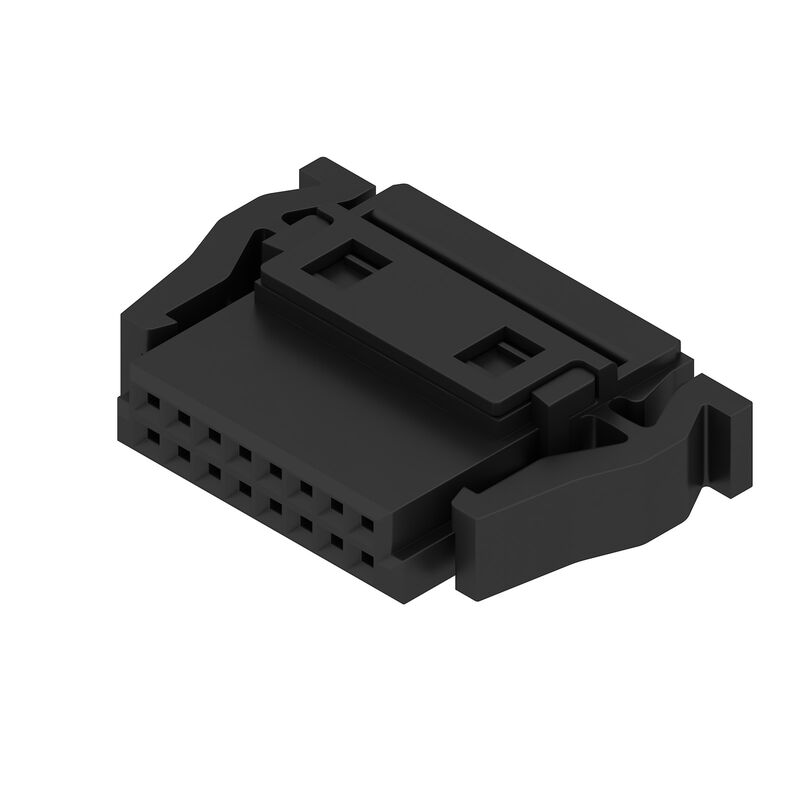

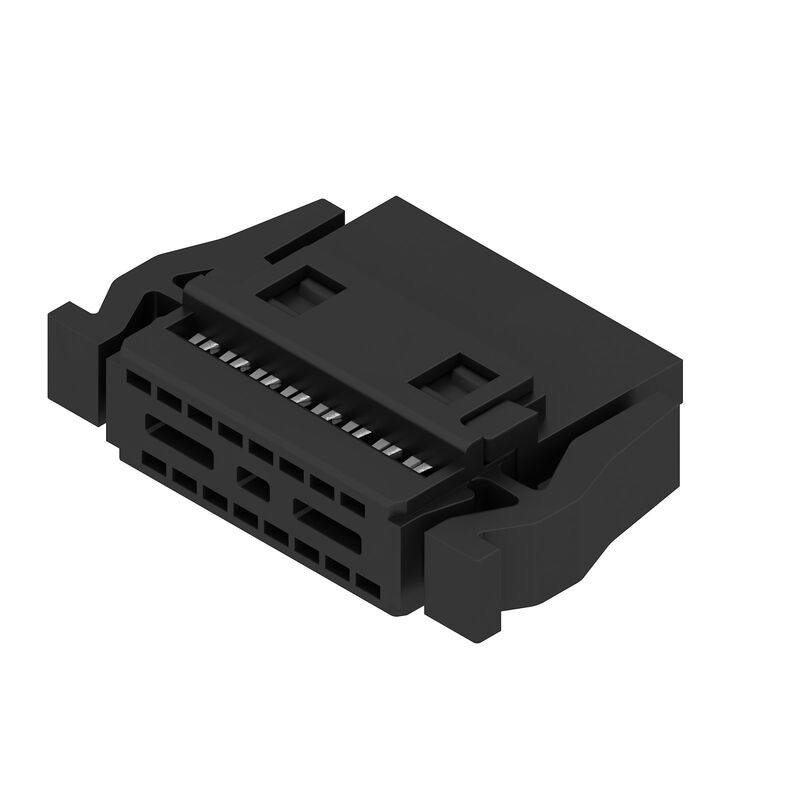

Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 16, Zásobník (ruční montáž)

ID výrobku 2747530000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 1 Protikusy 3 Příbuzné výrobky 9
Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle UL 1977 Balení Důležitá poznámka Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 16, Zásobník (ruční montáž)
Číslo objednávky
2747530000
Typ
FFP D1/16H S1 B TY
GTIN (EAN)
4050118895957
Množství
120  ks
Údaje výrobku
IEC: / 1.9 A
UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol
Balení
Zásobník (ruční montáž)

Rozměry a hmotnosti

Hloubka
5,6  mm
Hloubka (v palcích)
0,22  inch
Výška
14,05  mm
Výška (v palcích)
0,553  inch
Šířka
17,94  mm
Šířka (v palcích)
0,706  inch
Čistá hmotnost
1,833  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Systémové parametry

Skupina produktů
Signál OMNIMATE – mezi deskami
Typ připojení
Připojení s odstraněním izolace (IDC)
Metoda připojení vodiče
IDC svorka
Rozteč v mm (P)
1,27  mm
Rozteč v palcích (P)
0,05  "
Směr výstupu vodiče
90°/270°
Počet pólů
16
Počet řad
1
Množství řady kolíků
2
Stupeň krytí
IP20
Objemový odpor
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0,6  N
Tažná síla / pól, max.
0,6  N

Údaje o materiálu

Izolační materiál
LCP
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Izolační síla
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Povrch kontaktu
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Skladovací teplota, min.
-40  °C
Skladovací teplota, max.
70  °C
Provozní teplota, min.
-55  °C
Provozní teplota, max.
125  °C

Vodiče vhodné k připojení

Průřez propojení AWG, min.
AWG 30/1, 30/7
Průřez propojení AWG, max.
AWG 30/1, 30/7
Vnější průměr izolace min.
0,55  mm
Vnější průměr izolace, max.
0,75  mm

Jmenovité údaje podle IEC

Jmenovitý proud, min. počet pólů (Tu=20 °C)
1,9  A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
2,3  A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
2,5  A
Povrchová vzdálenost, min.
0,4  mm
Vzdušná vzdálenost, min.
0,4  mm

Jmenovité údaje podle UL 1977

Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Jmenovité napětí (UL 1977) (zastaralé)
150 V
Jmenovitý proud (UL 1977) (zastaralé)
1 A
AWG vodič, min. (UL 1977)
30 sol
AWG vodič, max. (UL 1977)
30 sol

Balení

Balení
Zásobník (ruční montáž)
Délka VPE
350  mm
Šířka VPE
340  mm
Výška VPE
135  mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Klasifikace

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202
