製品情報

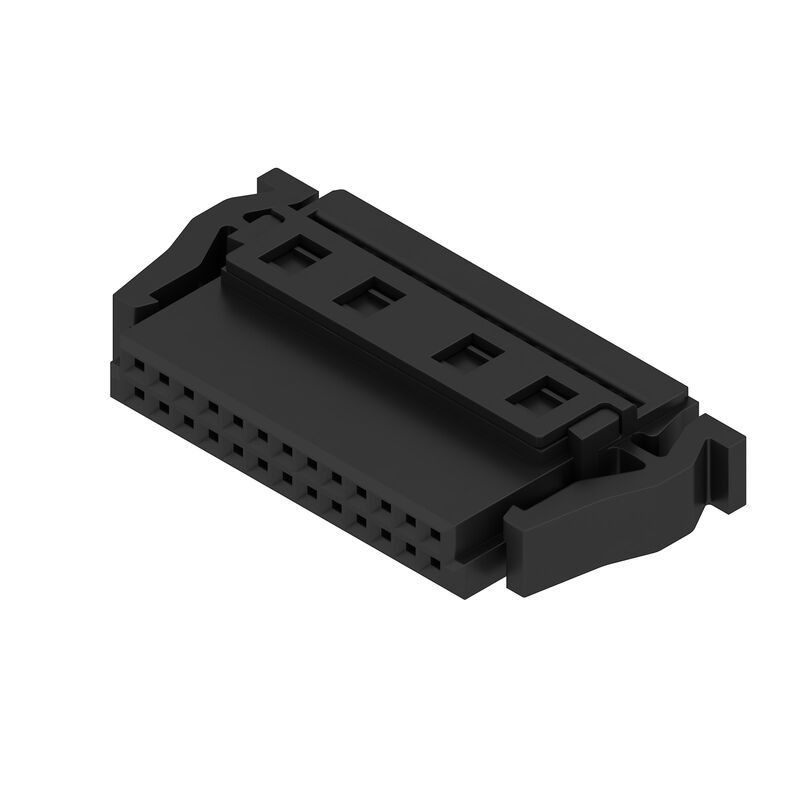

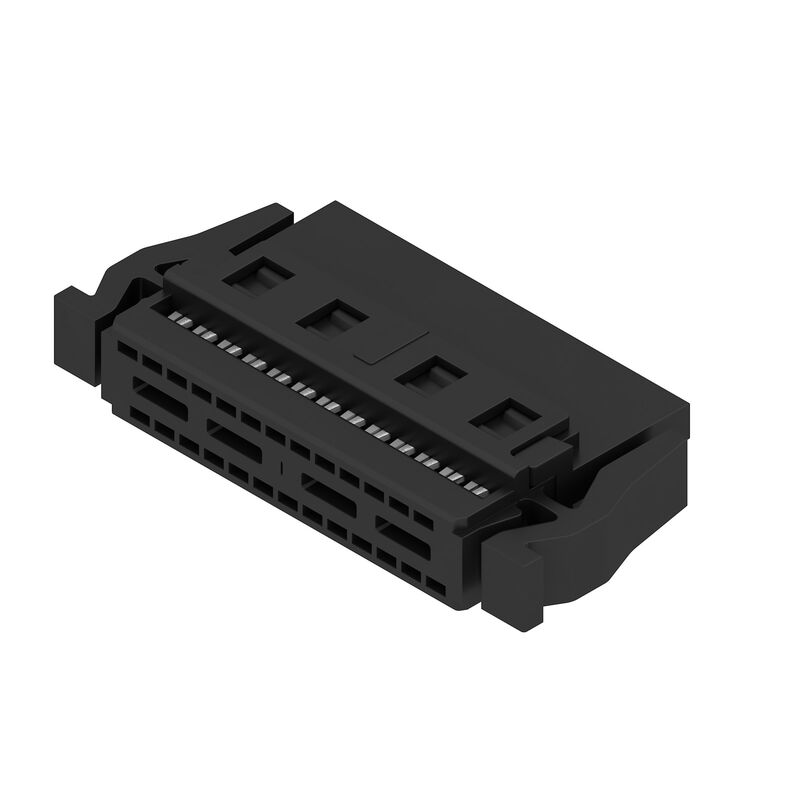

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 1.27 mm, 極数: 26, トレイ（手動式アセンブリ） |
| 注文番号 | 2747550000 |
| 種別 | FFP D1/26H S1 B TY |
| GTIN (EAN) | 4050118895971 |
| 数量 | 120 items |
| 製品データ |
IEC: / 1.9 A UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol |
| パッケージ | トレイ（手動式アセンブリ） |
| 深さ | 5.6 mm |
| 奥行き（インチ） | 0.22 inch |
| 高さ | 14.05 mm |
| 高さ（インチ） | 0.553 inch |
| 幅 | 24.29 mm |
| 幅（インチ） | 0.956 inch |
| 正味重量 | 2.542 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE信号 – ボードツーボード |
| 接続方式 | 絶縁変位接続 (IDC) |
| 導体接続方法 | IDC端末 |
| ピッチ (mm) (P) | 1.27 mm |
| ピッチ (インチ) (P) | 0.05 " |
| 導体取り出し方向 | 90°/270° |
| 極数 | 26 |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 2 |
| 保護度合い | IP20 |
| 体積抵抗 | <25 mΩ |
| プラギング回数 | 500 |
| 差し込み力 / 極、最大. | 0.6 N |
| 引張強度/極、最大. | 0.6 N |
| 絶縁材 | LCP |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 絶縁耐性 | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点ベース素材 | 銅合金 |
| 接点材質 | 銅合金 |
| 接触表面 | Ni/Au |
| プラグ接点の層構造 | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -55 °C |
| 動作温度、最大 | 125 °C |
| 配線接続断面 AWG、最小 | AWG 30/1、30/7 |
| 導体接続断面積 AWG、最大. | AWG 30/1、30/7 |
| 絶縁物外径、最大 | 0.55 mm |
| 絶縁物外径、最大 | 0.75 mm |
| 定格電流、最小極数 （Tu=20°C） | 1.9 A |
| 定格電流、最大極数（Tu=20°C） | 2.3 A |
| 定格電流、最小極数 （Tu=40°C） | 2.5 A |
| クリアランス、最小 | 0.4 mm |
| 沿面距離、最小 | 0.4 mm |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 定格電圧（UL 1977）（廃止） | 150 V |
| 定格電流（UL 1977）（廃止） | 1 A |
| AWG 導体、最小（UL 1977） | 30 sol |
| AWG 導体、最大（UL 1977） | 30 sol |
| パッケージ | トレイ（手動式アセンブリ） |
| VPE 長 | 179 mm |
| VPE幅 | 117 mm |
| VPEの高さ | 65 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224324) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747550000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（cURus） | E92202 |
