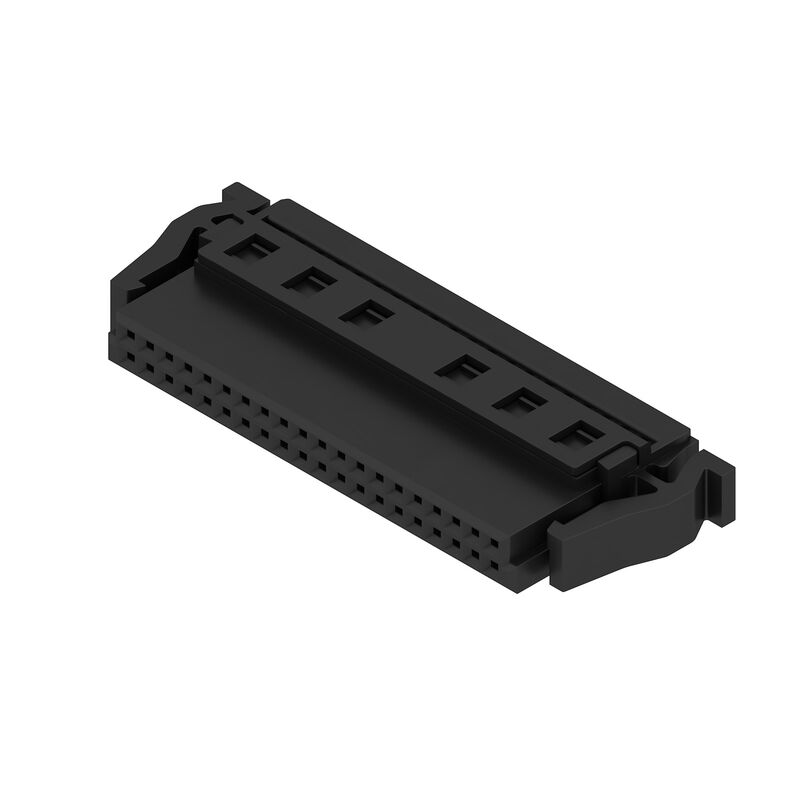

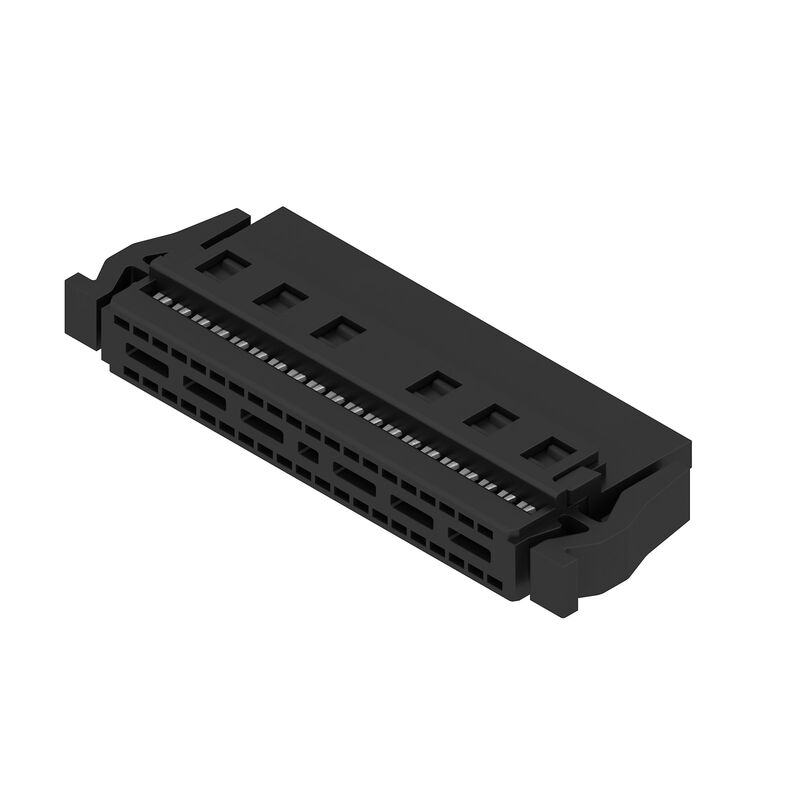

Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 40, Vassoio (montaggio manuale)

N. articolo 2747570000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Controparti 3 Prodotti correlati 9
Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento in base a UL 1977 Imballaggio Nota importante Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 40, Vassoio (montaggio manuale)
N. d’ordine
2747570000
Tipo
FFP D1/40H S1 B TY
GTIN (EAN)
4050118896138
CPZ
100  Pezzo
Parametri prodotto
IEC: / 1.9 A
UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol
Imballaggio
Vassoio (montaggio manuale)

Dimensioni e pesi

Profondità
5,6  mm
Profondità (pollici)
0,22  inch
Posizione verticale
14,05  mm
Altezza (pollici)
0,553  inch
Larghezza
33,13  mm
Larghezza (pollici)
1,304  inch
Peso netto
3,41  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Signal - Board-to-Board
Tipo di collegamento
Collegamento a perforazione d'isolante (IDC)
Tecnica di collegamento cavi
Morsetto IDC
Passo in mm (P)
1,27  mm
Passo in pollici (P)
0,05  "
Direzione d'uscita del conduttore
90°/270°
Numero di poli
40
quantità di file
1
Numero di serie di poli
2
Grado di protezione
IP20
Resistenza di passaggio
<25 mΩ
Cicli di inserimento
500
Forza di innesto/polo, max.
0,6  N
Forza d'estrazione/polo, max.
0,6  N

Dati del materiale

Materiale isolante
LCP
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Resistenza contro l'isolamento
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
Lega di rame
Materiale dei contatti
Lega in rame
Superficie dei contatti
Ni/Au
Struttura a strati del connettore maschio
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura di magazzinaggio, min.
-40  °C
Temperatura di magazzinaggio, max.
70  °C
Temperatura d'esercizio , min.
-55  °C
Temperatura d'esercizio , max.
125  °C

Conduttori adatti al collegamento

Sezione di collegamento cavo AWG, min.
AWG 30/1, 30/7
Sezione di collegamento cavo AWG, max.
AWG 30/1, 30/7
Diametro esterno dell'isolamento, min.
0,55  mm
Diametro esterno dell'isolamento, max.
0,75  mm

Dati di dimensionamento secondo IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
1,9  A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
2,3  A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
2,5  A
Distanza in aria, min.
0,4  mm
Distanza superficiale, min.
0,4  mm

Dati di dimensionamento in base a UL 1977

Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.
Tensione nominale (UL 1977) (obsoleto)
150 V
Corrente nominale (UL 1977) (obsoleto)
1 A
Conduttore AWG, min. (UL 1977)
30 sol
Conduttore AWG, max. (UL1977)
30 sol

Imballaggio

Imballaggio
Vassoio (montaggio manuale)
Lunghezza VPE
170  mm
Larghezza VPE
115  mm
Altezza VPE
65  mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

Classificazioni

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202
