製品情報
| バージョン | HDCエンクロージャ, サイズ: 4, 保護度合い: IP65 （電源接続時）, 上部ケーブル導入口, プラグハウジング, 下側のサイドロッククランプ, 高, ケーブル取り入れ口サイズ: M 32 |
| 注文番号 | 2544020000 |

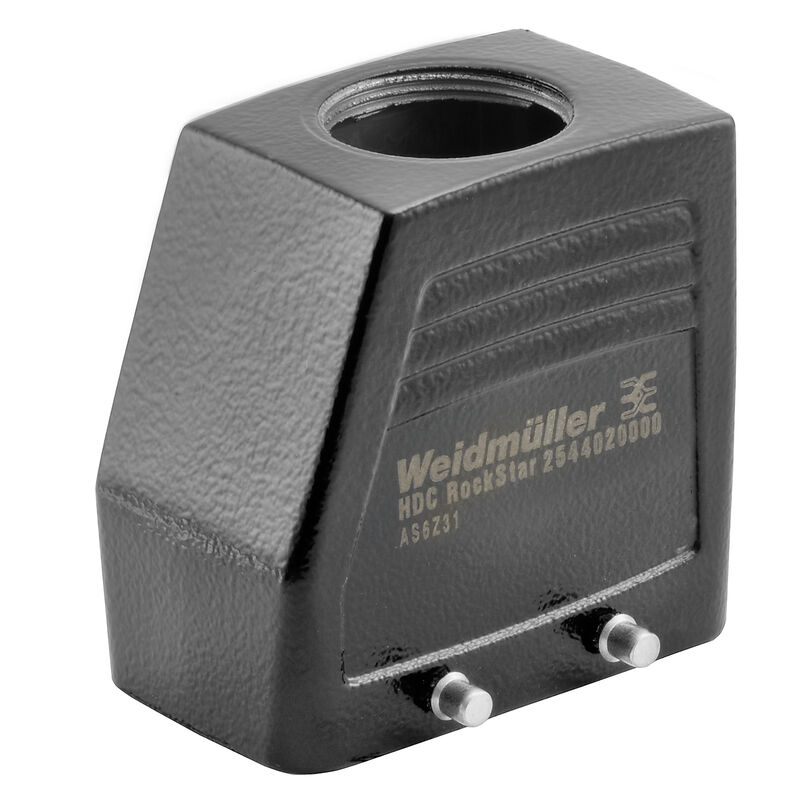

| 種別 | HDC 24D TOBU 1M32G EMC |
| GTIN (EAN) | 4050118648744 |
| 数量 | 1 items |
| 深さ | 73 mm |
| 奥行き（インチ） | 2.874 inch |
| 高さ | 72 mm |
| 高さ（インチ） | 2.835 inch |
| 幅 | 43 mm |
| 幅（インチ） | 1.693 inch |
| 正味重量 | 160.16 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 耐薬品性 |
|
| ケーブル導入口 | スレッド付き |
| EMC ハウジング | はい |
| UL 94 可燃性等級 | V-0 |
| ハウジング主要材質 | ダイカストアルミニウム |
| 保護度合い | IP65 （電源接続時） |
| 表面仕上 | 粉体塗装 |
| BG | 4 |
| Moduplug®に最適 | はい |
| クランプのバージョン | サイドロッククランプ |
| ケーブル取り入れ口サイズ | M 32 |
| ケーブル導入口 | スレッド付き |
| サイズ | 4 |
| シーリング | FPM |
| ハウジング設計 |
上部ケーブル導入口
プラグハウジング |
| ロックシステム設計 | 下側のサイドロッククランプ |
| 上部 / 底部 / 蓋 | 上部 |
| 上部ケーブル取り入れ口数 | 1 |
| 側方ケーブル取り入れ口数 | 0 |
| 内付スレッド | M 32 |
| 種別 | プラグ |
| 色（RAL） | RAL 9011 |
| 設計 | 高 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72121) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2544020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2544020000) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E92202 |
