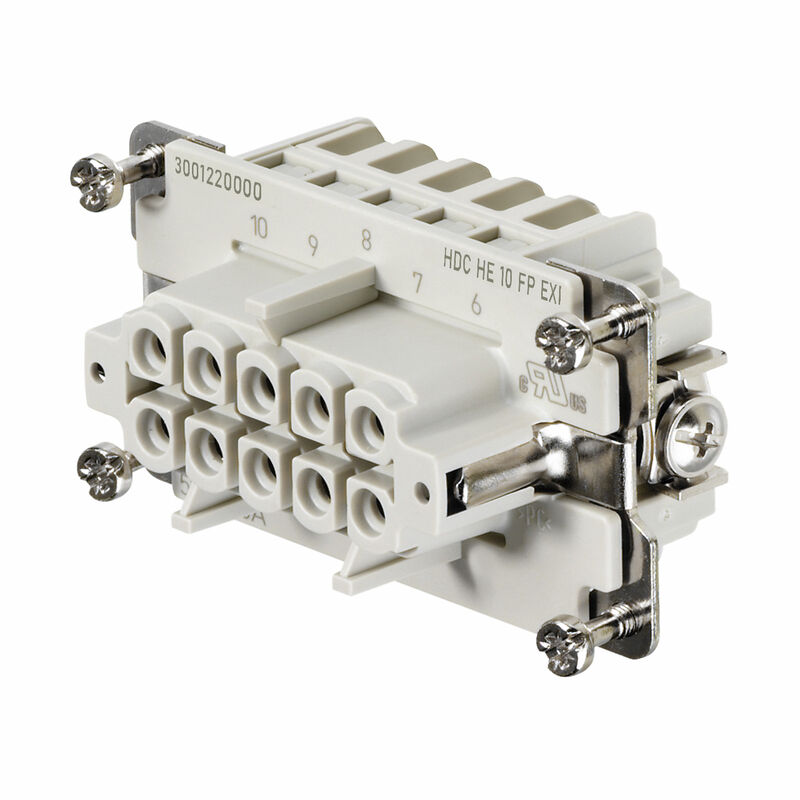

HDC HE 10 FP EXI

HDC HE 10 FP EXI

, Femelle, 500 V, 5 A, Nombre de pôles: 10, PUSH IN, Taille: 4

Référence produit 3001220000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Dimensions Caractéristiques générales Caractéristiques de raccordement PE Version Classifications Agréments

Informations générales de commande

Version
, Femelle, 500 V, 5 A, Nombre de pôles: 10, PUSH IN, Taille: 4
Référence
3001220000
Type
HDC HE 10 FP EXI
GTIN (EAN)
4099986902329
Qté.
1  Pièce

Dimensions et poids

Profondeur
64  mm
Profondeur (pouces)
2,52  inch
Hauteur
33,8  mm
Hauteur (pouces)
1,331  inch
Largeur
34  mm
Largeur (pouces)
1,339  inch
Poids net
58  g

Températures

Température limite
-40 °C ... 125 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

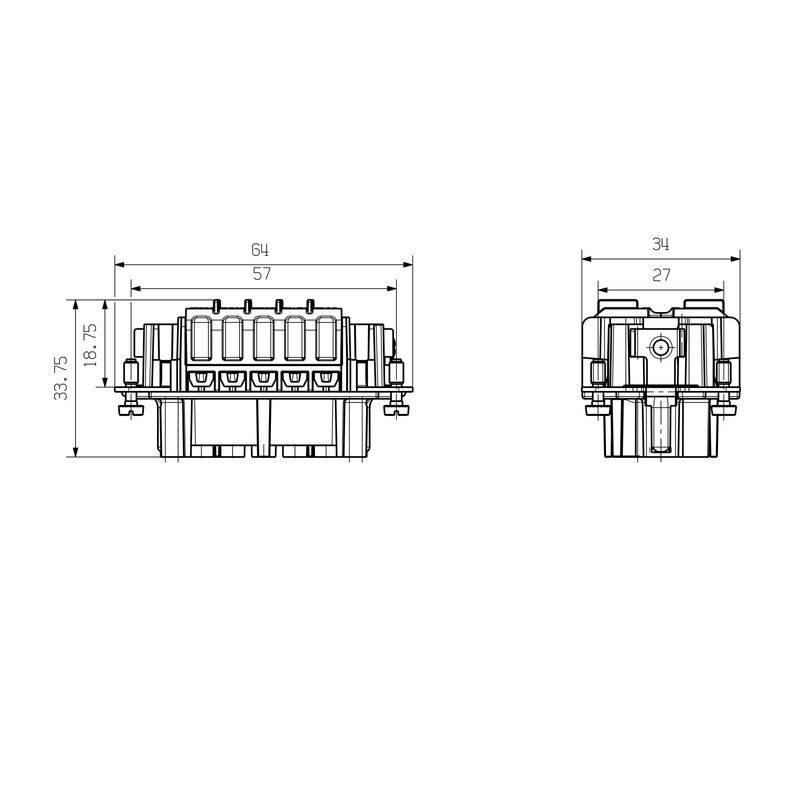

Dimensions

Hauteur femelle
33,8  mm
Largeur
34  mm
Longueur support
64  mm

Caractéristiques générales

BG
4
Classe d'inflammabilité selon UL 94
V-0
Couleur
beige
Courant nominal (DIN EN 61984)
5  A
Cycles d'enfichage Ag
≥ 500
Degré de pollution
3
Faible dégagement de fumée selon DIN EN 45545-2
Oui
Groupe de matériaux isolants
IIIa
Matériau
Alliage de cuivre
Matériau isolant
PC renforcé fibre de verre (listé UL et qualifié ferroviaire)
Nombre de pôles
10
Résistance de passage
≤2 mΩ
Surface
Argent passivé
Série
HE
Taille
4
Tension nominale (DIN EN 61984)
500  V
Tenue d’isolation
1010 Ω
Type
Femelle
Type de raccordement
PUSH IN
Type de protection contre l'ignition
II 2G Ex ib IIC T6 Gb

Caractéristiques de raccordement PE

Cote de lame fendue (raccordement PE)
SD 0,8 x 4,0
Couple de serrage, max., raccordement PE
1,5  Nm
Couple de serrage, min., raccordement PE
1,2  Nm
Longueur de dénudage, raccordement PE
10  mm
Section de raccordement du conducteur (PE), min.
AWG 20
Section de raccordement du conducteur AWG (PE), max.
AWG 12
Section nominale
4  mm²
Type de raccordement PE
Raccordement vissé
Vis de fixation
M 4

Version

BG
4
Cote de lame fendue (raccordement vissé)
SD 0,5 x 3,0
Longueur de dénudage, raccordement nominal
10  mm
Matériau
Alliage de cuivre
Résistance de passage
≤2 mΩ
Section de raccordement du conducteur, max.
2,5  mm²
Section de raccordement du conducteur, max.
2,5  mm²
Section de raccordement du conducteur, min.
0,5  mm²
Section de raccordement du conducteur, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5  mm²
Section de raccordement du conducteur, souple, max.
2,5  mm²
Section de raccordement du conducteur, souple, min.
0,5  mm²
Surface
Argent passivé
Taille
4
Type de raccordement
PUSH IN

Classifications

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05

Agréments

ROHS
Conforme
