製品情報

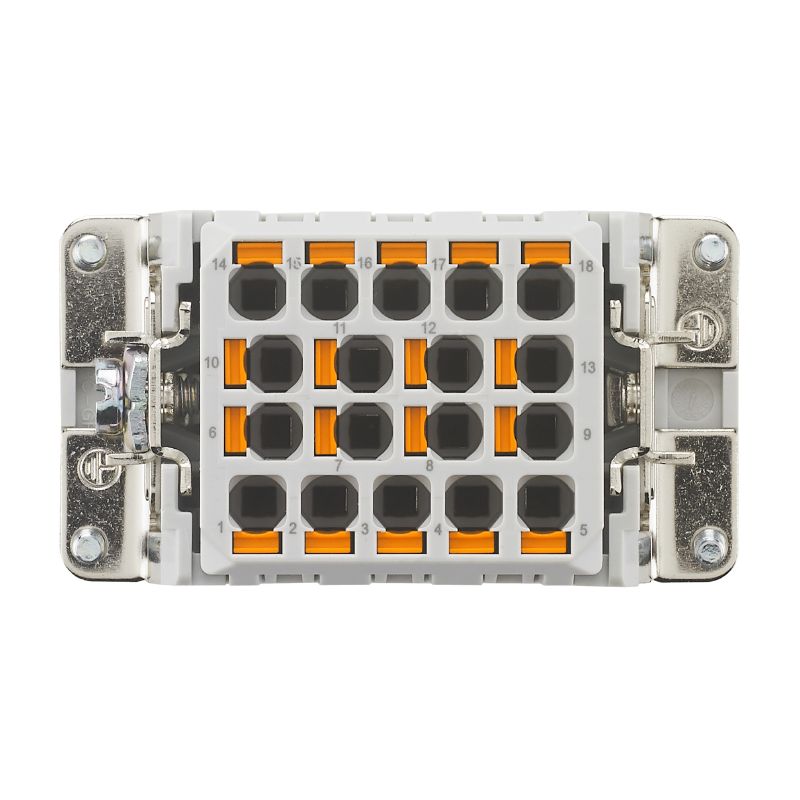

| バージョン | HDC挿入, メス型, 500 V, 16 A, 極数: 18, PUSH IN, サイズ: 4 |
| 注文番号 | 3023940000 |
| 種別 | HDC HEE 18 FP |
| GTIN (EAN) | 4099986946521 |
| 数量 | 1 items |
| 深さ | 64 mm |
| 奥行き（インチ） | 2.52 inch |
| 高さ | 36 mm |
| 高さ（インチ） | 1.417 inch |
| 幅 | 34 mm |
| 幅（インチ） | 1.339 inch |
| 正味重量 | 100 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 耐薬品性 |
|
| ソケットの高さ | 36 mm |
| ベースの全長 | 64 mm |
| 幅 | 34 mm |
| BG | 4 |
| DIN EN 45545-2準拠の低排煙性 | はい |
| UL 94 可燃性等級 | V-0 |
| UL/CSAに準拠した定格電圧 | 600 V AC/DC |
| サイズ | 4 |
| シリーズ | HEE |
| 体積抵抗 | ≤2 mΩ |
| 勘合回数、金 | ≥ 500 |
| 勘合回数、銀 | ≥ 500 |
| 定格インパルス電圧（DIN EN 61984） | 6 kV |
| 定格電圧 （DIN EN 61984） | 500 V |
| 定格電流 （DIN EN 61984） | 16 A |
| 導体断面 | 4 mm² |
| 接続方式 | PUSH IN |
| 材質 | 銅合金 |
| 極数 | 18 |
| 汚染度 | 3 |
| 種別 | メス型 |
| 絶縁材 | PCガラス繊維補強（UL認定および鉄道認定） |
| 絶縁材グループ | IIIa |
| 絶縁耐性 | 1010 Ω |
| 色 | ベージュ |
| 刃寸法、スロット (PE 接続) | SD 0.8 x 4.0 |
| 刃寸法、プラス溝 | サイズPH1 |
| 固定ネジ | M 4 |
| 定格断面 | 4 mm² |
| 導体断面積、AWG（PE）、最大 | AWG 12 |
| 導体断面積、AWG（PE）、最小 | AWG 20 |
| 接続種別 PE | ねじ接続 |
| 締付けトルク、最大 PE 接続 | 1.5 Nm |
| 締付けトルク、最小 PE 接続 | 1.2 Nm |
| 被覆剥き長さ PE 接続 | 10 mm |
| BG | 4 |
| サイズ | 4 |
| 体積抵抗 | ≤2 mΩ |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 導体断面、固定式、最大 | 4 mm² |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、最大 | 4 mm² |
| 導体断面、最小 | 0.5 mm² |
| 接続方式 | PUSH IN |
| 材質 | 銅合金 |
| 被覆剝き長さ、定格接続 | 7.5 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322654) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| ROHS | 適合 |
