製品情報
| バージョン | HDC挿入, ピン, クリンプ接続, サイズ: 250 |
| 注文番号 | 1220850000 |

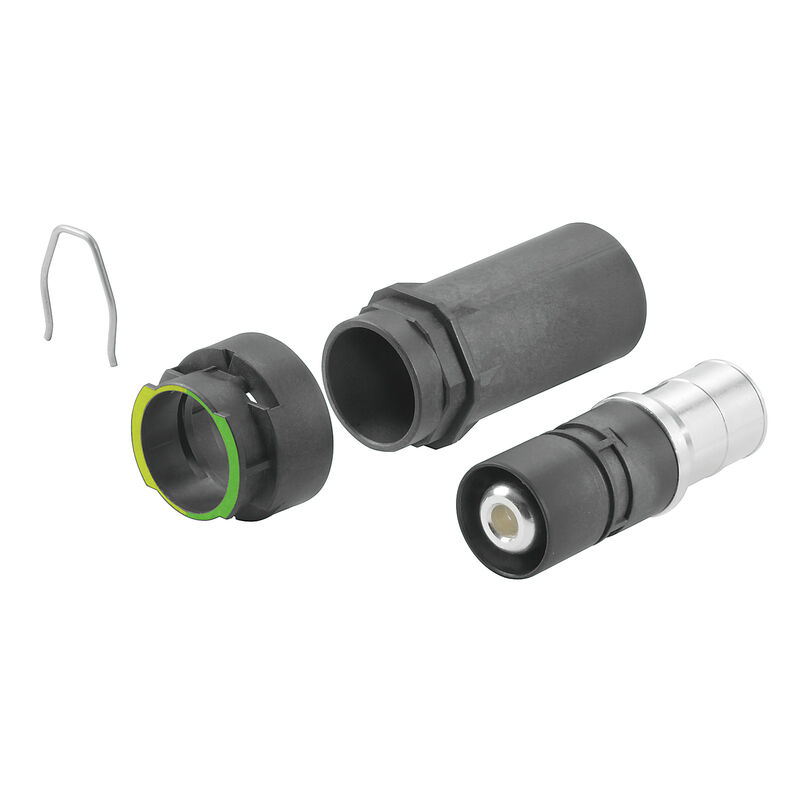

| 種別 | HDC HP 250 M 50 PE |
| GTIN (EAN) | 4050118003918 |
| 数量 | 1 items |
| 長さ | 82.6 mm |
| 長さ（インチ） | 3.252 inch |
| 直径 | 32 mm |
| 正味重量 | 126.41 g |
| 制限温度 | -50 °C ... 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6eabd5ae-2d6b-409e-8bdf-87c27ee10e40 |
| BG | 250 |
| UL 94 可燃性等級 | V-0 |
| サイズ | 250 |
| シリーズ | HighPower |
| 体積抵抗 | ≤0.1 mΩ |
| 動作電圧、最大 (合計温度=60°C) | 2,300 V |
| 定格インパルス電圧（DIN EN 61984） | 15 kV |
| 導体断面 | 50 mm² |
| 接続方式 | クリンプ接続 |
| 材質 | 銅合金 |
| 汚染度 | PD 2 (PD 3) |
| 種別 | ピン |
| 絶縁材 | PA GF |
| 絶縁耐性 | 1010 Ω |
| 色 | 黒色 |
| 表面仕上 | 銀の不動態化 |
| 接続種別 PE | クリンプ接続 |
| 定格インパルス電圧（DIN EN 61984）、電力接点 | 15 kV |
| 被覆剥き長さ、機能接点 | 24 mm |
| BG | 250 |
| サイズ | 250 |
| 体積抵抗 | ≤0.1 mΩ |
| 導体接続断面積 AWG、最大. | AWG 1 |
| 導体断面、最大 | 50 mm² |
| 導体断面、最小 | 50 mm² |
| 接続方式 | クリンプ接続 |
| 材質 | 銅合金 |
| 表面仕上 | 銀の不動態化 |
| 被覆剝き長さ、定格接続 | 24 mm |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79449) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1220850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1220850000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1220850000&norm=0) |
| ユーザ文書 |
[1487780000_00_11_13_BPZ_HDC_HP250-550_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35515)
[BPZ_HDC_HP_ungeschirmt](https://mdcop.weidmueller.com/mediadelivery/asset/900_313936) [BZP_HDC_HP_MOAL_250A](https://mdcop.weidmueller.com/mediadelivery/asset/900_317394) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ROHS | 適合 |
