製品情報

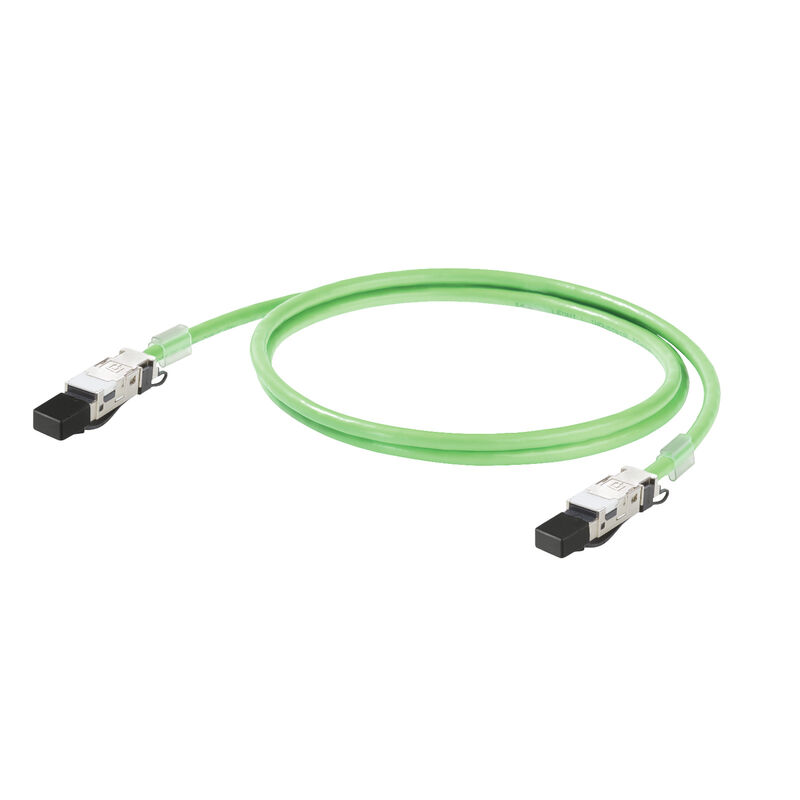

| バージョン | ドラグラインケーブル, PROFINET, 保護キャップ付きRJ45 IP 20, 保護キャップ付きRJ45 IP 20, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, PUR, 3 m |
| 注文番号 | 1376510030 |
| 種別 | IE-C5DD4UG0030A2DA2D-E |
| GTIN (EAN) | 4050118179767 |
| 数量 | 1 items |
| 長さ | 3 m |
| 長さ（インチ） | 118.11 inch |
| 正味重量 | 220 g |
| 保管温度 | -50 °C...70 °C |
| 動作温度 | -40 °C...70 °C |
| 取り付け温度 | -20 °C...60 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 標準、シールド材質 | DIN EN 13602 Cu-ETP-A..B |
| 標準、絶縁物 | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| 標準、電線材質 | DIN EN 13602 Cu-ETP-A |
| コネクタ規格 | IEC 60603-7-51 |
| コネクタ規格 | IEC 60603-7-51 |
| 標準、シールド材質 | DIN EN 13602 Cu-ETP-A..B |
| 標準、絶縁物 | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| 標準、電線材質 | DIN EN 13602 Cu-ETP-A |
| シースカラー | 緑色(RAL 6018) |
| シース直径、最大 | 6.7 mm |
| シース直径、最小 | 6.3 mm |
| シース素材 | PUR |
| シールド | SF/UTP |
| シールド編組の重重複 | 85 % |
| シールド編組厚さ | 0.13 mm |
| フィラー | 中心要素として |
| 全体シールド仕様 |
アルミ箔
銅線編組由来のシールド編み |
| 内側シースの直径 | 3.9 mm |
| 撚線 | 7 |
| 断面積 | 4 * AWG 22/7 - 0.32 mm² |
| 標準形状 | 2YH（ST）C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| 絶縁 | PE |
| 絶縁断面 | 1.5 mm |
| 色シーケンスまたは電線 – 電線ペア | ホワイト、イエロー、ブルー、オレンジ |
| 被覆マテリアル厚さ | 0.9 mm |
| 配線数 | 4 |
| 電線コアの調整 | スタークワッド |
| 電線コア断熱材の厚さ | 0.38 mm |
| 電線材質 | 撚り線加工錫メッキ銅線 |
| 1 kHzでの容量 | 52 nF/km |
| カテゴリー | Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B） |
| テスト電圧：電線 - 電線 - シールド | 2000 Veff、50 Hz 、1分 |
| ループ抵抗 | 120 Ω/km |
| 信号伝達時間 | 5.3 ns/m |
| 動作電圧、UL | 600 V |
| 動作電圧（UL定格） | 600 V |
| 抵抗差 | 3 % |
| 特性インピーダンス | 100 ± 15 Ω @ 1–100 MHz |
| 転送インピーダンス | 20 mΩ/m @ 10 MHz |
| 速度 | 180 m/min |
| 遅延時間差 | 40 ns/100m |
| シリコンフリー | はい |
| ハロゲン | ハロゲンフリー、IEC 60754-2に準拠 |
| 加速 | 4 m/s² |
| 延焼耐性 | in accordance with IEC 60332-1 |
| 引張強度 | ≤ 150 N |
| 曲げサイクル | 3 Mio |
| 最小曲げ半径、繰返し | 7.5 x ケーブル直径 |
| 最小曲げ半径（1回のみ） | 5 x ケーブル直径 |
| 火災伝播 | いいえ |
| 紫外線耐性 | はい |
| 耐油性 | in accordance with IEC 60811-2-1 |
| 耐磨耗性 | 非常に良い |
| 速度 | 180 m/min |
| 左プラグ | RJ45, IP20, オス型接点, 直線, プラグ, 保護キャップ付き, 亜鉛ダイカスト, シールド仕様 |
| プラグ右 | RJ45, IP20, オス型接点, 直線, プラグ, 保護キャップ付き, 亜鉛ダイカスト, シールド仕様 |
| 承認/証明書/適合証明書 | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204460) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1376510030) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 認可 |   |
| ROHS | 適合 |
