製品情報
| カテゴリー | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| コネクタ右 | M12 xタイプIP67オス、角度180° |
| コネクタ左 | RJ45 IP 20 |
| シースカラー | 緑色(RAL 6018) |
| シース素材 | PUR |
| 製品種類 | システムケーブル |
| バージョン | システムケーブル, RJ45 IP 20, M12 xタイプIP67オス、角度180°, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 5 m |
| 注文番号 | 2690230050 |

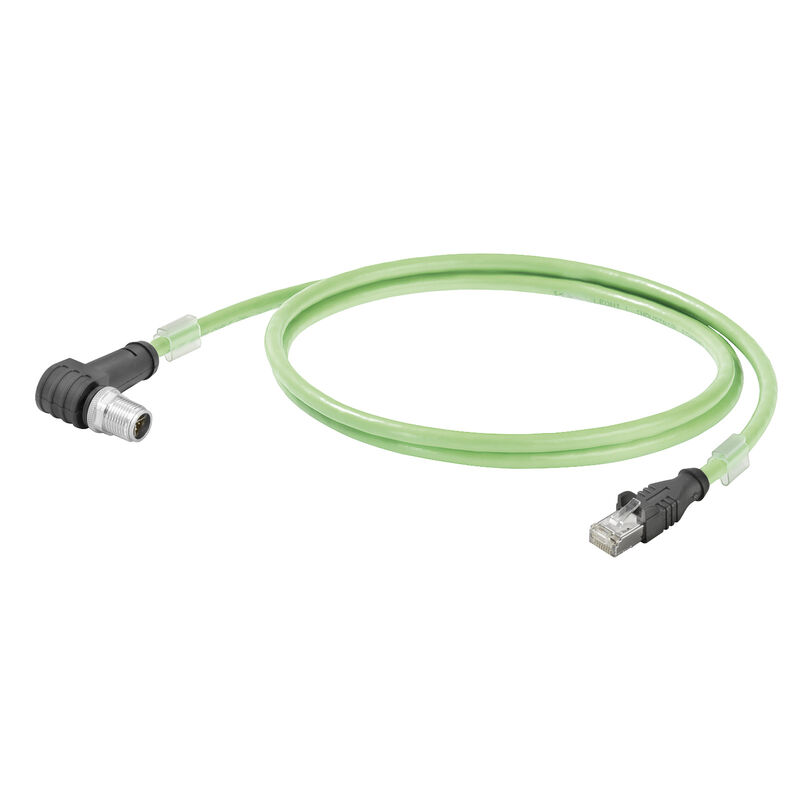

| 種別 | IE-C6EL8UG0050XCAU40-4X |
| GTIN (EAN) | 4050118696295 |
| 数量 | 1 items |
| 長さ | 5 m |
| 長さ（インチ） | 196.85 inch |
| 正味重量 | 267 g |
| 保管温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...80 °C |
| 取り付け温度 | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| 喫煙に対して不透過性 | IEC 61034に準拠 |
| 標準、アセンブリ | UL Style 20963 |
| 喫煙に対して不透過性 | IEC 61034に準拠 |
| 標準、アセンブリ | UL Style 20963 |
| シースカラー | 緑色(RAL 6018) |
| シース直径、最大 | 6.7 mm |
| シース直径、最小 | 6.1 mm |
| シース素材 | PUR |
| シールド | S/FTP |
| シールド編組厚さ | 0.1 mm |
| 全体シールド仕様 | 銅線編組由来のシールド編み |
| 撚線 | 7 |
| 断面積 | 4*2*AWG 26/7 - 4*2*0.128 mm² |
| 標準形状 |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| 絶縁 | PE |
| 絶縁断面 | 0.98 mm |
| 色シーケンスまたは電線 – 電線ペア | 白 – 青、白 – オレンジ、白 – 緑、白 – 茶 |
| 配線 | EIA/TIA T568 B |
| 配線数 | 8 |
| 銅線直径 | 0.48 µm |
| 電線コアの調整 | ツイストペア |
| 電線対シールド | アルミ箔 |
| 電線材質 | 撚り線加工錫メッキ銅線 |
| カテゴリー | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| テスト電圧：電線 - 電線 - シールド | 700 Vrms、50 Hz 、1分 |
| ループ抵抗 | 290 Ω/km |
| 信号伝達時間 | 5.2 ns/m |
| 特性インピーダンス | 100 ± 5 Ω @ 100MHz |
| 転送インピーダンス |
15 mΩ/m @ 1 MHz
10 mΩ/m @ 10 MHz 30 mΩ/m @ 30 MHz |
| ハロゲン | ハロゲンフリー、IEC 60754-1に準拠 |
| 喫煙に対して不透過性 | IEC 61034に準拠 |
| 延焼耐性 | in accordance with IEC 60332-1-2 |
| 最小曲げ半径、繰返し | 10 x ケーブル直径 |
| 最小曲げ半径（1回のみ） | 5 x ケーブル直径 |
| 耐油性 | in accordance with IEC 60811-2-1 |
| 耐磨耗性 | 非常に良い |
| 左プラグ | M12, X-coded, IP67, male contact, angled 180°, plug, Plastic, shielded |
| プラグ右 | RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103087) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2690230050) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | 適合 |
