製品情報
| バージョン | プラグインサートRJ45 IDC, プラグインサートRJ45、ツール不要, TIA-568A |
| 注文番号 | 1132010000 |

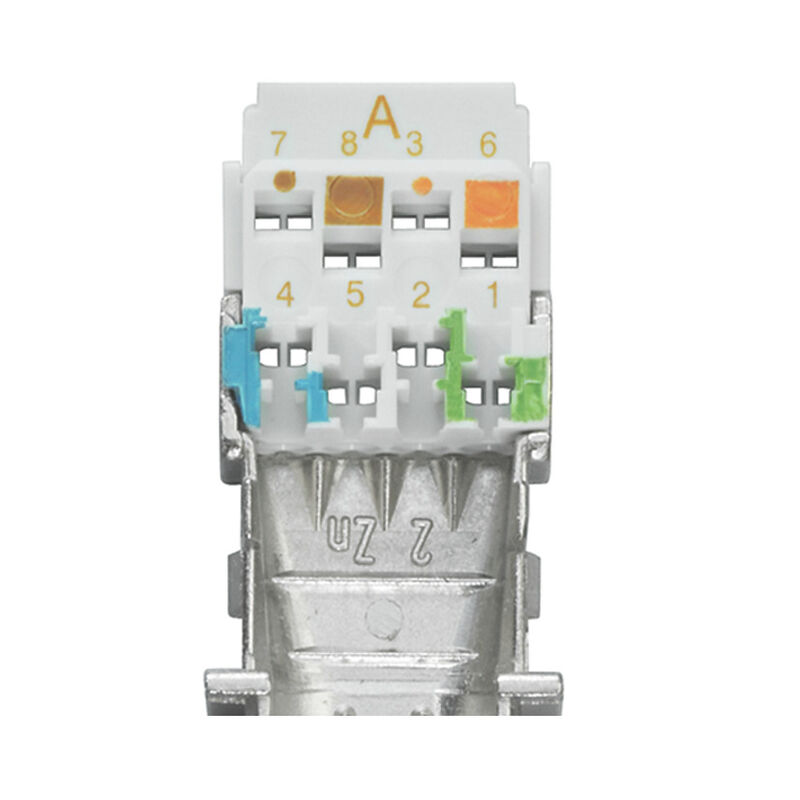

| 種別 | IE-PI-RJ45-FH-A |
| GTIN (EAN) | 4032248912001 |
| 数量 | 10 items |
| 正味重量 | 5.87 g |
| 動作温度 | -40 °C...70 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 火炎荷重 | 49 kJ |
| 接続 1 | RJ45 |
| 接続 2 | IDC |
| 項目説明 | プラグインサートRJ45、ツール不要 |
| 配線 | TIA-568A |
| 色 | その他 |
| ハウジング主要材質 | 亜鉛ダイカスト |
| 絶縁物断面、最小 | 0.85 mm |
| 絶縁物断面、最大 | 1.6 mm |
| カテゴリー | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 接触表面 | ニッケル下地金メッキ、Au ≥ 0.8μm |
| 接続直径、固定式 | 0.4...0.64 mm |
| 導体接続断面積、固定式、（AWG） | AWG 24...AWG 22 |
| 導体接続断面、柔軟性（AWG） | AWG 26...AWG 22 |
| 導体接続断面、非常に柔軟 | , Weidmüllerによるケーブルの承認が必要 |
| 導体接続断面積、極細線仕様（AWG） | , Weidmüllerによるケーブルの承認が必要 |
| 極細の撚り線接続に注意 | Weidmüllerによるケーブルの承認が必要 |
| シールド | 360° all-round enclosure |
| 保護度合い | IP67（ハウジングあり） |
| プラギング回数 | 750 |
| 再接続可能 | ≥ 10サイクル（同一断面または大きい断面） |
| 50 °Cの通電容量 | 1 A |
| PoE / PoE+ | IEEE 802.3atに適合 |
| 接点抵抗 | ≤ 20 mΩ |
| 絶縁耐性 | 500 MΩ |
| 耐電圧、接点 / シールド | ≥ 1500 V AC/DC |
| 耐電圧、接点 / 接点 | ≥ 1000 V AC/DC |
| IP 保護等級 | IEC 60529 |
| コネクタ規格 | IEC 60603-7-51 |
| 証明書番号（cULus） | E316369 |
| 証明書番号（cURus） | E471884 |
| 通信アクセサリ対応 UL 規格 | UL 1863 |
| 製品情報 | プラグインコネクタ ver.1 / 4 / 5 / 14 および HDC 対応 RJ45 インサート |
| 承認/証明書/適合証明書 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC-Link IE-PI-RJ45-FH](https://mdcop.weidmueller.com/mediadelivery/asset/900_58428) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257109) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1132010000) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90843) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91191) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E471884 |
| 証明書番号（cULus） | E316369 |
