製品情報

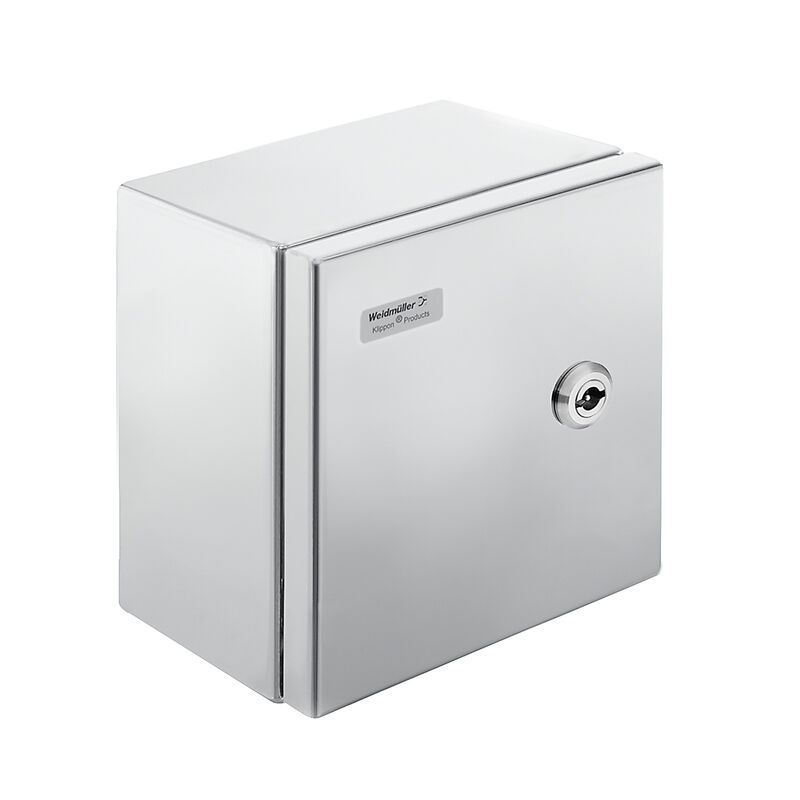

| バージョン | Klippon EBi QL (Essential Box industrial - Quarter Lock), エンクロージャ, 高さ: 200 mm, 幅: 200 mm, 深さ: 150 mm, 材質: ステンレススチール 1.4301（304）, 未処理, 銀色 |
| 注文番号 | 8000090356 |
| 種別 | KEBIQL202015S2N0 AL |
| GTIN (EAN) | 4064675855699 |
| 数量 | 1 items |
| 深さ | 150 mm |
| 奥行き（インチ） | 5.905 inch |
| 高さ | 200 mm |
| 高さ（インチ） | 7.874 inch |
| 幅 | 200 mm |
| 幅（インチ） | 7.874 inch |
| 正味重量 | 2,601.679 g |
| 動作温度 | -40 °C...85 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 28 |
| M16 | 15 |
| M20 | 8 |
| M25 | 6 |
| M32 | 6 |
| M40 | 2 |
| M12 | 28 |
| M16 | 15 |
| M20 | 8 |
| M25 | 6 |
| M32 | 6 |
| M40 | 2 |
| M12 | 18 |
| M16 | 10 |
| M20 | 8 |
| M25 | 3 |
| M32 | 2 |
| M40 | 2 |
| DoC LVD（適合宣言番号） | DE PS2650 220428 001ISS00 |
| エンクロージャ付属品 | ハウジングの背面壁経由の取り付け |
| カバー素材厚み | 1.5 mm |
| シリコーン | いいえ |
| シール材 | クロロプレン |
| フランジプレート | いいえ |
| 保護度合い | IP66 |
| 動作温度、最大 | 85 °C |
| 動作温度、最小 | -40 °C |
| 材質 | ステンレススチール 1.4301（304） |
| 注：保護等級 | IP保護は、密閉されたシーリングワッシャーを使用して壁取り付け後にのみ与えられます。 |
| 筐体素材厚 | 1.5 mm |
| 蓋付け | ダブルビット挿入付き四半回転ファスナー |
| 衝撃耐性 | 10 Jバージョン標準 |
| 表面仕上 | 未処理 |
| WDU 10 / ZDU 10 | 1x10 |
| WDU 16 / ZDU 16 | 1x8 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 35 / ZDU 35 | 1x6 |
| WDU 4 / ZDU 4 | 1x18 |
| WDU 6 / ZDU 6 | 1x13 |
| WDU 10 / ZDU 10 | 1x10 |
| WDU 16 / ZDU 16 | 1x8 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 35 / ZDU 35 | 1x6 |
| WDU 4 / ZDU 4 | 1x18 |
| WDU 6 / ZDU 6 | 1x13 |
| 承認/証明書/適合証明書 | [EU Declaration of Conformity - Klippon EBi Empty Enclosures - DoC KEBI DE PS2650 220428 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_256769) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255362) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000090356) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| 認可 |  |
| ROHS | 適合 |
付属品
-
-
商品番号:8000074117販売単位:1 items
Klippon EB (Essential Box), 取り付けプレート, 高さ: 140 mm, 幅: 140 mm, 深さ: 1.5 mm, 材質: スチール板, 亜鉛めっき, 銀色
-
商品番号:1274150000販売単位:1 items
Klippon EB (Essential Box), 取付けねじ, 高さ: 13.3 mm, 幅: 8.5 mm, 深さ: 8.5 mm, 材質: スチール、亜鉛メッキ, ガルバニ亜鉛メッキおよび不動態化, 銀色
-
商品番号:8000074314販売単位:1 items
Klippon EB (Essential Box), 取り付けプレート, 高さ: 140 mm, 幅: 140 mm, 深さ: 1.5 mm, 材質: ステンレススチール 1.4301（304）, 未処理, 銀色
-
商品番号:8000075818販売単位:1 items
Klippon EB (Essential Box), エンクロージャ, リベット付き, 高さ: 25 mm, 幅: 141 mm, 深さ: 16.5 mm, 材質: ステンレススチール 1.4404（316L）, 艶消し, 銀色
-
商品番号:8000075816販売単位:1 items
Klippon EB (Essential Box), エンクロージャ, リベット付き, 高さ: 50 mm, 幅: 171 mm, 深さ: 16.5 mm, 材質: ステンレススチール 1.4404（316L）, 艶消し, 銀色
-
商品番号:3896100000販売単位:2 items
Klippon EB (Essential Box), スペーサー, 高さ: 11.2 mm, 幅: 10 mm, 深さ: 15 mm, 材質: スチール, 銀色
-
商品番号:3896300000販売単位:2 items
Klippon EB (Essential Box), スペーサー, 高さ: 11.2 mm, 幅: 10 mm, 深さ: 30 mm, 材質: スチール, 銀色
-
商品番号:3896200000販売単位:2 items
Klippon EB (Essential Box), スペーサー, 高さ: 11.2 mm, 幅: 10 mm, 深さ: 20 mm, 材質: スチール, 銀色
-
商品番号:2660200318販売単位:1 items
Klippon EB (Essential Box), 取付けフット, 高さ: 38 mm, 幅: 55 mm, 深さ: 10.5 mm, 材質: スチール, 未処理, 銀色
-
商品番号:2704960000販売単位:500 items
Klippon TB (Terminal Box), 固定セット, 高さ: 11.3 mm, 幅: 13.6 mm, 深さ: 13.6 mm, 材質: ステンレススチール、防錆性, 未処理, 銀色
