製品情報

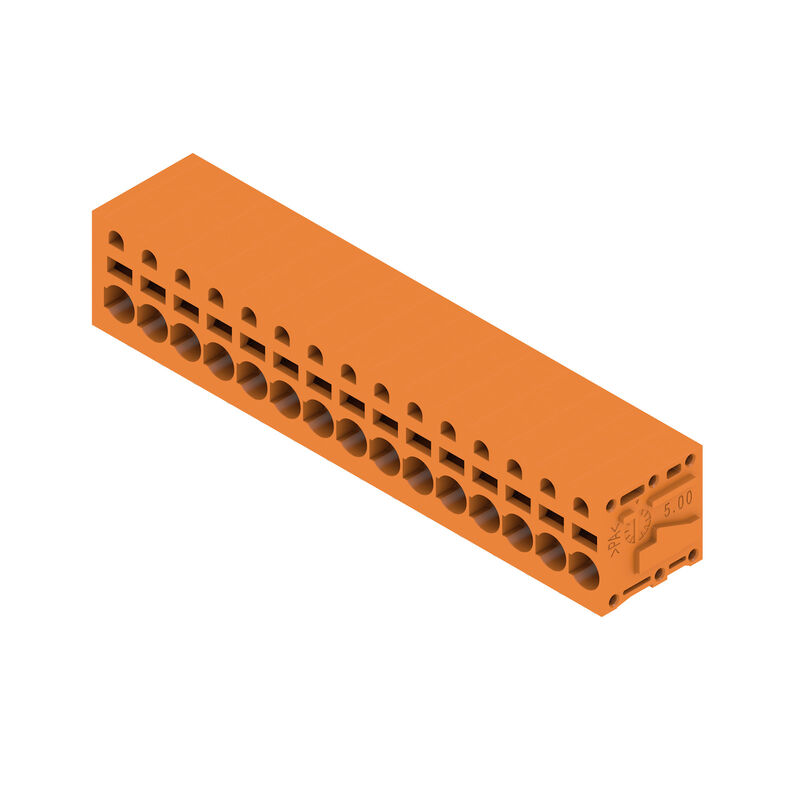

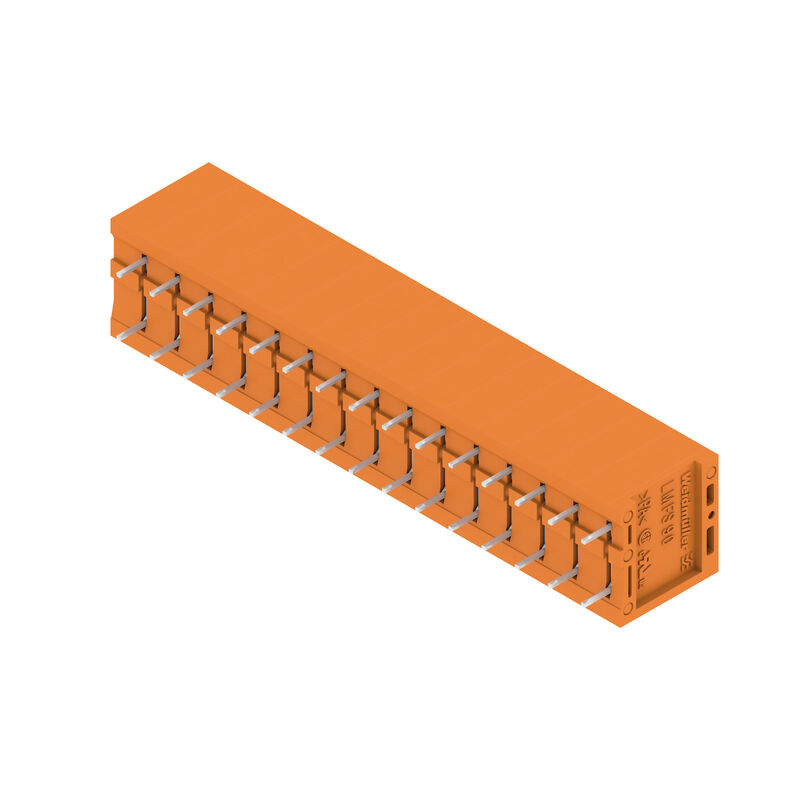

| バージョン | プリント基板端子台, 5.00 mm, 極数: 15, 90°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 橙色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 2.5 mm², 箱 |
| 注文番号 | 1332110000 |
| 種別 | LMFS 5.00/15/90 3.5SN OR BX |
| GTIN (EAN) | 4050118136043 |
| 数量 | 20 items |
| 製品データ |
IEC: 400 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12 |
| パッケージ | 箱 |
| 深さ | 15.2 mm |
| 奥行き（インチ） | 0.598 inch |
| 高さ | 18.3 mm |
| 高さ（インチ） | 0.72 inch |
| 下位バージョンの高さ | 14.8 mm |
| 幅 | 77.7 mm |
| 幅（インチ） | 3.059 inch |
| 正味重量 | 19.75 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE信号 – シリーズLMF |
| 導体接続方法 | アクチュエータ付プッシュイン |
| PCB の取り付け | THRはんだ付け接続 |
| 導体取り出し方向 | 90° |
| ピッチ (mm) (P) | 5 mm |
| ピッチ (インチ) (P) | 0.197 " |
| 極数 | 15 |
| ピンモデルシリーズ数量 | 1 |
| 顧客による実装済 | いいえ |
| 行数 | 1 |
| 列当たりの最大隣接極数 | 24 |
| ソルダーピン長 (l) | 3.5 mm |
| はんだピン寸法 | d = 0.8 mm |
| ソルダーアイレット穴直径 (D) | 1.1 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| 極当たりソルダーピン数 | 2 |
| スクリュードライバー刃 | 0.6 x 3.5 |
| スクリュードライバー刃の標準 | DIN 5264 |
| 被覆剥き長さ | 10 mm |
| L1 (mm) | 70 mm |
| L1 (インチ) | 2.756 " |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| 保護度合い | IP20 |
| 絶縁材 | Wemid (PA) |
| 色 | 橙色 |
| カラーチャート（類似） | RAL 2000 |
| 比較追跡指数（CTI） | ≥ 600 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| コーティング | 4～6 μm SN |
| 錫メッキの種別 | つや消し |
| はんだ接続の層構造 | 4...8 µm Sn matt |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| クランプ範囲、最小 | 0.2 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 24 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.25 mm² |
| フレキシブル、最大H05（07） V-K | 2.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.25 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 2.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.25 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 2.5 mm² |
| EN 60999 a x b; ø 準拠のプラグゲージ パスピン | 2.4 mm x 1.5 mm |
| クランプ導体 |
|
| 参照テキスト |
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 24 A |
| 定格電流、最大極数（Tu=20°C） | 24 A |
| 定格電流、最小極数 （Tu=40°C） | 24 A |
| 定格電流、最大極数 （Tu=40°C） | 24 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| 短時間耐電流抵抗 | 3 x 1sで120 A |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 20 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 12 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 20 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 12 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 30 mm |
| VPE幅 | 135 mm |
| VPEの高さ | 350 mm |
| 試験：マーキングの耐久性 |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99347) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1332110000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
