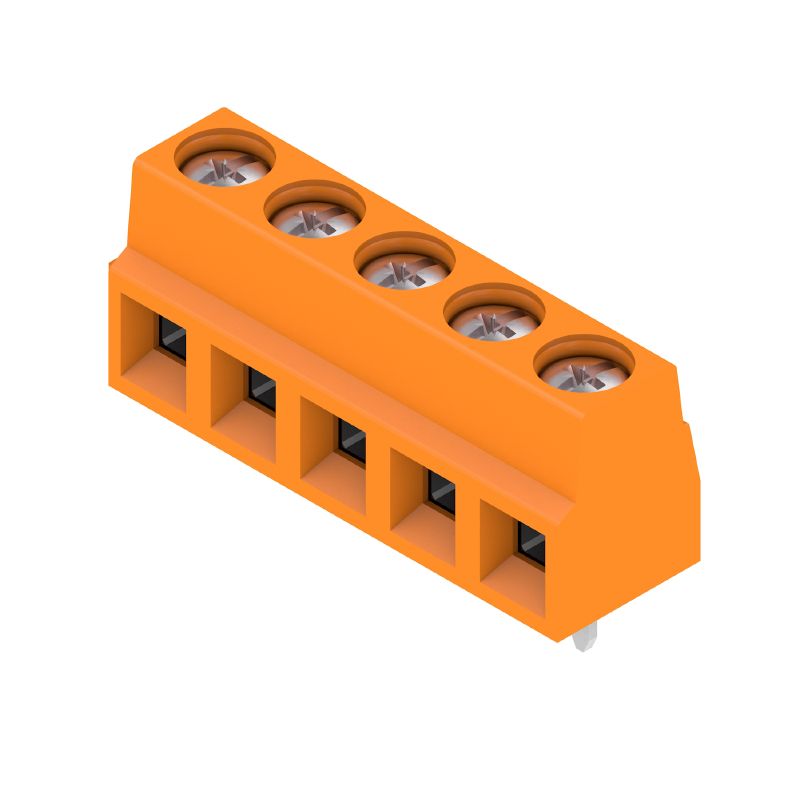

Изображение изделия

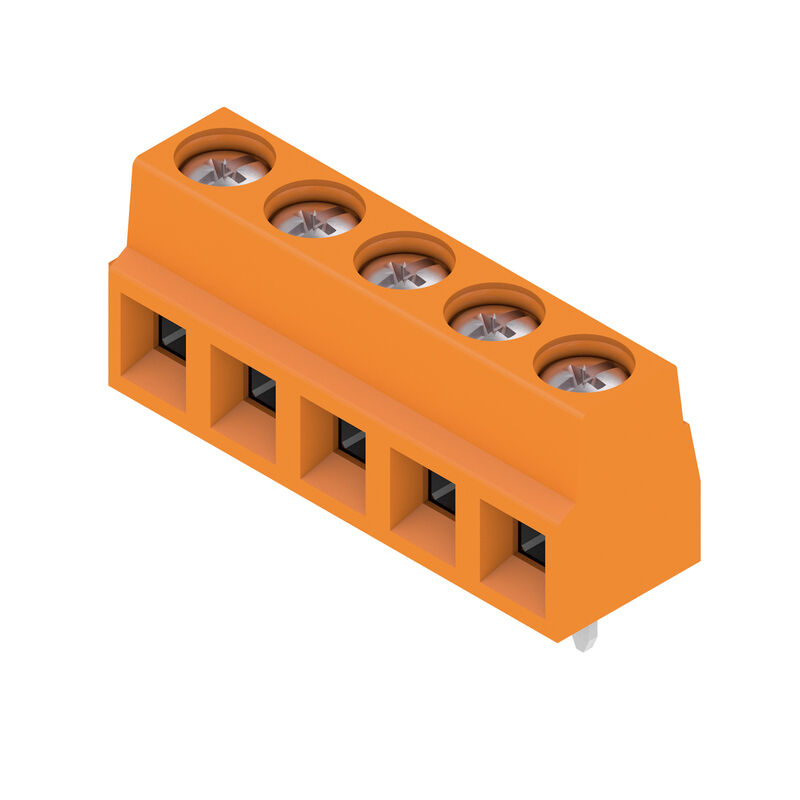

LS 5.08/05/90 3.5SN OR BX

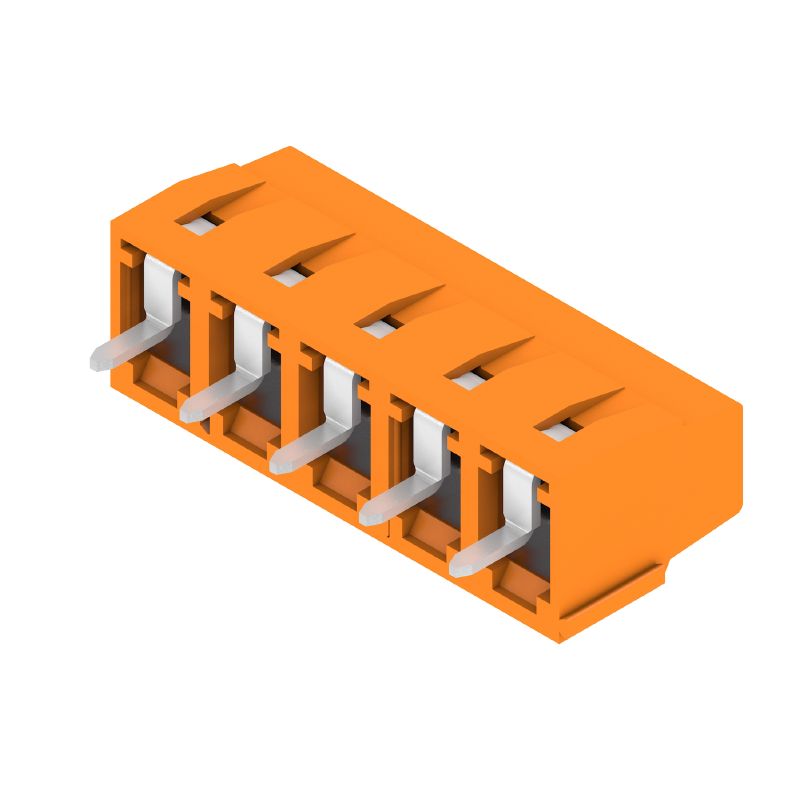

Изображение изделия

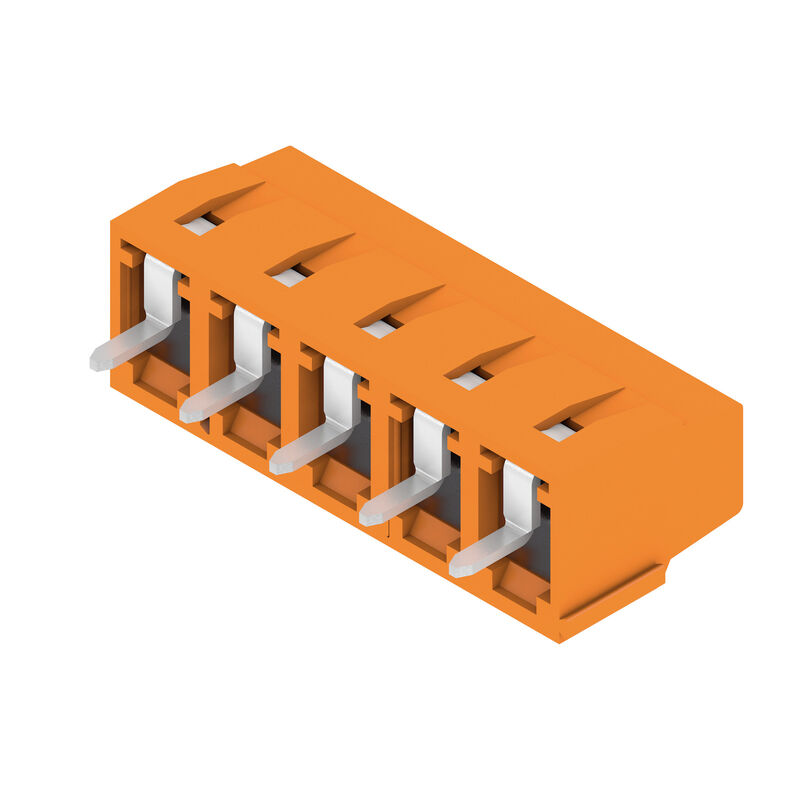

LS 5.08/05/90 3.5SN OR BX
Dimensional drawing
LS 5.08/05/90 3.5SN OR BX
Graph

LS 5.08/05/90 3.5SN OR BX

Данный продукт вскоре больше не будет доступен.

Доступно до: 30.03.2026

Альтернативный продукт: 1234570000

Клемма печатной платы, 5.08 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик

N. articolo 1912560000
데이터 시트 다운로드 Инженерная поддержка Загрузка продуктов
Связанные продукты 10
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 5.08 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик
Заказ №
1912560000
Тип
LS 5.08/05/90 3.5SN OR BX
GTIN (EAN)
4032248542352
Кол.
100 Штука
Продуктное отношение
IEC: 630 V / 17.5 A / 0.08 - 1.5 mm²
UL: 300 V / 15 A / AWG 28 - AWG 14
Упаковка
Ящик
Статус поставки
Эта артикул в перспективе будет недоступен.
Доступно до
30.03.2026
Альтернативный продукт
[1234570000](~/p/1234570000)

Размеры и массы

Глубина
8.1 mm
Глубина (дюймов)
0.319 inch
Высота
13.8 mm
Высота (в дюймах)
0.543 inch
Высота, мин.
10.3 mm
Ширина
25.9 mm
Ширина (в дюймах)
1.02 inch
Масса нетто
5.14 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf16c6c7-a337-4c4d-8703-f321e4125514

Системные параметры

Product family
OMNIMATE Signal — серия LS
Wire connection method
Винтовое соединение
montaż na płytce drukowanej
Соединение THT под пайку
Направление вывода кабеля
90°
Delning i mm (P)
5.08 mm
Delning i tum (P)
0.2 "
Number of poles
5
Количество полюсных рядов
1
Монтаж силами заказчика
Да
Количество рядов
1
Максимальное количество полюсов на ряд
24
Lunghezza spina a saldare (l)
3.5 mm
Размеры выводов под пайку
0,5 x 1,0 mm
Диаметр отверстия припойного ушка (D)
1.3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
1
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0.4 Nm
Момент затяжки, макс.
0.5 Nm
Зажимной винт
M 2,5
Длина зачистки изоляции
6 mm
L1 в мм
20.32 mm
L1 в дюймах
0.8 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20

Данные о материалах

Изоляционный материал
Wemid (PA)
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев соединения под пайку
5...8 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0.08 mm²
1.5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0.08 mm²
Одножильный, макс. H05(07) V-U
1.5 mm²
Гибкий, мин. H05(07) V-K
0.08 mm²
Гибкий, макс. H05(07) V-K
1.5 mm²
С наконечником DIN 46 228/4, мин.
0.25 mm²
С наконечником DIN 46 228/4, макс.
1.5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0.25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1.5 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17.5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
17.5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17.5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
17.5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV

Номинальные характеристики по CSA

Intézet (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 28
와이어 단면적, AWG, 최대
AWG 14
Hivatkozás a tanúsítási értékekre
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
233 mm
VPE с
202 mm
Высота VPE
37 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    DIN IEC 60512-2, раздел 1/05.94
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
Испытание: Зажимное поперечное сечение
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.99
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,08 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,08 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥5 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U1.5
    • Тип провода и его поперечное сечение:
      H05V-K1.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
