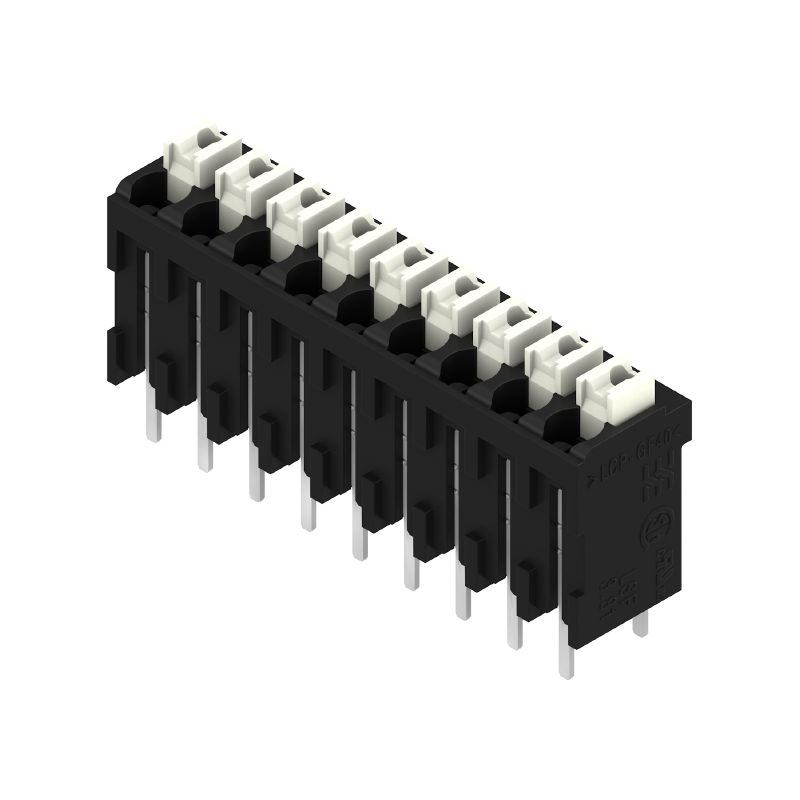

LSF-SMT 3.81/09/180 3.5SN BK RL — 製品イメージ

データシートのダウンロード EDA シングルコンポーネント

LSF-SMT 3.81/09/180 3.5SN BK RL

プリント基板端子台, 3.81 mm, 極数: 9, 180°, ソルダーピン長 (l): 3.5 mm, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tape

商品番号 1875730000

製品情報

一般注文データ

バージョン	プリント基板端子台, 3.81 mm, 極数: 9, 180°, ソルダーピン長 (l): 3.5 mm, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tape
注文番号	1875730000
種別	LSF-SMT 3.81/09/180 3.5SN BK RL
GTIN (EAN)	4032248466016
数量	175 items
製品データ	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
パッケージ	Tape

寸法と重量

深さ	7.8 mm
奥行き（インチ）	0.307 inch
高さ	17.5 mm
高さ（インチ）	0.689 inch
下位バージョンの高さ	14 mm
幅	34.68 mm
幅（インチ）	1.365 inch
正味重量	7.291 g

温度

連続動作温度、最大

120 °C

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATEシグナル – シリーズLSF
導体接続方法	アクチュエータ付プッシュイン
PCB の取り付け	THT/THRはんだ接続
導体取り出し方向	180°
ピッチ (mm) (P)	3.81 mm
ピッチ (インチ) (P)	0.15 "
極数	9
ピンモデルシリーズ数量	1
顧客による実装済	いいえ
行数	1
ソルダーピン長 (l)	3.5 mm
ソルダーピン長公差	+0.1 / -0.3 mm
はんだピン寸法	0.35 x 0.8 mm
はんだピンの寸法= d公差	0 / -0.1 mm
ソルダーアイレット穴直径 (D)	1.1 mm
ソルダーアイレット穴直径公差 (D)	+0.1 mm
極当たりソルダーピン数	2
被覆剥き長さ	8 mm
L1 (mm)	30.48 mm
L1 (インチ)	1.2 "
DIN VDE 0470に適合したタッチセーフ保護	IP 20
DIN VDE 57 106に適合したタッチセーフ保護	フィンガータッチセーフ
保護度合い	IP20
体積抵抗	1.60 mΩ

材料データ

絶縁材	LCP GF
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	IIIa
比較追跡指数（CTI）	≥ 175
Moisture Level (MSL)	1
UL 94 可燃性等級	V-0
接点材質	銅合金
はんだ接続の層構造	4...6 µm Sn matt
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	120 °C
温度範囲、設置、最小	-30 °C
温度範囲、設置、最大	120 °C

接続に適した導体

クランプ範囲、最小	0.13 mm²
クランプ範囲、最大	1.5 mm²
配線接続断面 AWG、最小	AWG 28
導体接続断面積 AWG、最大.	AWG 14
固定式、最小 H05（07） V-U	0.2 mm²
固定式、最大 H05（07） V-U	1.5 mm²
フレキシブル、最小 H05（07） V-K	0.2 mm²
フレキシブル、最大H05（07） V-K	1.5 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.	0.25 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大	0.75 mm²
w. フェルール、DIN 46228 pt 1、最小.	0.25 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大	1.5 mm²
クランプ導体	導体接続断面: 種別: 配線の細線仕様公称: 0.25 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9025760000 導体接続断面: 種別: 配線の細線仕様公称: 0.34 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9025770000 導体接続断面: 種別: 配線の細線仕様公称: 0.5 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0690700000 導体接続断面: 種別: 配線の細線仕様公称: 0.75 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9021040000
参照テキスト	フェルールの長さは、製品と定格電圧に応じて選択されます。プラスチック製カラーの外径はピッチ（P）より大きくできません

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	17.5 A
定格電流、最大極数（Tu=20°C）	16 A
定格電流、最小極数（Tu=40°C）	17.5 A
定格電流、最大極数（Tu=40°C）	14 A
サージ電圧等級の定格電圧/汚染度 II/2	320 V
サージ電圧等級の定格電圧/汚染度 III/2	160 V
サージ電圧等級の定格電圧 / 汚染度 III/3	160 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	2.5 kV
短時間耐電流抵抗	3 x 1sで80 A

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	200039-1664286
定格電圧 (グループ B/CSA 使用)	300 V
定格電圧 (グループ D/CSA 使用)	300 V
定格電流（グループ B/CSA 使用）	10 A
定格電流 (グループ D/CSA 使用)	10 A
導体断面積、AGW、最小	AWG 28
導体断面積、AWG、最大	AWG 14
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	300 V
定格電圧 (グループ D / UL 1059 使用)	300 V
定格電流 (グループ B / UL 1059 使用)	12 A
定格電流 (グループ D / UL 1059 使用)	10 A
導体断面積、AGW、最小	AWG 28
導体断面積、AWG、最大	AWG 14
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

ESD レベルのパッケージ	静電気散逸
パッケージ	Tape
VPE 長	332 mm
VPE幅	332 mm
VPEの高さ	68 mm
テープの深さ（T2）	20 mm
テープ幅（W）	56 mm
テープポケットの深さ（K0）	19.5 mm
テープポケットの高さ（A0）	8.05 mm
テープポケット幅（B0）	34.98 mm
テープポケットの分離（P1）	20 mm
テープホールの分離（E）	1.75 mm
テープポケットの分離（F）	26.2 mm
テープリール径∅（A）	330 mm
表面抵抗	Rs = 10⁹ - 10¹² Ω
幅ピックアンドプレイスパッド（W_PPP）	7.5 mm
長さピックアンドプレイスパッド（L_PPP）	8.5 mm
引き出し表面直径（ø D_最大）	9 mm

テストの種類

試験：マーキングの耐久性	標準: DIN EN 60999-1セクション9.5 / 12.00 テスト: 原産地表示, 種類の識別, ピッチ, 耐久性評価: 使用可能テスト: 承認マーキングUL 評価: 包装ラベルに
テスト：クランプ可能な断面	標準: DIN EN 60999-1セクション9.5 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02 導体種類: 導体の種類と導体断面: 固定式0.14 mm² 導体の種類と導体断面: 撚線0.14 mm² 導体の種類と導体断面: 固定式1.5 mm² 導体の種類と導体断面: 撚線1.5 mm² 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 導体の種類と導体断面: AWG 16/1 導体の種類と導体断面: AWG 16/19 評価: 使用可能
導体の損傷や偶発的な緩みをテストする	標準: DIN EN 60999-1セクション9.5 / 12.00 要件: 0.2 kg 導体種類: 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 評価: 合格した要件: 0.3 kg 導体種類: 導体の種類と導体断面: 撚線0.25 mm² 導体の種類と導体断面: H05V-U0.5 評価: 合格した要件: 0.4 kg 導体種類: 導体の種類と導体断面: H07V-U1.5 導体の種類と導体断面: H07V-K1.5 導体の種類と導体断面: AWG 16/1 導体の種類と導体断面: AWG 16/19 評価: 合格した
引き抜き試験	標準: DIN EN 60999-1セクション9.5 / 12.00 要件: 0.2 kg 導体種類: 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 評価: 合格した要件: 0.3 kg 導体種類: 導体の種類と導体断面: 撚線0.25 mm² 導体の種類と導体断面: H05V-U0.5 評価: 合格した要件: 0.4 kg 導体種類: 導体の種類と導体断面: H07V-U1.5 導体の種類と導体断面: H07V-K1.5 導体の種類と導体断面: AWG 16/1 導体の種類と導体断面: AWG 16/19 評価: 合格した

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて追加のプッシュボタンの色

スライダの作動力は最大40 N

定格断面積および最小値に関連する定格電流極数。

プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に

プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に

図面上のP =　ピッチ

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

PZ 6/5圧着工具を備えたワイヤエンドフェルールの圧着形状「A」をお勧めします。

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能

ダウンロード

承認/証明書/適合証明書	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90373)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1875730000)
製品変更通知	[Changeover to ESD bags for “Tape on Reel” products](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692) [Umstellung auf ESD-Beutel bei „Tape on Reel“ Produkten](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)
ブローシャー	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
ホワイトペーパーの表面取り付け技術	[Download Whitepaper](LINK/wp_smt_EN.html)

分類

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

承認

認可	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](LINK/UL_search.html)
証明書番号（cURus）	E60693
