製品情報

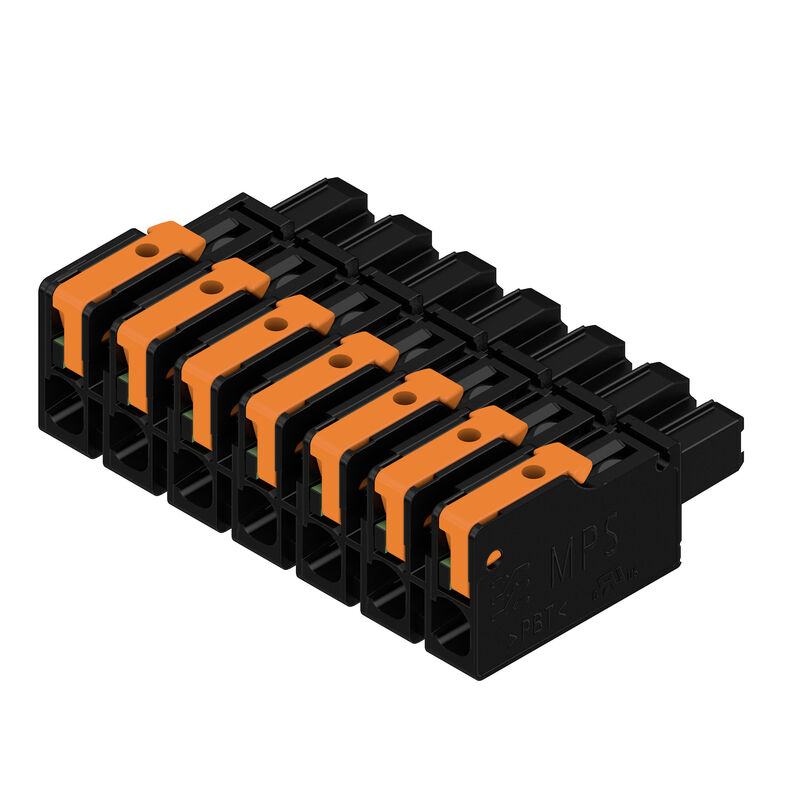

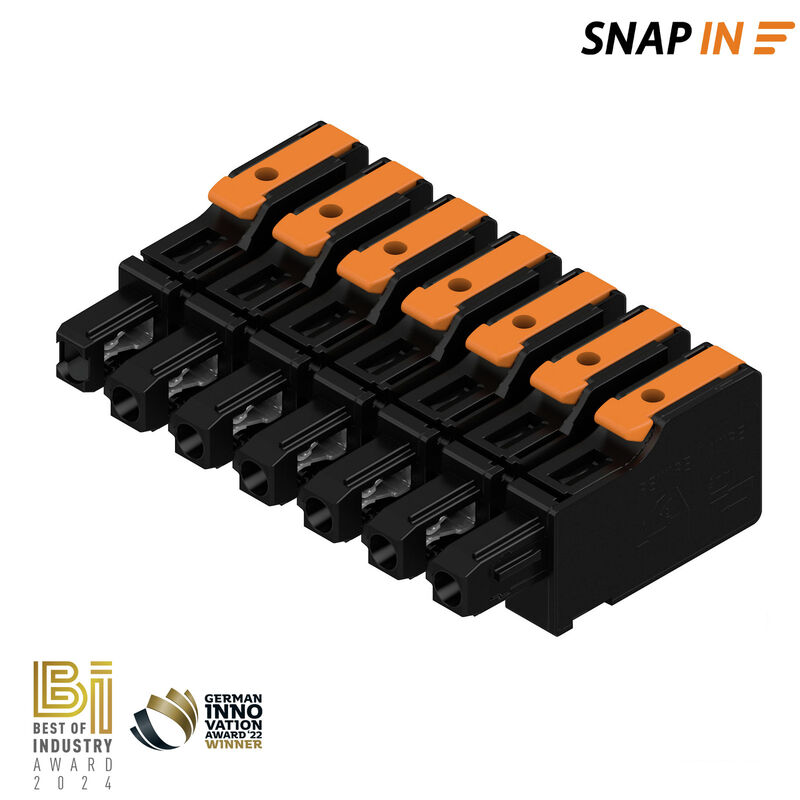

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 7.50 mm, 極数: 7, 箱 |
| 注文番号 | 8000078333 |
| 種別 | MPS 7S/07 S TN B B |
| GTIN (EAN) | 4064675622888 |
| 数量 | 36 items |
| 製品データ |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: 600 V / 18.5 A / AWG 20 - AWG 12 |
| パッケージ | 箱 |
| 深さ | 34.95 mm |
| 奥行き（インチ） | 1.376 inch |
| 高さ | 15.5 mm |
| 高さ（インチ） | 0.61 inch |
| 幅 | 50.8 mm |
| 幅（インチ） | 2 inch |
| 正味重量 | 19.349 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE 4.0 |
| 接続方式 | フィールド接続 |
| 導体接続方法 | SNAP IN |
| ピッチ (mm) (P) | 7.5 mm |
| ピッチ (インチ) (P) | 0.295 " |
| 導体取り出し方向 | 180° |
| 極数 | 7 |
| L1 (mm) | 45 mm |
| L1 (インチ) | 1.772 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 保護度合い | IP20 |
| 被覆剥き長さ | 9 mm |
| 被覆剥き長さ公差 |
|
| プラギング回数 | 25 |
| 差し込み力 / 極、最大. | 9 N |
| 引張強度/極、最大. | 8 N |
| 絶縁材 | PBT GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | I |
| 比較追跡指数（CTI） | ≥ 600 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -25 °C |
| 保管温度、最大 | 55 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 125 °C |
| クランプ範囲、最小 | 0.34 mm² |
| クランプ範囲、最大 | 4 mm² |
| 配線接続断面 AWG、最小 | AWG 20 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 4 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.34 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 2.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.34 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 2.5 mm² |
| 絶縁物外径、最大 | 4 mm |
| クランプ導体 |
|
| 参照テキスト | プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 34.6 A |
| 定格電流、最大極数（Tu=20°C） | 29.1 A |
| 定格電流、最小極数 （Tu=40°C） | 30.7 A |
| 定格電流、最大極数 （Tu=40°C） | 25.9 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 630 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電圧（グループ F / UL 1059 使用） | 1,000 V |
| 定格電流 (グループ B / UL 1059 使用) | 18.5 A |
| 定格電圧（使用グループ C/UL 1059 ） | 18.5 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 定格電流（使用グループ F/UL 1059 ） | 18.5 A |
| 導体断面積、AGW、最小 | AWG 20 |
| 導体断面積、AWG、最大 | AWG 12 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255659) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078333) |
| ユーザ文書 | [Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
