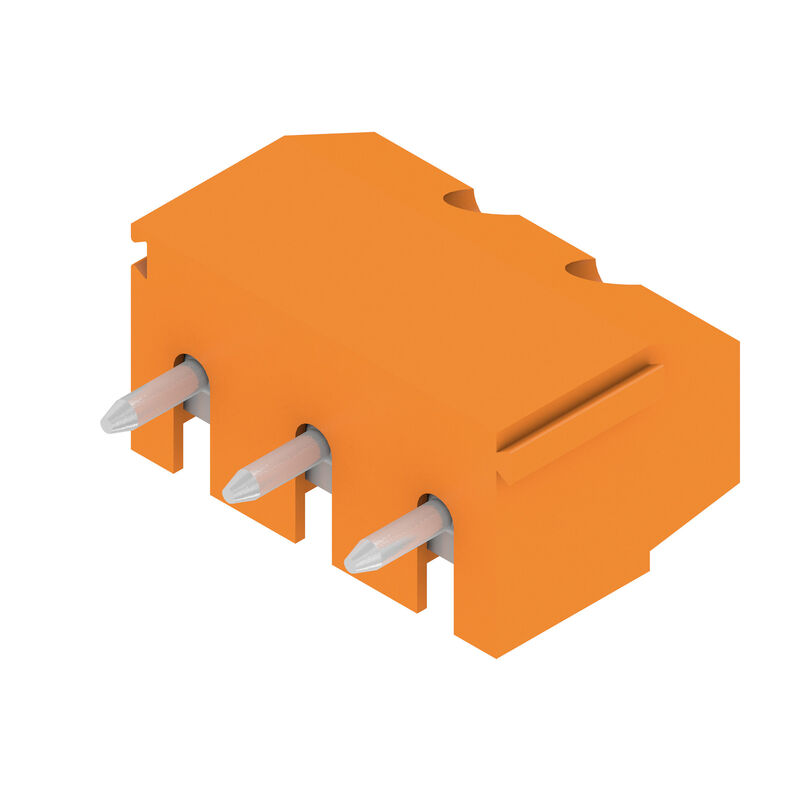

PM 5.00/03/90 3.5SN OR BX
제품 이미지
PM 5.00/03/90 3.5SN OR BX
제품 이미지
PM 5.00/03/90 3.5SN OR BX
Dimensional drawing
PM 5.00/03/90 3.5SN OR BX
Graph
PM 5.00/03/90 3.5SN OR BX
Graph

PM 5.00/03/90 3.5SN OR BX

PCB 단자대, 5.00 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1791620000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 단자대, 5.00 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스
주문 번호
1791620000
유형
PM 5.00/03/90 3.5SN OR BX
GTIN(EAN)
4032248223015
수량
500 items
제품 데이터
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
패키징
박스

치수 및 중량

깊이
8 mm
깊이 (인치)
0.315 inch
높이
13.5 mm
높이 (인치)
0.531 inch
가장 낮은 버전의 높이
10 mm
너비
15.6 mm
폭 (인치)
0.614 inch
순중량
2.46 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

시스템 매개변수

Famille de produits
OMNIMATE Signal - series PM
Technique de raccordement de conducteurs
압력 클램프 결선
Felszerelés NYÁK-ra
THT 용접 결선
도체 아웃렛 방향
90°
Passo in mm (P)
5 mm
Pitch in inches (P)
0.197 "
Liczba biegunów
3
핀 시리즈 수량
1
Uppgraderbar av kunden
예
행 수
1
Max. adjacent poles per row
24
Longueur du picot à souder (l)
3.5 mm
솔더핀 크기
d = 1.0 mm
Solder eyelet hole diameter (D)
1.3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
1
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0.4 Nm
조임 토크, 최대
0.5 Nm
클램프 스크류
M 2.5
탈피 길이
6 mm
L1(mm)
10 mm
L1(인치)
0.394 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20, PCB 상부; 컨덕터 결선 포함
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20

자재 데이터

절연재
Wemid(PA)
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
Alliage de cuivre
접점 표면
cynowana
코팅
1-3 μm Ni
4-6 μm SN
납땜 유형
매트
용접 결선의 레이어 구조
1.5...3.5 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0.13 mm²
2.5 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 14
단선, 최소 H05(07) V-U
0.13 mm²
단선, 최대 H05(07) V-U
2.5 mm²
연선, 최소 H05(07) V-K
0.13 mm²
연선, 최대 H05(07) V-K
2.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대
1.5 mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025740000
    • 탈피 길이:
      • 공칭:
        5 mm
    • 권장 와이어 종단 페룰:
      9018910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025750000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
24 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
24 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
600 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
250 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s mit 120 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Институт (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 14
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
330 mm
VPE 폭
140 mm
VPE 높이
52 mm

유형 테스트

테스트: 표시 내구성
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA, 내구성
  • 평가:
    사용 가능
테스트: 클램프 사용 가능한 단면
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • cUL 인증에 관련된 CSA에 따라 제공된 데이터 - E60693
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
