製品情報

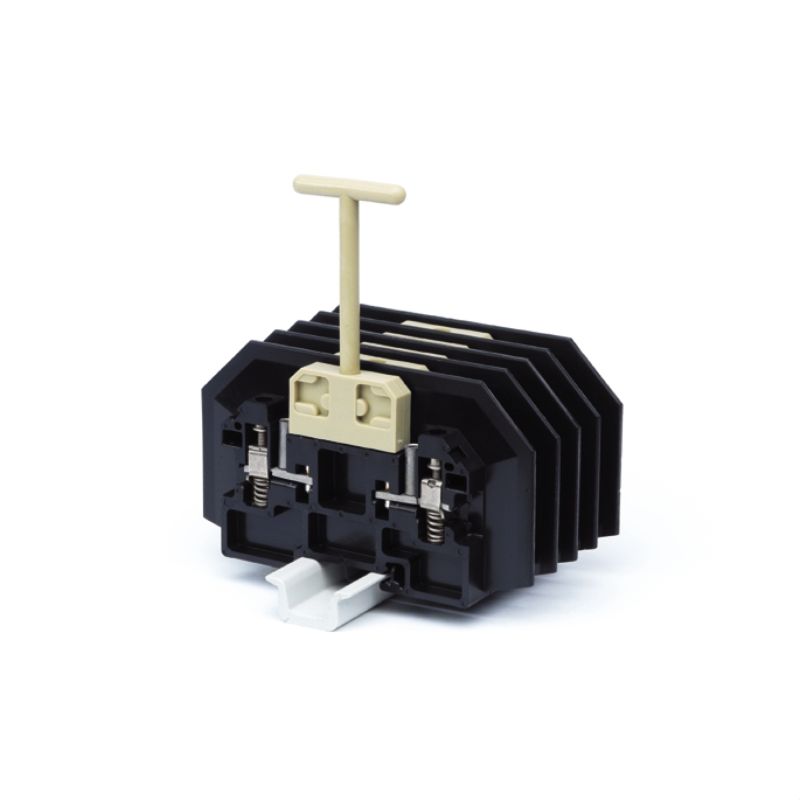

| バージョン | テスト用断路端子, ねじ接続, 黒色, 6 mm², 30 A, 1500 V, 接続数: 2, レベル数: 1, TS 35, V-0, エポキシ樹脂、EP |
| 注文番号 | 3835020000 |
| 種別 | PPT/35 |
| GTIN (EAN) | 4008190971885 |
| 数量 | 10 items |
| 深さ | 77 mm |
| 奥行き（インチ） | 3.031 inch |
| 高さ | 138 mm |
| 高さ（インチ） | 5.433 inch |
| 幅 | 15 mm |
| 幅（インチ） | 0.591 inch |
| 正味重量 | 129.54 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 160 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| 材質 | エポキシ樹脂、EP |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ねじ接続
スペーサー コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| 接続種別、追加接続 | ねじ接続 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 10 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 締付けトルク、最大. | 1.6 Nm |
| 締付けトルク、最小. | 1.2 Nm |
| 被覆剥き長さ | 12 mm |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 1.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 1.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| スリッティング | 差し込み式 |
| 一体型テストソケット | いいえ |
| 横断遮断 | 非搭載 |
| レール | TS 35 |
| 標準 | IEC 60947-7-1 |
| 定格断面 | 6 mm² |
| 定格電圧 | 1,500 V |
| 定格 DC 電圧 | 1,500 V |
| 定格電流 | 30 A |
| 最大導体電流 | 30 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| 定格インパルス耐電圧 | 15 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 汚染度 | 3 |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36539)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50309) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.3835020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3835020000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 認可 |   |
| ROHS | 適合 |
