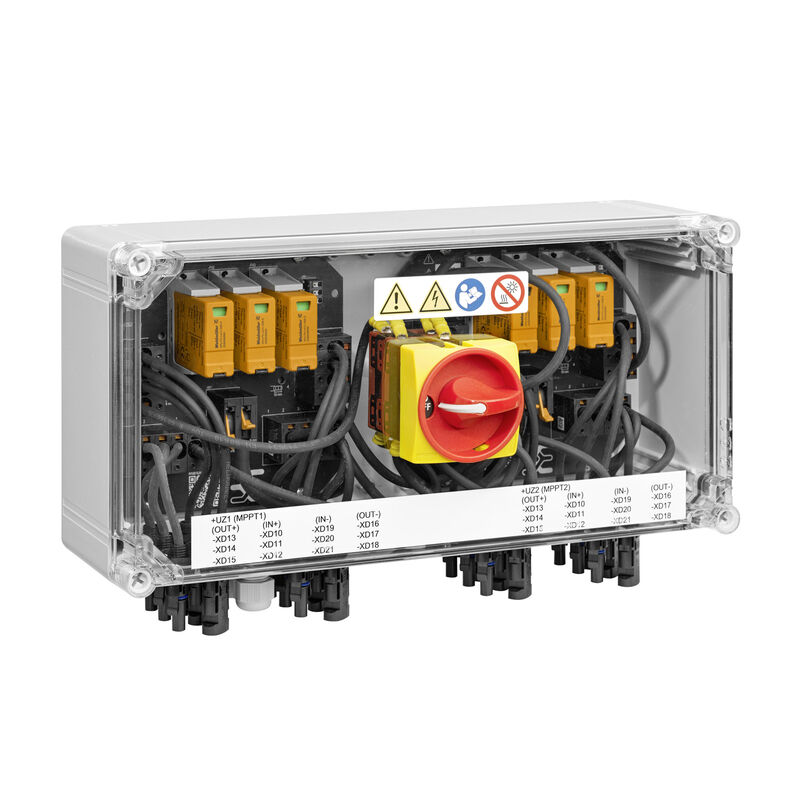

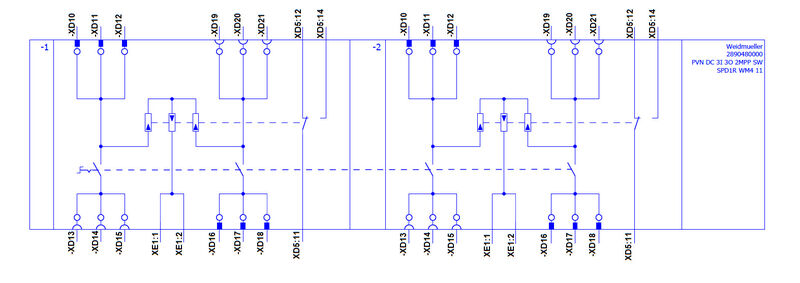

PVN DC 3I 3O 2MPP SW SPD1R WM4 11

太陽光発電, 結合器ボックス, 1100 V, 2 MPP, MPPあたり3入力/3出力, 過電圧保護 I / II, 断路器, WM4C

商品番号 2890480000

製品情報

一般注文データ

バージョン	太陽光発電, 結合器ボックス, 1100 V, 2 MPP, MPPあたり3入力/3出力, 過電圧保護 I / II, 断路器, WM4C
注文番号	2890480000
種別	PVN DC 3I 3O 2MPP SW SPD1R WM4 11
GTIN (EAN)	4064675878322
数量	1 items

寸法と重量

深さ	172 mm
奥行き（インチ）	6.772 inch
高さ	240 mm
高さ（インチ）	9.449 inch
幅	400 mm
幅（インチ）	15.748 inch
正味重量	4,335 g

温度

周囲温度	-40 °C...+50 °C
湿度	5～95%、結露なし

環境製品コンプライアンス

RoHS 対応状況	準拠
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

保証

時間間隔

5 年

電気特性

定格 DC 電圧	1,100 V
定格短期電流抵抗	定格電流: 50 A 定格電流: 67 A
最大電力ポイント当たりの電流、最大	50 A

エンクロージャ

エンクロージャ付属品	取り付けフット使用
保護等級	II
取り付け方式	壁取付け
接続種別ストリング	プラグWM4C
絶縁材	ポリエステル素材ガラス強化繊維、ポリカーボネートポリカーボネート
衝撃耐性	IEC 62208に準拠したIK08 IEC 62262に準拠したIK10

一般データ

保護度合い	IP65
設置場所	保護屋外領域（陸および海）

入力

DC 入力 + & -	導体接続: 互換性のあるケーブル断面: EN 50618:2015 配線の最小断面、最小: 4 mm² 配線断面、最大: 6 mm²
DC 入力の最大数	最大電力ポイントあたり3入力を並列接続
Fuses	いいえ
MPPあたりの入力数	≤ 3
サージ保護補助接点	ケーブル散り入れ口: ケーブル取り入れ口数: 2 導体接続: 接続方式: アクチュエータとの耐張クランプ接続フレキシブル、最大H05（07） V-K: 1.5 mm² ワイヤエンドフェルール付　DIN 46228 pt 1、最大: 1.5 mm²
ヒューズの種別	ヒューズカートリッジもホルダーもない
接続口の数	2
最大出力点数（MPP）	2
機能的アース接触	ケーブル散り入れ口: ケーブル取り入れ口数: 2 導体接続: 接続方式: ねじ接続フレキシブル、最大H05（07） V-K: 25 mm² ワイヤエンドフェルール付　DIN 46228 pt 1、最大: 16 mm²
入力数	3

出力

DC 出力 + & -	導体接続: 接続方式: WM4Cプラグインコネクタ互換性のあるケーブル断面: TÜV 2 Pfg1169/08.07 配線の最小断面、最小: 4 mm² 配線断面、最大: 6 mm²
DC出力の最大数	並列に接続された最大電力ポイント3出力あたり

サージ保護DC側

PVシステム電圧、最大U_cpv	1,100 V
サージ保護DC側	1000 VタイプI + II
保護レベル U_p (-/PE)	≤ 3.8 kV
保護レベル U_p （+/- 、-/PE 、+/PE）	≤ 3.8 kV
保護レベル U_p （+/-）	≤ 3.8 kV
保護レベル U_p （+/PE）	≤ 3.8 kV
待機消費電力P_C	< 0.2 W
放電電流 I_n （8/20µs）	20 kA
放電電流、最大 (8/20 µs)	40 kA
最大連続動作電圧 DC UCPV モード +/-、-/PE、+/PE	1,100 V
短絡電流 I_SCPV	11,000 A
総出力電流I_合計（10/350μs）	12.5 kA
総出力電流I_合計（8/20µs）	50 kA
要件等級	タイプI/II
雷テスト電流I_imp (10/350 µs)	6.25 kA

DC 負荷ブレークスイッチ

スイッチ断路器の実行	カバーを入れ替える
モーター駆動可能	いいえ
動作サイクル数	10000
定格インパルス耐電圧	8 kV
定格短絡投入電流	1.4 A
定格電流での遮断操作サイクル数	300
断路器容量の切り替え	DC-PV1 IEC 60947-3

ダウンロード

承認/証明書/適合証明書	[Declaration of Conformity 3In/Out 2MPP New](https://mdcop.weidmueller.com/mediadelivery/asset/900_318549)
エンジニアリングデータ	[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302135)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2890480000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2890480000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2890480000&norm=0)
技術文書	[2932710000_00_03-2023_DRILL-TEMP_PV-Next_20-40](https://mdcop.weidmueller.com/mediadelivery/asset/900_295796)
ユーザ文書	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini double enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_318997)
ホワイトペーパー	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)

分類

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

入札仕様書

長体仕様

Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
3 outputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

Max. string voltage Uoc: 1100V
1 class/type I + II combined arrester with signal contact
With load break switch for safe separation of the string lines
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 240x200x172 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011
