製品情報

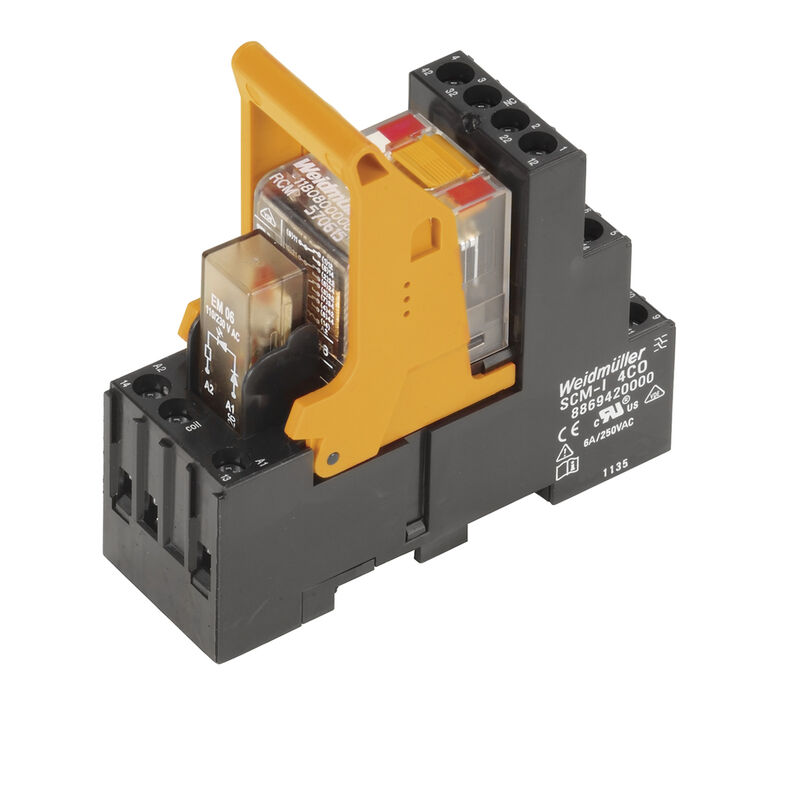

| バージョン | RIDERSERIES RCM, リレーモジュール, 接点数: 4, CO接点 AgNi, 定格制御電圧: 230 V AC, 持続電流: 6 A, ねじ接続, テストボタンが使用可能: はい |
| 注文番号 | 8921060000 |
| 種別 | RCMKIT-I 230VAC 4CO LD |
| GTIN (EAN) | 4032248692293 |
| 数量 | 10 items |
| 深さ | 78.3 mm |
| 奥行き（インチ） | 3.083 inch |
| 高さ | 77 mm |
| 高さ（インチ） | 3.031 inch |
| 幅 | 27.2 mm |
| 幅（インチ） | 1.071 inch |
| 正味重量 | 106.5 g |
| 保管温度 | -40 °C...70 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 相対湿度40℃/93%、結露なし |
| REACH SVHC | / |
| 定格制御電圧 | 230 V AC |
| 定格電流 AC | 5.7 mA |
| 公称出力 | 1.31 VA |
| コイル抵抗 | 19465 Ω ± 15 % |
| コイル公差 | 15 % |
| ステータス表示 | 赤色LED |
| 定格スイッチング電圧 | AC240 V |
| 持続電流 | 6 A |
| 定格負荷の最大回路周波数 | 0.1 Hz |
| 最大開閉電圧、AC | 250 V |
| 最小スイッチング電源 |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| 突入電流 | 12 A / 20 ms |
| AC スイッチング容量（抵抗）、最大 | 1500 VA |
| DC スイッチング容量（抵抗）、最大 | 144 W @ 24 V |
| スイッチオン遅延 | ≤ 15 ms |
| スイッチオフ遅延 | ≤ 10 ms |

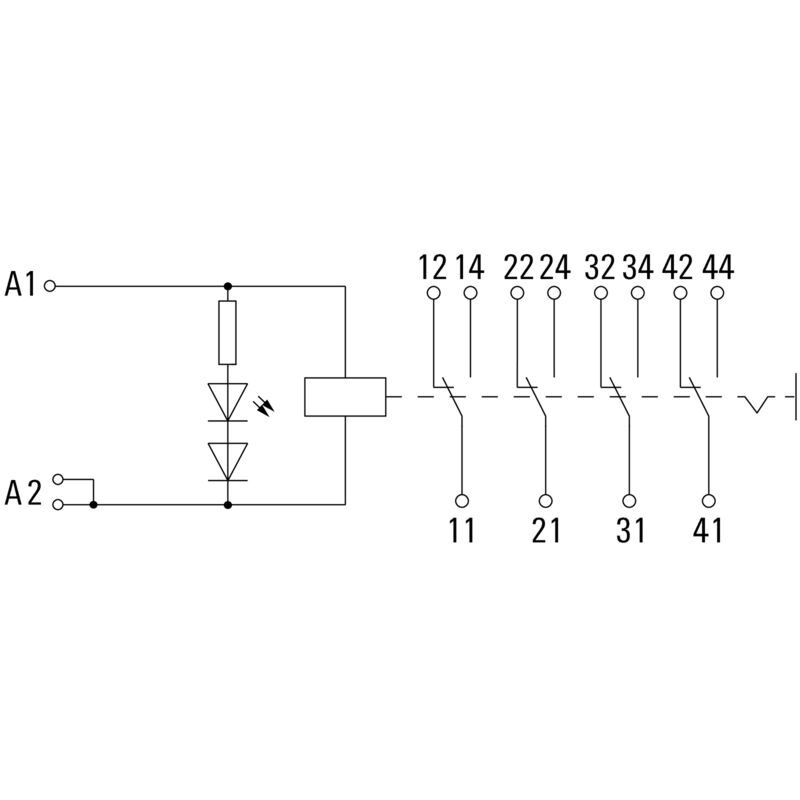

| 接点の種別 | 4 CO接点 (AgNi) |
| 機械的耐用期間 |
ACコイル20 x 106開閉サイクル
DCコイル30 x 10 6開閉サイクル |
| レール | TS 35 |
| テストボタンが使用可能 | はい |
| テストボタンのバージョン |
ロック可能なテストボタン
一時テストボタン |
| メカニカルスイッチの位置表示 | はい |
| 色 | 黒色 |
| 定格電圧 | 250 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 絶縁材グループ | IIIa |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 4 mm |
| 制御側 – 負荷側の耐電圧 | 2.5 kVeff / 1分 |
| 隣接接点の耐電圧 | 2 kVeff / 1分 |
| 開接点の耐電圧 | 1.2 kVeff /1分 |
| インパルス耐電圧 | 5 kV (1.2/50 µs) |
| 保護度合い | IP20 |
| 証明書番号（CSA）リレー | 249409-2426937 |
| 証明書番号（CSA）ベース | 249409-2295474 |
| 認証書番号（DNV） | TAA000011A |
| 証明書番号（cURus）リレー | E522350 |
| 証明書番号（cURus）ベース | E223759 |
| 導体接続方法 | ねじ接続 |
| 被覆剝き長さ、定格接続 | 8 mm |
| 締付けトルク、最小. | 0.5 Nm |
| 締付けトルク、最大. | 0.7 Nm |
| クランプ範囲、定格接続 | 2.5 mm² |
| クランプ範囲、最小 | 1 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 導体断面、固定式、最小 | 1 mm² |
| 導体断面、固定式、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 1 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 1 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 1 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、2本のクランプ可能な配線、最小 | 1 mm² |
| 配線断面、細径撚線、2本のクランプ可能な配線、最大 | 1.5 mm² |
| 刃寸法 | サイズPZ1 |
| 製品情報 | 完全に開いたクランピングヨーク接続の接続済み導体非搭載 IP20。 |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35408) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55229) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8921060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8921060000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8921060000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| 認可 |    |
| ROHS | 適合 |
