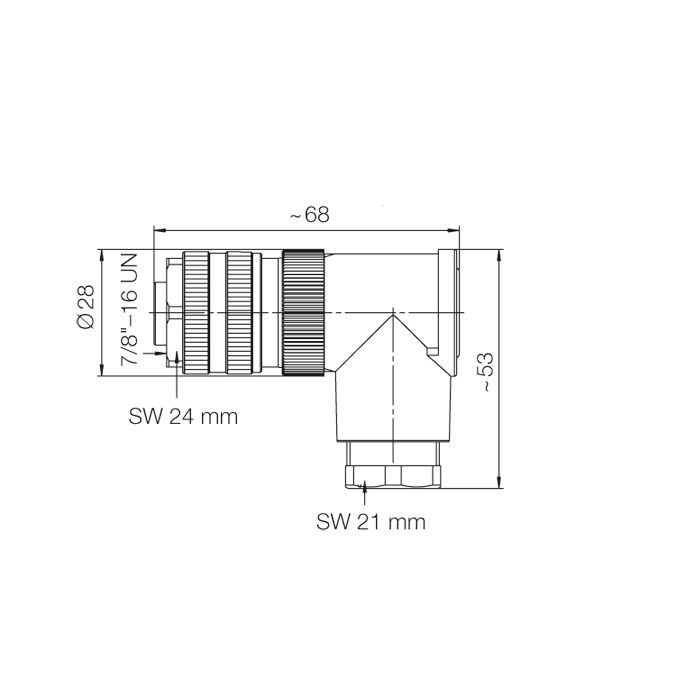

SAIBW-4/11-7/8
SAIBW-4/11-7/8
SAIBW-4/11-7/8
Esquema de polos
Socket

SAIBW-4/11-7/8

Field attachable connector, 7/8"

N.º de artículo 1292070000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 12
Zulassungen General ordering data Wymiary i masa Umweltanforderungen Datos técnicos conectores de libre configuración Datos generales Classifications

Zulassungen

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E307231

General ordering data

Versión
Field attachable connector, 7/8"
Código
1292070000
Tipo
SAIBW-4/11-7/8
GTIN (EAN)
4050118086966
CPZ
1 Pezzo

Wymiary i masa

Масса нетто
55 g

Umweltanforderungen

Estado de cumplimiento de la directiva RoHS
Konform mit Ausnahme
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Datos técnicos conectores de libre configuración

Ciclos de enchufado
≥ 50
Codificación
ninguna
Conexión de apantallamiento
No
Corriente nominal
9 A
Corriente nominal
9 A (4 y 5 polos), 12 A (3 polos)
Diámetros de cable, max.
10 mm
Diámetros de cable, min.
8 mm
Grado de polución
3
Género del contacto
Hembra
Material capotas
PBT
Material de contacto
CuZn
Material del anillo roscado
Fundición inyectada de cinc
Número de polos
4
Prensaestopas
PG 11
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Sección de conexión del conductor, max.
1,5 mm²
Sección de conexión del conductor, min.
0,5 mm²
Sección de conexión, máx.
1,5 mm²
Sección de conexión, mín.
0,14 mm²
Superficie de contacto
bañado en oro
Tensión nominal
300 V
Tipo de conexión
Conexión brida-tornillo
Tipo de protección
IP67

Datos generales

Ciclos de enchufado
≥ 50
Codificación
ninguna
Conexión 1
7/8"
Conexión 2
Tornillo
Conexión de apantallamiento
No
Corriente nominal
9 A
Corriente nominal
9 A (4 y 5 polos), 12 A (3 polos)
diámetro externo del conductor
-
Diámetros de cable, max.
10 mm
Diámetros de cable, min.
8 mm
Grado de polución
3
Material capotas
PBT
Material de contacto
CuZn
Número de polos
4
Prensaestopas
PG 11
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Rosca de conexión
7/8"
Sección de conexión del conductor, max.
1,5 mm²
Sección de conexión del conductor, min.
0,5 mm²
Sobretensión de choque nominal
4.000 V
Superficie de contacto
bañado en oro
Tensión nominal
300 V
Tensión nominal
300 V
Tensión nominal (UL)
600 V
Tipo de conexión
Conexión brida-tornillo
Tipo de protección
IP67

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
