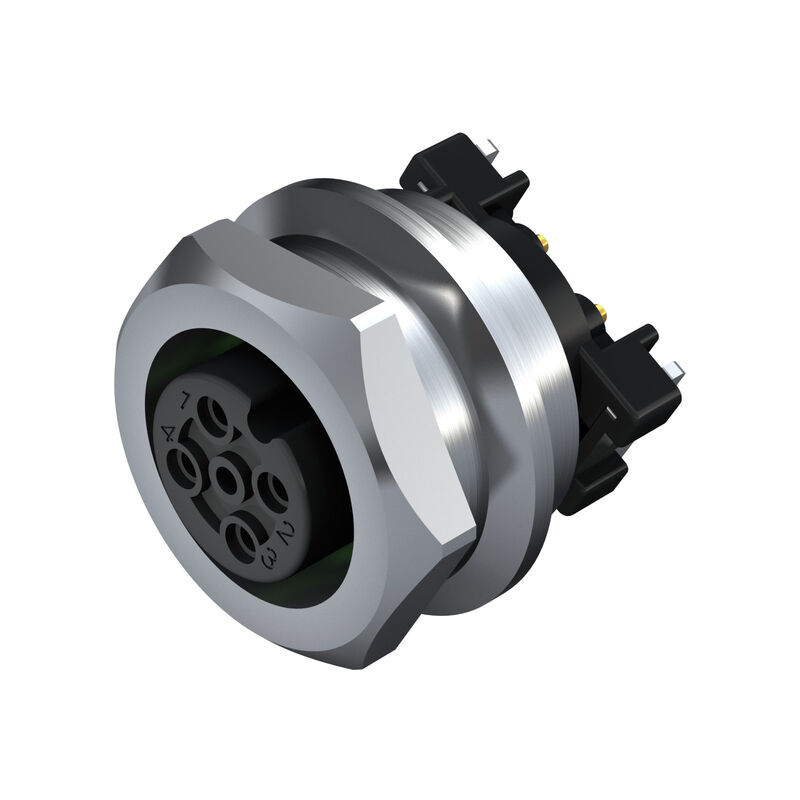

SAIE-M12B-8-9/14SMT
図に類似
SAIE-M12B-8-9/14SMT
寸法図
SAIE-M12B-8-9/14SMT
極スキーム
M12 = A-coded
SAIE-M12B-8-9/14SMT
PCB設計

SAIE-M12B-8-9/14SMT

組み込み型プラグ, M12, 取り付けスレッド: M 14, 極数: 8, 撚線/ケーブル長:

商品番号 2423440000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 26
承認 一般注文データ 寸法と重量 環境製品コンプライアンス PCBプラグインコネクタの技術データ 一般情報 材料データ システムパラメータ 分類

承認

ROHS
適合

一般注文データ

バージョン
組み込み型プラグ, M12, 取り付けスレッド: M 14, 極数: 8, 撚線/ケーブル長:
注文番号
2423440000
種別
SAIE-M12B-8-9/14SMT
GTIN (EAN)
4050118431384
数量
25  items

寸法と重量

正味重量
8.1  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCBプラグインコネクタの技術データ

コーディング
A-coded
シールド接続
いいえ
ハウジング
M12ソケット
ハウジング表面
ニッケルめっきした
取り付けスレッド
M14
極数
8
設置高さ
9  mm
公称電圧
30  V
定格電圧
250 V（4極）/60 V（5極）/30 V（8極）
公称電流
2  A
定格電流
4 A（4 極および5 極）/2 A（8 極）
温度範囲
-30…80 °C
保護度合い
IP67
接触表面
Au （ゴールド）
ハウジング主要材質
CuZn
ニッケルメッキ
接続スレッド
M12
締付けトルク
M12：0.8Nm
取り付けスレッド
M 14
取り付けトルク
  • 最大.:
    1.2 Nm
取り付けトルク範囲
1.2 Nm
PCB の取り付け
SMDはんだ接続
絶縁抵抗
100 M
汚染度
3（シール済範囲内に2）
プラギング回数
≥ 100
接点材質
銅合金
ロックナット材質
ニッケルメッキCuZn
フランジ取り付けハウジングの材質
ニッケルメッキCuZn

一般情報

極数
8
ハウジング主要材質
CuZn
ニッケルメッキ
接続スレッド
M12
接点材質
銅合金
接触表面
Au （ゴールド）
保護度合い
IP67
プラギング回数
≥ 100

材料データ

接点材質
銅合金
接触表面
Au （ゴールド）

システムパラメータ

PCB の取り付け
SMDはんだ接続
ピンモデルシリーズ数量
1
プラギング回数
≥ 100
保護度合い
IP67
極数
8
絶縁抵抗
100 M

分類

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
