SAIL-M12BW-5-1.2U
SAIL-M12BW-5-1.2U
Dessin coté
Angled socket
SAIL-M12BW-5-1.2U
Schéma des pôles
M12 = A-coded
SAIL-M12BW-5-1.2U
Schéma
SAIL-M12BW-5-1.2U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-5-1.2U

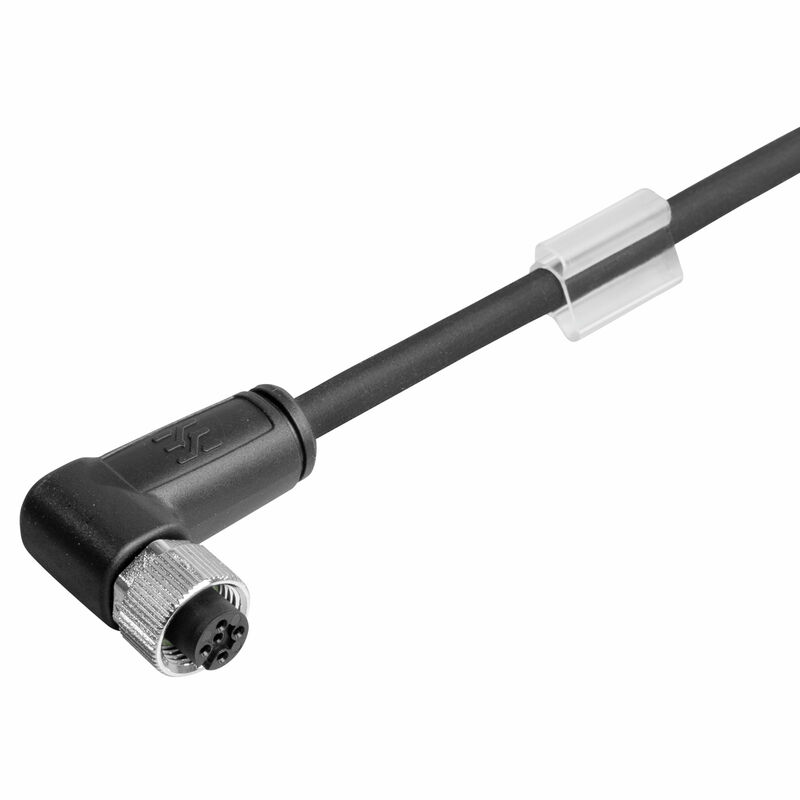

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 1.2 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 9457690120
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 7 Autres produits de la même gamme 13
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Datos técnicos del cable 일반 기술 데이터 Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 1.2 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Order No.
9457690120
Type
SAIL-M12BW-5-1.2U
GTIN (EAN)
4032248229024
Qté.
1 Pièce

Dimensions et poids

Poids net
52,8 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Accélération
5 m/s²
Blindé
No
Codage couleur
갈색
흰색
파란색
검은색
회색
Couleur de la gaine
black (similar to RAL 9005)
Cycles de courbure
12 millions
Cycles de courbure à la torsion
> 5 Mio.
Délka krutu
1 m
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Non
Isolation
PP
Longueur de câble configurable
Non
Longueur du câble
1,2 m
Matériau de la gaine
PUR
Nombre de conducteurs
5
Number of poles
5
Outside diameter
4.7 mm ± 0.15 mm
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Résistance de soudage
Non
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
selon CEI 60332-2-2
Résistance à la torsion
180 °/m
Résistant à l'hydrolyse et aux microbes
Oui
Réticulé par irradiation
Non
sans LABS
Oui
Section du conducteur
0,34 mm²
Tenue aux huiles
Oui
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
3,33 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

일반 기술 데이터

Coding
A-coded
Connection thread
M12
Contact surface
позолоченный
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Non
LED
Non
Nominal current
4 A
Nominal voltage
60 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
Vissé
IP69
Temperature range of housing
-25...+85 °C
Threaded ring material
Zinc injecté sous pression
Tightening torque
M12 : 0,8 - 1,2 Nm
Version
Femelle coudée

Propriétés électriques

Insulation resistance
108 Ω
Nominal voltage
60 V

Normes générales

Norme de connecteur
CEI 61076-2-101
Nº de certificat (cULus)
E307231

Normes

Norme de connecteur
CEI 61076-2-101

Mâle gauche

Plug left
M12, Codage A, IP69, Contact femelle, Coudé à 90°, Plastique, non blindé

Mâle droite

Plug right
extrémité libre du conducteur

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
