SAIL-M12BW-CD-3.0A
SAIL-M12BW-CD-3.0A
Dimensioned drawing
Socket angled
SAIL-M12BW-CD-3.0A
Schéma des pôles
M12 = A-coded
SAIL-M12BW-CD-3.0A
Schéma
SAIL-M12BW-CD-3.0A
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-CD-3.0A

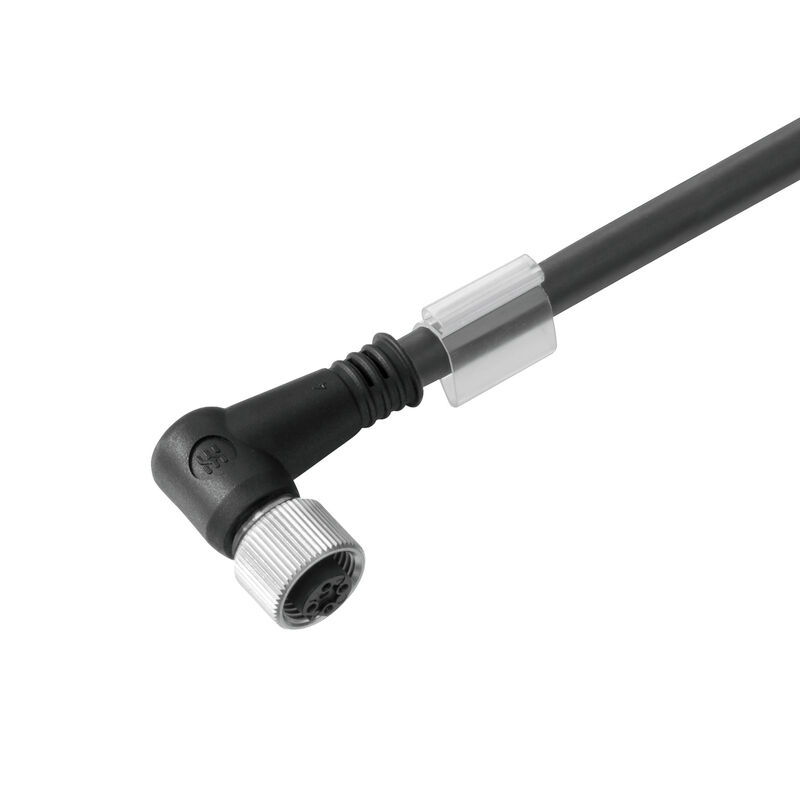

Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 3 m, Femelle coudée, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1061980300
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 4
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Obecné standardy Plug, left Stecker rechts Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Informations générales de commande

Version
Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 3 m, Femelle coudée, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Order No.
1061980300
Typ
SAIL-M12BW-CD-3.0A
GTIN (EAN)
4032248811632
Qté.
1 Pièce

Dimensions et poids

Length
3 m
Longueur (pouces)
118,11 inch
Poids net
204 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Aderquerschnitt
0,34 mm²
Aderquerschnitt (Print/Online)
2 x 0,34 mm² + 2 x 0,22 mm²
Anzahl der Adern
5
Bending cycles
5 Mio
Beschleunigung
7 m/s²
Biegeradius min., bewegt
10 x diamètre du câble
Configurable cable length
Non
Couleur de la gaine
violet
Geschirmt
Oui
Halogene
Non
Hybrid cable
Oui
Isolation
PE
Longueur du câble
3 m
Resistance to spread of flame
gemäß IEC 60332-1-2
gemäß UL1581 UL/ CUL FT1
Resistente alle perle di saldatura
Nein
Reticulado por radiación
Nein
Sheath material
PUR
Speed
180 m/min
Színkód gyűrű
rot
schwarz
weiß
blau
Tenue aux huiles
EN 50363-10-2
Vhodné pro nosiče kabelů
Ja
Welding spark resistance
Non
온도 범위, 이동
-20...80 °C
외경
6.9 mm ± 0.3 mm
폴 수
5

Caractéristiques techniques générales

Coding
Codage A
Connection thread
M12
Contact material
CuZn35PB2
Contact surface
doré
Housing main material
PUR
jumpered
Non
LED
Non
Nominal current
4 A
Nominal voltage
125 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
Temperature range of housing
-25…+80 °C
Threaded ring material
Sárgaréz, nikkelezett
Tightening torque
M12: 0,8 - 1,2 Nm
Version
Hona, vinklad

Propriétés électriques

Nominal voltage
125 V

Obecné standardy

Norme de connecteur
IEC 61076-2-101
Nº de certificat (cULus)
E307231

Plug, left

Plug left
M12, A-codiert, Polzahl: 5, IP67, Buchsenkontakt, gewinkelt 0°, Stecker, geschirmt

Stecker rechts

Plug right
Freies Leiterende

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
