SAIL-M12GM12G-3-12.3U
SAIL-M12GM12G-3-12.3U
Profilritning
Male, straight
SAIL-M12GM12G-3-12.3U
Profilritning
Straight socket
SAIL-M12GM12G-3-12.3U
Polschema
Male
SAIL-M12GM12G-3-12.3U
Polschema
Socket
SAIL-M12GM12G-3-12.3U
Kopplingsbild
Schaltbild

SAIL-M12GM12G-3-12.3U

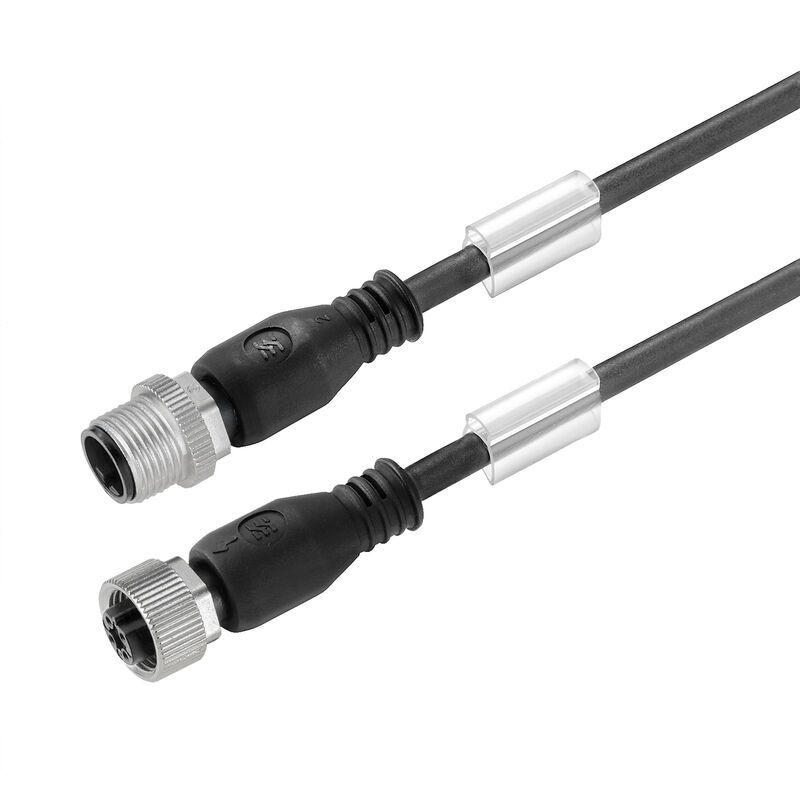

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 3, 12.3 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 9457231230
Ladda ner datablad Nedladdningar av produkter Teknisk support
Använda produkter 82
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Normer Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 3, 12.3 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
9457231230
Typ
SAIL-M12GM12G-3-12.3U
GTIN (EAN)
4050118627299
Förp.
1 items

Mått och vikter

Diameter
3,8 mm
Nettovikt
274 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

PP
Alogeni
Nej
Antal poler
3
Böjradie min, fast monterad
5 x kabeldiameter
Bending cycles
12 milj.
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Color de revestimiento
svart
Färkodning
brun
blå
svart
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
hastighet
3,33 m/s
Hydrolys- och mikrobresistent
Ja
Hygroskopiskt mantelmaterial
Ja
Konfigurerbar kabellängd
Ja
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Ja
Longitud de cable
12,3 m
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Przyspieszenie
5 m/s²
Resistencia al aceite
Ja
Suitable for cable carriers
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...60 °C
Vridningslängd
1 m
Vridtålighet
180 °/m
Ytterdiameter
3.8 mm ± 0.15 mm
árnyékolt
Nej
Érkeresztmetszet
0,34 mm²
Радиус изгиба мин., изменяющийся
10 x kabeldiameter

Allmänna tekniska data

Anslutningsgänga
M12 / M12
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kontaktyta
förgylld
LED
Nej
Material låsring
Zinkpressgjutning
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Skyddsklass
IP65
IP66
IP67
IP68
i åtdraget tillstånd
IP69
Stickcykler
≥ 100
Stöt- och vibrationssäker motsvarande
Avsnitt B
Temperaturområde kapsling
-25…+85 °C
Utförande
Stift, rakt - uttag, rakt

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

Normer

Shock and vibration proof according to
Avsnitt B

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, IP69, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger
M12, A-kodad, IP69, honkontakt, rak, Plast, oskärmad

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
