SAIL-M12GM12G-3-3.2U
SAIL-M12GM12G-3-3.2U
Pole scheme
Male, straight
SAIL-M12GM12G-3-3.2U
Detailed drawing
Straight socket
SAIL-M12GM12G-3-3.2U
Pole scheme
Male
SAIL-M12GM12G-3-3.2U
Pole scheme
Socket
SAIL-M12GM12G-3-3.2U
Wiring diagram
Schaltbild

SAIL-M12GM12G-3-3.2U

Dette produkt er snart ikke længere tilgængeligt.

Ultima data dell’ordine: /Date(1790719200000)/

Alternative product: 9457230350

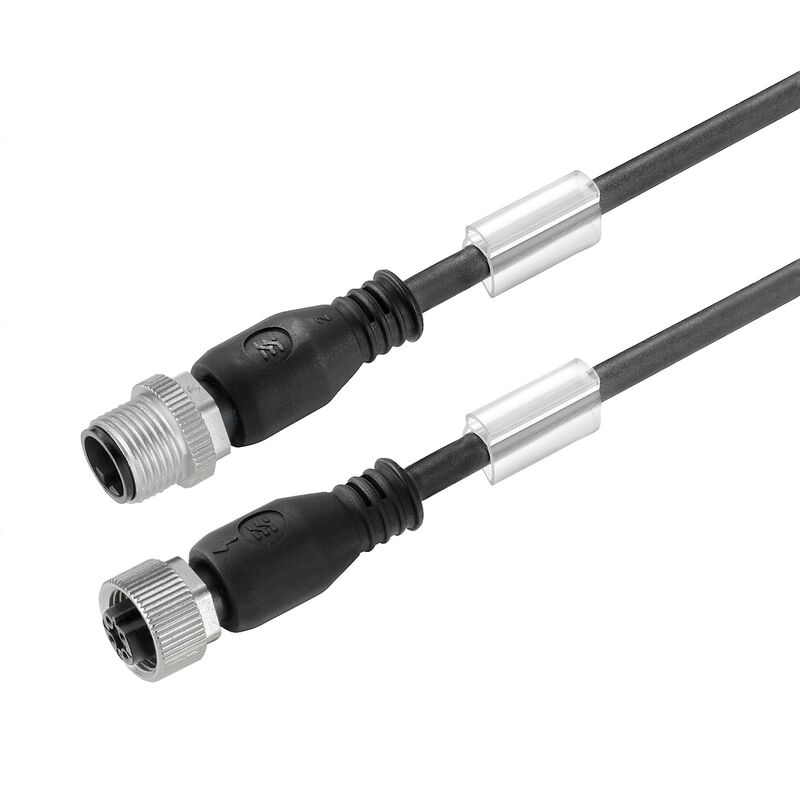

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 3.2 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Produkt ID 9457230320
Download datablad 제품 다운로드 Engineering-support
Anvendte produkter 82
Tanúsítványok Informations générales de commande Dimensioni e pesi Termékek környezetvédelmi megfelelősége Technische Daten Kabel Allgemeine Technische Daten Electrical properties Standards Plug, left Mâle droite Illustrazione del prodotto Besorolások

Tanúsítványok

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Informations générales de commande

Ausfuehrung
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 3.2 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Best.-Nr.
9457230320
Art
SAIL-M12GM12G-3-3.2U
GTIN (EAN)
4050118620214
CPZ
1 Pezzo
Stato consegna
In futuro questo articolo non sarà più disponibile.
Ultima data dell’ordine
/Date(1790719200000)/
Alternative product
[9457230350](~/p/9457230350)

Dimensioni e pesi

Peso netto
79,2 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétellel
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Barevné kódování
braun
blau
schwarz
Barva opláštění
schwarz
Bez LABS
Ja
Cykly ohybu
12 Mio.
Cykly ohybu v krutu
> 5 Mio.
Délka kabelu
3,2 m
Délka krutu
1 m
Halogen
No
Hydrolýza a odolnost proti mikrobům
Yes
Izolace
PP
Konfigurovatelná délka kabelu
Yes
Materiál pláště
PUR
Odolnost proti zkrutu
360 °/m
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Odolnost vůči jiskrám ze sváření
No
Odolnost vůči olejům
Conforme a la norma IEC 60811:404
Odolné vůči perlám kovu ze svařování
No
Poloměr ohybu, min., pohyblivý
10 x diámetro del cable
Poloměr ohybu, min., stacionární
5 x diámetro del cable
Počet pólů
3
Průřez jádra
0,34 mm²
Rychlost
5 m/s
Stíněný
Non
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vhodné pro nosiče kabelů
Oui
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
4.3 mm ± 0.2 mm
Zesítěné vyzařování
Non
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Allgemeine Technische Daten

Anschlussgewinde
M12 / M12
Ausführung
Stift, gerade - Buchse, gerade
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
Gold-plated
LED
No
Material Gewindering
Diecast zinc
Nennspannung
250 V
Nennstrom
4 A
Schock- und Vibrationssicher gemäß
Section B
Schutzart
IP65
IP66
IP67
IP68
when screwed in
IP69
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25...+85 °C
Verschmutzungsgrad
3

Electrical properties

Nennspannung
250 V
Odpor izolace
108 Ω

Standards

Odolnost proti otřesům a vibracím podle
Section B

Plug, left

Stecker links
M12, A-coded, IP69, male contact, straight, Plastic, unshielded

Mâle droite

Stecker rechts
M12, Codage A, IP69, Contact femelle, droit, Plastique, non blindé

Illustrazione del prodotto

Titolo dell'immagine 08
L'utensile ideale: Screwty ® con funzione di coppia
Disegno legenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
