SAIL-M12GM12W-3L7.5T
SAIL-M12GM12W-3L7.5T
詳細図面
Male, straight
SAIL-M12GM12W-3L7.5T
寸法図
Angled socket
SAIL-M12GM12W-3L7.5T
極スキーム
Male
SAIL-M12GM12W-3L7.5T
極スキーム
Socket
SAIL-M12GM12W-3L7.5T
配線図

SAIL-M12GM12W-3L7.5T

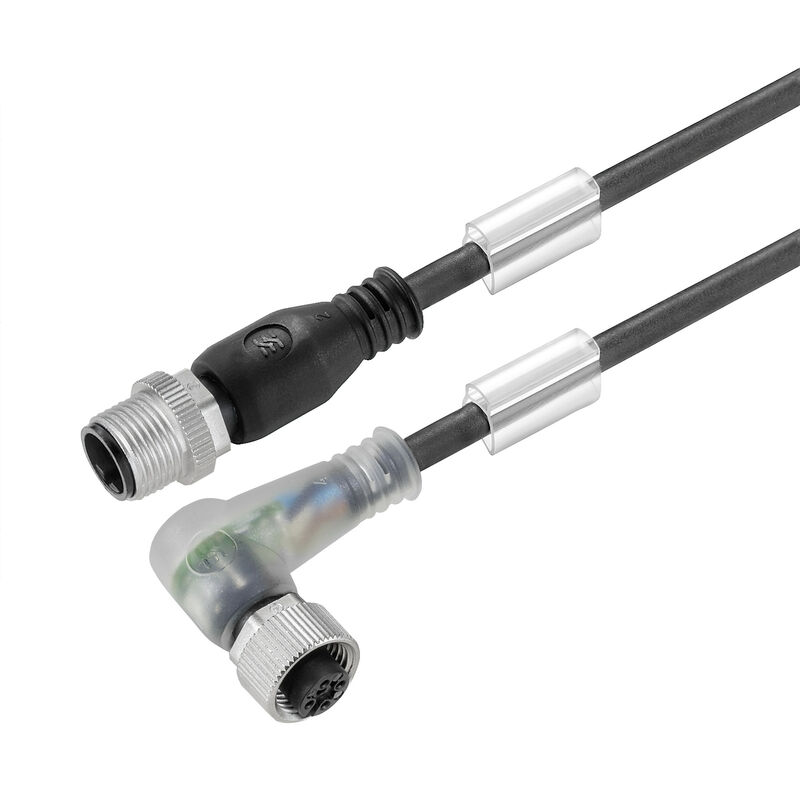

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 7.5 m, ピン、ストレート – ソケット、90°, シールド仕様: いいえ, LED: はい, シース材料: PUR, ハロゲン: いいえ

商品番号 1004320750
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
付属品 7 関連製品 7
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 一般基準 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UL）
E307231

一般注文データ

Version
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 7.5 m, ピン、ストレート – ソケット、90°, シールド仕様: いいえ, LED: はい, シース材料: PUR, ハロゲン: いいえ
Order No.
1004320750
Type
SAIL-M12GM12W-3L7.5T
GTIN (EAN)
4032248733521
数量
1 items

寸法と重量

正味重量
572 g

環境製品コンプライアンス

RoHS Compliance Status
準拠 (免除あり)
RoHS 면제(해당되거나 알려진 경우)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
いいえ
Apto para cadena de arrastre
はい
Cable length
7.5 m
Ciclos de flexión
10 Mio
Color de revestimiento
黒色
Código de color
茶色
青色
黒色
Diámetro exterior
4.9 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20233 (80 °C / 300 V)
Gama de temperatura, fija
-40...105 °C
Gama de temperatura, móvil
-30...105 °C
Halógenos
いいえ
Longitud del conductor configurable
いいえ
Material de la funda
PUR
Número de polos
3
Radio de flexión mín., con movimiento
7.5 x ケーブル直径
Radio de flexión mín., fijo
4 x ケーブル直径
Resistencia a chispas de soldadura
はい
Resistencia a la torsión
360 °/m
Resistente a las salpicaduras de soldadura
はい
Reticulado por radiación
いいえ
Sección del conductor
0.34 mm²
Velocidad
200 m/s

一般的な技術データ

Connection thread
M12/M12
LED
はい
Вид защиты
IP65
IP66
IP67
IP68
IP69
ねじ込み
Диапазон температур корпуса
-25 - +85 °C
Исполнение
ピン、ストレート – ソケット、90°
Кодировка
A-coded
Материал контакта
CuZn35PB2
Материал резьбового кольца
ダイキャスト亜鉛
Момент затяжки
M12：0.8 ～ 1.2 Nm
Номинальное напряжение
24 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
金メッキ
Размер под ключ
12 mm
соединено перемычкой
該当なし
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

電気プロパティ

Nominal voltage
24 V
Resistencia del aislamiento
108 Ω

一般基準

Standardní konektor
IEC 61076-2-101
証明書番号（UL）
E307231

標準

コネクタ規格
IEC 61076-2-101

プラグ、左

左プラグ
コネクタ, M12, A コード化, 極数: 3, IP69, オス型接点, 直線, シールドなし

プラグ、右

Plug right
コネクタ, M12, A コード化, 極数: 3, IP69, メス型接点, 角度90°, LED, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
