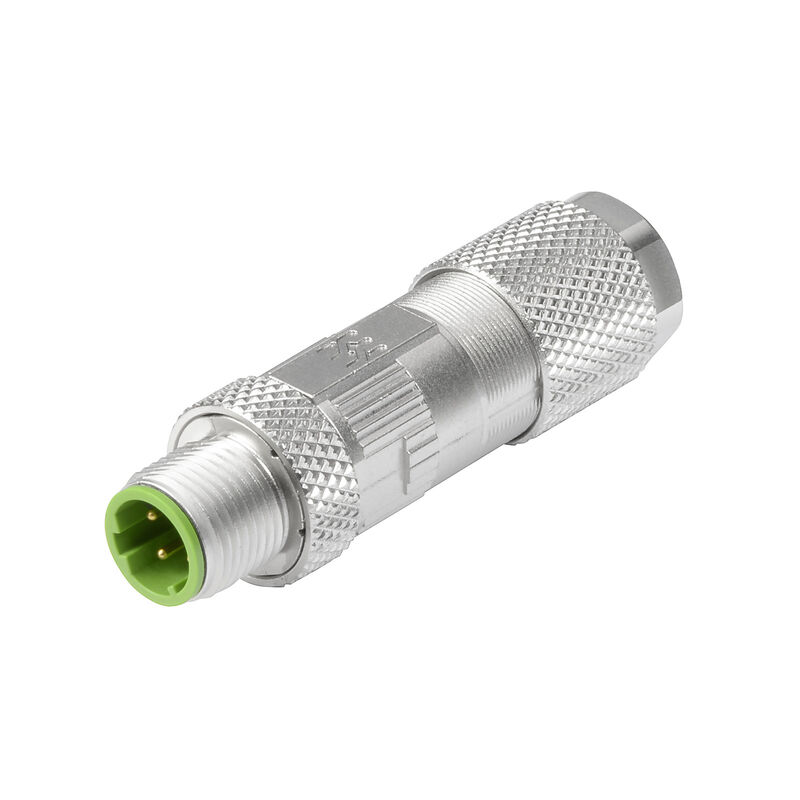

SAISGI-M-4D-5/9.7-M12
SAISGI-M-4D-5/9.7-M12

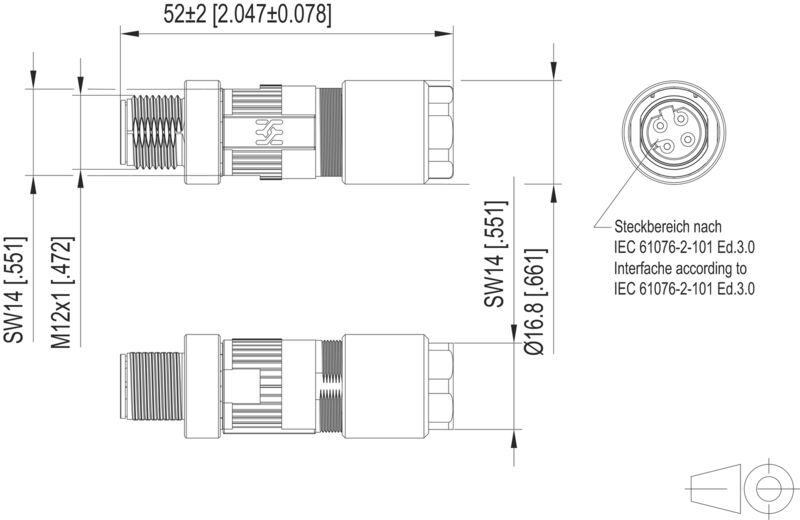

Габаритный чертеж
SAISGI-M-4D-5/9.7-M12

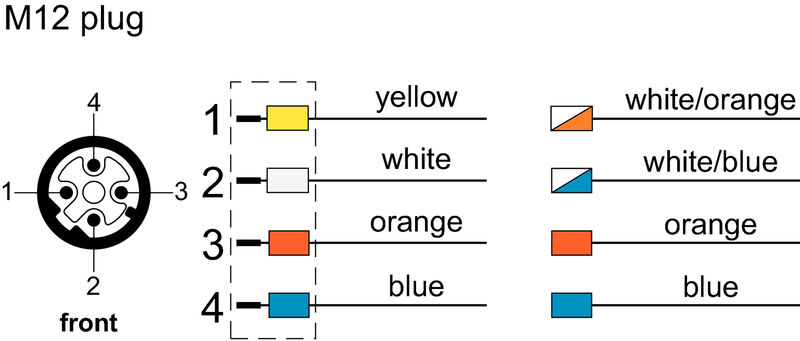

Развод контактов

SAISGI-M-4D-5/9.7-M12

Разъем, подключаемый в поле, M12

№ продукта 2544780000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 3
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные, настраиваемые вставные разъемы Общие данные Электрические свойства Общие стандарты Стандарты Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Разъем, подключаемый в поле, M12
Заказ №
2544780000
Тип
SAISGI-M-4D-5/9.7-M12
GTIN (EAN)
4050118554762
Кол.
1 Штука

Размеры и массы

Диаметр
16,8 mm
Масса нетто
25,9 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Технические данные, настраиваемые вставные разъемы

Cable diameter, min.
5 mm
Codierung
D-кодировка
Conductor cross-section, min.
0,14 mm²
Csatlakozás típusa
Соединение путем прорезания изоляции (IDC)
Kategoria
Cat. 5
LED
Нет
Ledardiameter, max.
0,34 mm²
Materiale base della custodia
Никелированный цинк (литье под давлением)
Pólusszám
4
Resistenza d'isolamento
100 MΩ
Superficie de contacto
позолоченный
Вид защиты
IP67
Диапазон температур корпуса
-40 … +85 ° C
Материал резьбового кольца
Цинковое литье под давлением
Степень загрязнения
2
Тип контакта
Штекер
Циклы коммутации
≥ 100
Экранированное соединение
Да
ケーブル直径、最大
9,7 mm
额定电压
60 V
额定电流
1 A

Общие данные

Количество полюсов
4
Соединение 1
M12
Соединение 2
IDC
Класс пожаростойкости UL 94
V-0
Основной материал корпуса
Никелированный цинк (литье под давлением)
Диаметр изоляции, мин.
0,85 mm
Диаметр изоляции, макс.
1,6 mm
Категория
Cat. 5
Соединительная резьба
M12
Поверхность контакта
позолоченный
Диаметр подключаемого провода, одножильного, мин.
0,51 mm
Диаметр подключаемого провода, одножильного, макс.
0,64 mm
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 24/1
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 22/1
Диаметр подключаемого провода, гибкого, мин.
0,48 mm
Диаметр подключаемого провода, гибкого, макс.
0,76 mm
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
0,36 mm²
Сечение подключаемого провода, одножильного, мин.
0,21 mm²
Сечение подключаемого проводника, однопроволочного, макс.
0,32 mm²
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26/7
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 22/7
Диаметр оболочки, мин.
5 mm
Диаметр оболочки, макс.
9,7 mm
Вид защиты
IP67
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
60 V
Сопротивление изоляции
100 MΩ

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
Противопожарная защита рельсового подвижного состава
DIN EN 45545-2
Стойкость к ударам и вибрации согласно
DIN EN 50155

Классификации

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
