製品情報
| シースカラー | 黒色 |
| 製品種類 | センサー/アクチュエータライン |
| バージョン | センサー/アクチュエータライン, コネクタ無しの終端, M12, 極数 : 4, 5 m, ソケット、アングル, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ |
| 注文番号 | 9457960500 |
| 種別 | SAIV-M12BW-4-5.0U |
| GTIN (EAN) | 4032248229741 |
| 数量 | 1 items |
| 正味重量 | 162 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| LABS-free | はい |
| UL AWM スタイル準拠のコア | 10493 (80 °C / 300 V) |
| UL AWM スタイル準拠の外装 | 20549 (80 °C / 300 V) |
| ねじれ時の曲げサイクル | > 5 Mio. |
| ねじれ長 | 1 m |
| カラーコーディング |
茶色
白色 青色 黒色 |
| ケーブルキャリアに最適 | はい |
| ケーブル長 | 5 m |
| コア断面積 | 0.34 mm² |
| シースカラー | 黒色 |
| シース材料 | PUR |
| シールド仕様 | いいえ |
| ハロゲン | いいえ |
| 交差結合照射 | いいえ |
| 加水分解および微生物耐性 | はい |
| 加速 | 5 m/s² |
| 外径 | 4.7 mm ± 0.2 mm |
| 延焼耐性 |
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠 |
| 曲げサイクル | 12 Mio |
| 曲げ半径、最小、定置 | 5 x ケーブル直径 |
| 曲げ半径、最小、移動 | 10 x ケーブル直径 |
| 極数 | 4 |
| 構成可能ケーブル長 | いいえ |
| 歪み耐性 | 360 °/m |
| 温度範囲、固定 | -40...80 °C |
| 温度範囲、移動 | -25...80 °C |
| 溶接スパーク耐久性 | いいえ |
| 溶接火花耐久性 | いいえ |
| 絶縁 | PP |
| 耐油性 | IEC 60811:404に準拠 |
| 速度 | 5 m/s |
| LED | いいえ |
| コーディング | A-coded |
| ジャンパー | 該当なし |
| スレッドリング材質 | ステンレススチール 1.4404（316L） |
| ハウジングの温度範囲 | -25 - +85 °C |
| ハウジング主要材質 | PUR |
| バージョン | ソケット、アングル |
| プラギング回数 | ≥ 100 |
| 保護度合い |
IP65
IP66 IP67 IP68 ねじ込み |
| 定格電圧 | 250 V |
| 定格電流 | 4 A |
| 接続スレッド | M12 |
| 接触表面 | 金メッキ |
| 汚染度 | 3 |
| 絶縁耐性 | 108 Ω |
| 締付けトルク | M12：0.8 ～ 1.2 Nm |
| 定格電圧 | 250 V |
| 絶縁耐性 | 108 Ω |
| コネクタ規格 | IEC 61076-2-101 |
| 証明書番号（cULus） | E307231 |
| コネクタ規格 | IEC 61076-2-101 |
| 左プラグ | M12, A コード化, IP69, メス型接点, 角度90°, プラスチック, シールドなし |
| プラグ右 | 導体の自由端 |

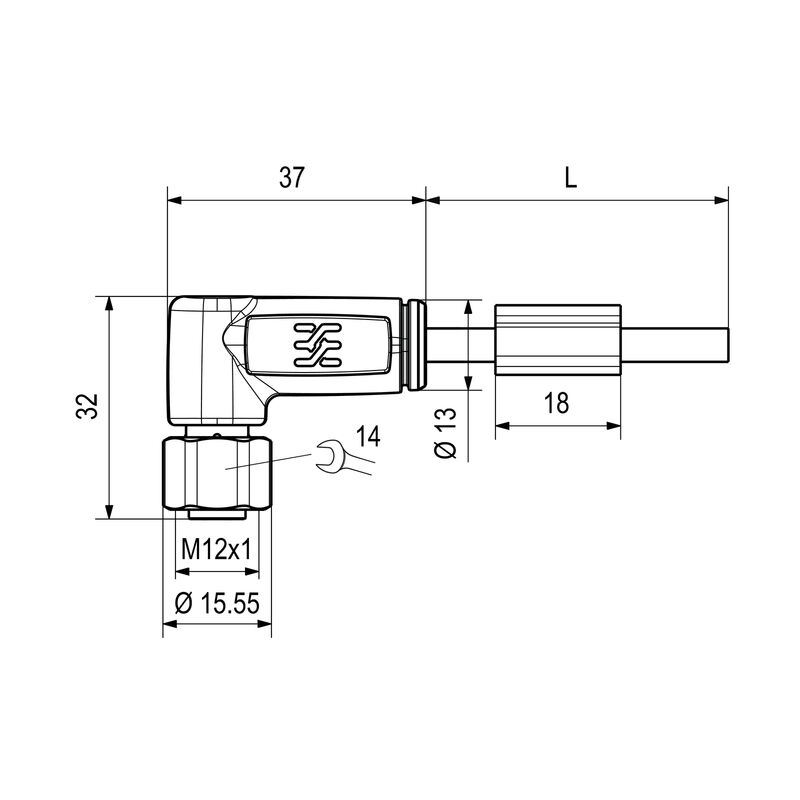

| 図表タイトル 03 | 寸法図 |
| 画像サブタイトル - 03 | Angled socket |
| 図表タイトル 04 | 極スキーム |
| 画像サブタイトル - 04 | Socket |
| 図表タイトル 05 | 配線図 |
| 図表タイトル 06 | 理想的な工具：トルク機能を備えたScrewty® |
| 画像サブタイトル - 06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153435) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9457960500) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9457960500) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9457960500&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E307231 |
