製品情報
| バージョン | RIDERSERIES RCM, リレーソケット, 接点数: 2, CO接点, 持続電流: 12 A, ねじ接続 |
| 注文番号 | 8869400000 |
| 種別 | SCM-I 2CO |
| GTIN (EAN) | 4032248614264 |
| 数量 | 10 items |

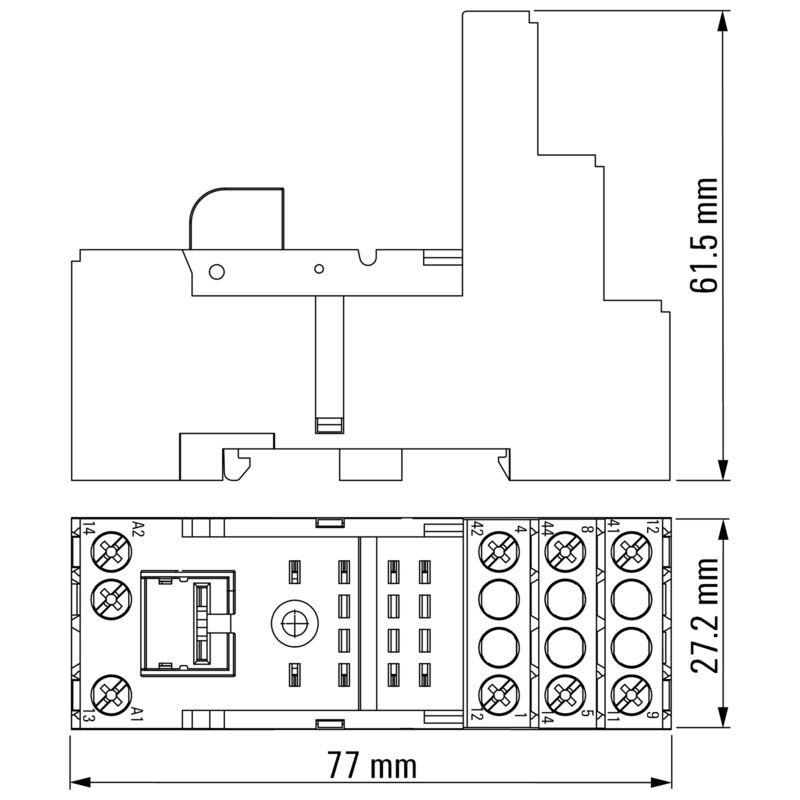

| 深さ | 61.5 mm |
| 奥行き（インチ） | 2.421 inch |
| 高さ | 77 mm |
| 高さ（インチ） | 3.031 inch |
| 幅 | 27.2 mm |
| 幅（インチ） | 1.071 inch |
| 正味重量 | 52.46 g |
| 保管温度 | -40 °C...70 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 相対湿度40℃/93%、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（cURus） | E223759 |
| 定格スイッチング電圧 | AC250 V |

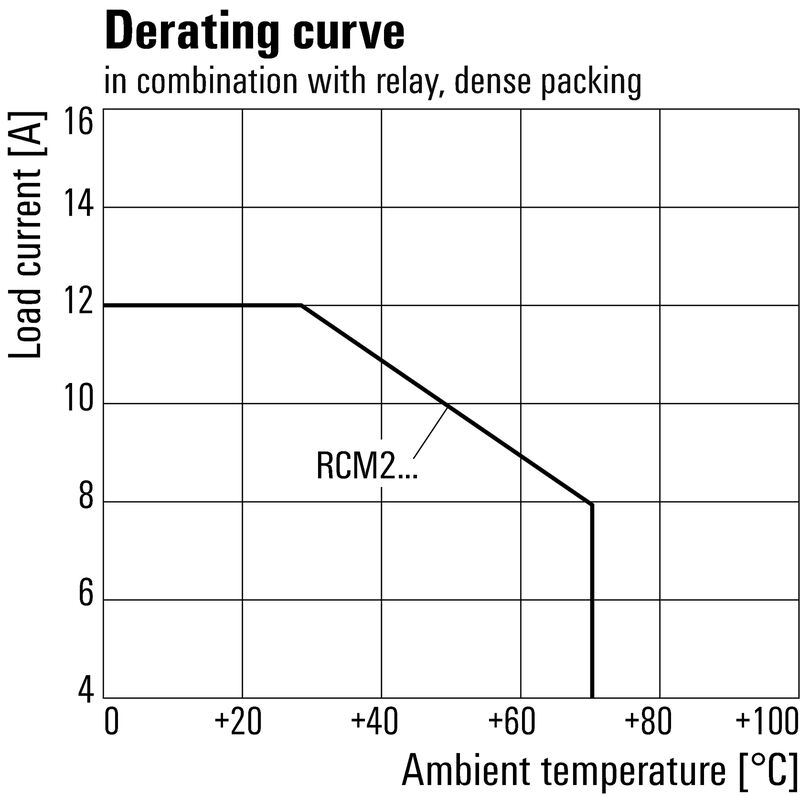

| 持続電流 | 12 A |
| 最大開閉電圧、AC | 400 V |
| 最大開閉電圧、DC | 250 V |
| 接点の種別 | 2 CO接点 |
| レール | TS 35 |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| 定格電圧 | 250 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 絶縁材グループ | IIIa |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 4 mm |
| 制御側 – 負荷側の耐電圧 | 2.5 kVeff / 1分 |
| 入力と出力での絶縁の種別 | 基本断熱材 |
| 隣接接点の耐電圧 | 2.5 kVeff / 1分 |
| 隣接接点での分離タイプ | 基本断熱材 |
| 開接点の耐電圧 | 1.2 kVeff /1分 |
| 保護度合い | IP20 |
| 証明書番号（CSA） | 249409-2295474 |
| 証明書番号（VDE） | 40011762 |
| 証明書番号（cURus） | E223759 |
| 導体接続方法 | ねじ接続 |
| 被覆剝き長さ、定格接続 | 8 mm |
| 締付けトルク、最小. | 0.5 Nm |
| 締付けトルク、最大. | 0.7 Nm |
| クランプ範囲、定格接続 | 2.5 mm² |
| クランプ範囲、最小 | 1 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 導体断面、固定式、最小 | 1 mm² |
| 導体断面、固定式、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 1 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 1 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 1 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、2本のクランプ可能な配線、最小 | 1 mm² |
| 配線断面、細径撚線、2本のクランプ可能な配線、最大 | 1.5 mm² |
| 刃寸法 | サイズPZ1 |
| 製品情報 | 完全に開いたクランピングヨーク接続の接続済み導体非搭載 IP20。 |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66721) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8869400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8869400000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E223759 |
