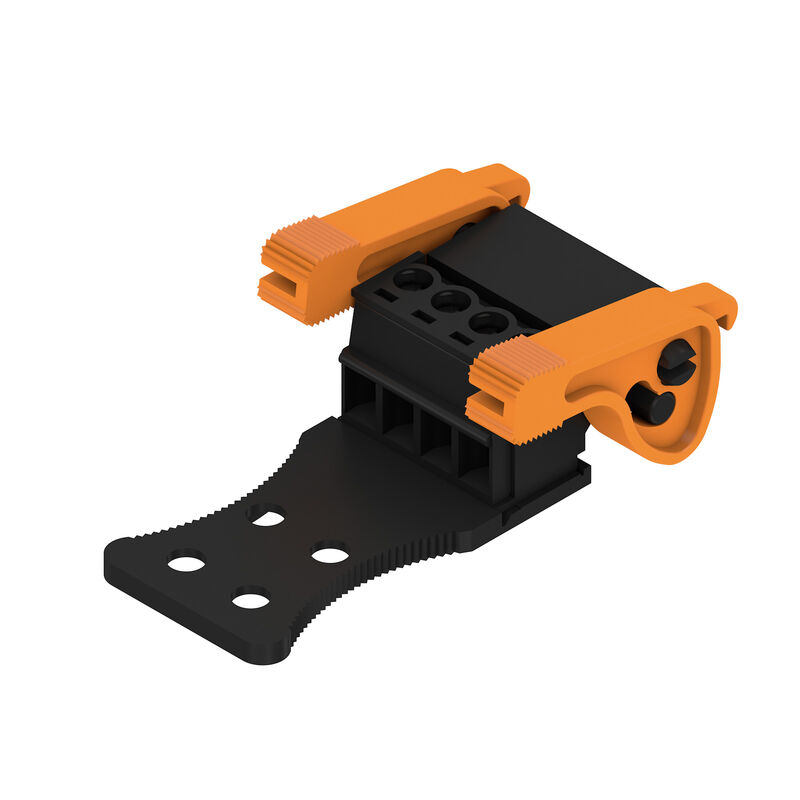

Illustration du produit
SCZ 3.81/04/180LRZE SN BK BX

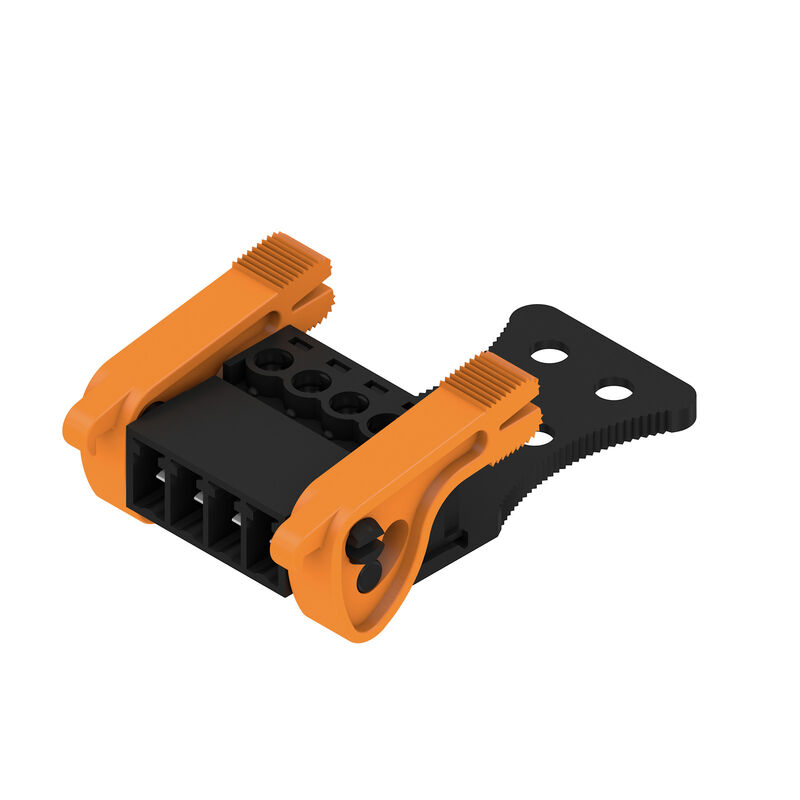

製品イメージ
SCZ 3.81/04/180LRZE SN BK BX
寸法図
SCZ 3.81/04/180LRZE SN BK BX
グラフ
SCZ 3.81/04/180LRZE SN BK BX
グラフ
SCZ 3.81/04/180LRZE SN BK BX
グラフ

SCZ 3.81/04/180LRZE SN BK BX

プリント基板用プラグインコネクタ, オス型プラグ, 3.81 mm, 極数: 4, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 1.5 mm², 箱

商品番号 2444210000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 10
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

Version
プリント基板用プラグインコネクタ, オス型プラグ, 3.81 mm, 極数: 4, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 1.5 mm², 箱
Référence
2444210000
Tipo
SCZ 3.81/04/180LRZE SN BK BX
GTIN (EAN)
4050118542592
Množství
50 items
製品データ
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
パッケージ
箱

寸法と重量

Profondeur
42,1 mm
奥行き（インチ）
1,657 inch
Hauteur
16,6 mm
高さ（インチ）
0,654 inch
Peso netto
6,72 g

環境製品コンプライアンス

RoHS megfelelőségi állapot
準拠 (免除あり)
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

システムパラメータ

Familia del producto
OMNIMATE信号 – BC/SC 3.81シリーズ
Tipo de conexión
フィールド接続
Technique de raccordement de conducteurs
クランプヨークねじ接続
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
Número de polos
4
L1 en mm
11,43 mm
L1 en pulgadas
0,45 "
Nombre de séries
1
Número de filas de polos
1
Sección nominal
1 mm²
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ抜き
Protección contra contacto según DIN VDE 0470
IP20接続/IP10接続解除
Resistencia de paso
≤5 mΩ
Codificable
はい
被覆剥き長さ
7 mm
クランプネジ
M 2
スクリュードライバー刃
0.4 x 2.5
スクリュードライバー刃の標準
DIN 5264
プラギング回数
25
差し込み力 / 極、最大.
8 N
引張強度/極、最大.
5 N
締付けトルク
  • トルクタイプ:
    配線接続
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0,2 Nm
      • 最大.:
        0,25 Nm

材料データ

Insulating material
PA 66 GF 30
컬러 코드
黒色
Tabela kolorów (podobny)
RAL 9011
絶縁材グループ
II
比較追跡指数（CTI）
≥ 550
UL 94 可燃性等級
V-0
Contact material
銅合金
Contact surface
錫メッキ
Struktura warstwowa wtyku
4...8 µm Sn
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
120 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
120 °C

接続に適した導体

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
配線接続断面 AWG、最小
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 16
固定式、最小 H05（07） V-U
0,2 mm²
固定式、最大 H05（07） V-U
1,5 mm²
フレキシブル、最小 H05（07） V-K
0,2 mm²
フレキシブル、最大H05（07） V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
1,5 mm²
w. フェルール、DIN 46228 pt 1、最小.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
EN 60999 a x b; ø 準拠のプラグゲージ パスピン
2.4 mm x 1.5 mm ; 2.4 mm
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282600000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282700000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0372600000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        7 mm
    • 推奨フェルール端子:
      0372700000
Текст ссылки
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
17,5 A
定格電流、最大極数（Tu=20°C）
17,1 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17,5 A
定格電流、最大極数 （Tu=40°C）
15,2 A
サージ電圧等級の定格電圧/汚染度 II/2
320 V
サージ電圧等級の定格電圧/汚染度 III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1sで76 A

CSAにに準拠した公称データ

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Rated current (Use group B / CSA)
10 A
Courant nominal (groupe d'utilisation C / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 16

UL 1059に準拠した公称データ

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 16
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

Embalaje
箱
VPE length
165 mm
Anchura VPE
118 mm
Altura de VPE
46 mm

テストの種類

Test: Durability of markings
  • 標準:
    DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得
  • テスト:
    原産地表示, 種類の識別, 定格電圧, 定格断面, ピッチ, 材料の種類, 承認マーキングUL, 承認マーキングCSA
  • 評価:
    使用可能
  • テスト:
    耐久性
  • 評価:
    合格した
Test: Misengagement (Non-interchangeability)
  • 標準:
    DIN EN 61984セクション6.3および6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • テスト:
    要素をコード要素無しで 180° 回転
  • 評価:
    合格した
  • テスト:
    目視検査
  • 評価:
    合格した
Test: Clampable cross section
  • 標準:
    DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.08 mm²
    • 導体の種類と導体断面:
      撚線0.08 mm²
    • 導体の種類と導体断面:
      固定式1.5 mm²
    • 導体の種類と導体断面:
      撚線1.5 mm²
    • 導体の種類と導体断面:
      AWG 28/1
    • 導体の種類と導体断面:
      AWG 28/19
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • 標準:
    DIN EN 60999-1セクション9.4 / 12.00
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      AWG 28/1
    • 導体の種類と導体断面:
      AWG 28/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.5 mm²
  • 評価:
    合格した
  • 要件:
    0.4 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式1.5 mm²
    • 導体の種類と導体断面:
      撚線1.5 mm²
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
Pull-out test
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      AWG 28/1
    • 導体の種類と導体断面:
      AWG 28/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-U0.5
  • 評価:
    合格した
  • 要件:
    ≥40 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U1.5
    • 導体の種類と導体断面:
      H07V-K1.5
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した

重要なメモ

Conformità IPC
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
Note
  • 要求に応じて追加のバリエーション
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
