製品情報

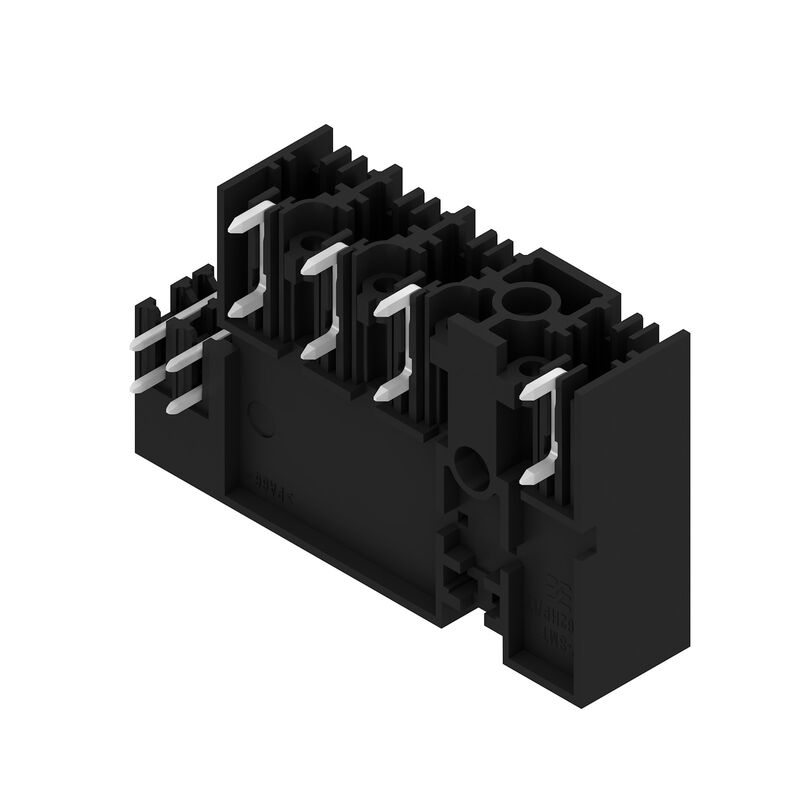

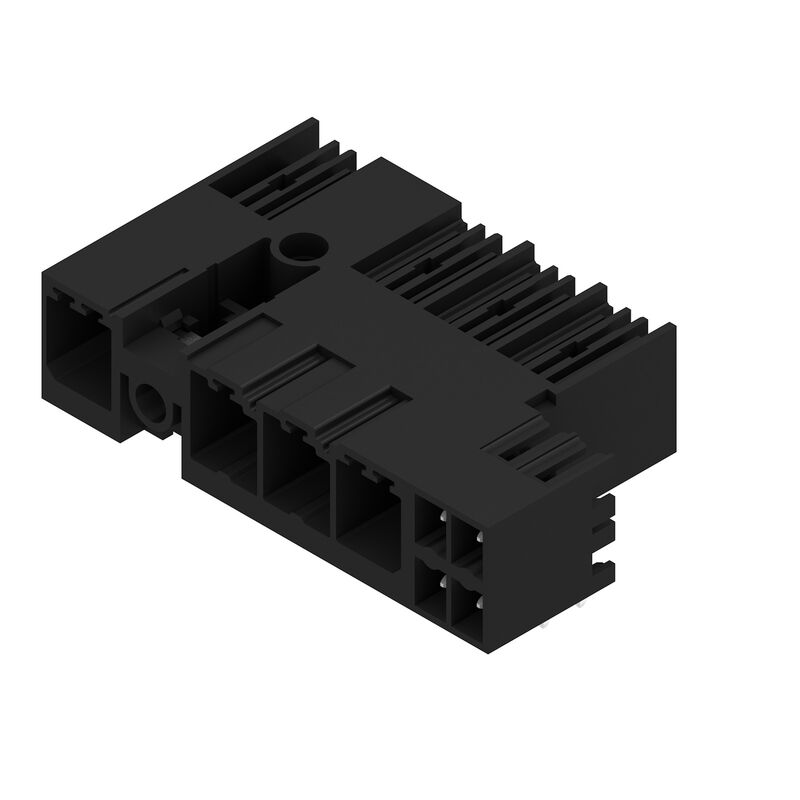

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, 中ねじフランジ, THT/THRはんだ接続, 7.62 mm, 極数: 4, 90°, ソルダーピン長 (l): 2.6 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 2626930000 |
| 種別 | SV-SMT 7.62HP/04/90MSF2 SC/4 2.6SN BX |
| GTIN (EAN) | 4050118630879 |
| 数量 | 36 items |
| 製品データ |
IEC: 1000 V / 41 A UL: 300 V / 33 A |
| パッケージ | 箱 |
| 深さ | 28.3 mm |
| 奥行き（インチ） | 1.114 inch |
| 高さ | 14 mm |
| 高さ（インチ） | 0.551 inch |
| 下位バージョンの高さ | 11.4 mm |
| 幅 | 46.69 mm |
| 幅（インチ） | 1.838 inch |
| 正味重量 | 6.68 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE電源 – シリーズBV/SV 7.62HP |
| 接続方式 | 基板接続 |
| PCB の取り付け | THT/THRはんだ接続 |
| ピッチ (mm) (P) | 7.62 mm |
| ピッチ (インチ) (P) | 0.3 " |
| 外向きエルボ | 90° |
| 極数 | 4 |
| 極当たりソルダーピン数 | 2 |
| ソルダーピン長 (l) | 2.6 mm |
| ソルダーピン長 公差 | +0.1 / -0.3 mm |
| はんだピン寸法 | 0.8 x 1.0 mm |
| ソルダーアイレット穴直径 (D) | 1.4 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| L1 (mm) | 30.48 mm |
| L1 (インチ) | 1.2 " |
| L2（mm） | 3.81 mm |
| インチでの L2 | 0.15 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | プリント基板のバックｵﾌﾞハンドタッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 体積抵抗 | 2.00 mΩ |
| コーディング可能 | はい |
| ねじフランジ用締付トルク、最小 | 0.2 Nm |
| ねじフランジ最大締付トルク | 0.3 Nm |
| 差し込み力 / 極、最大. | 12 N |
| 引張強度/極、最大. | 7 N |
| 絶縁材 | PA 9T |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 500 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| はんだ接続の層構造 | 1...3 µm Ni / 4...6 µm Sn matt |
| プラグ接点の層構造 | 1...3 µm Ni / 4...6 µm Sn matt |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 130 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 130 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 41 A |
| 定格電流、最大極数（Tu=20°C） | 41 A |
| 定格電流、最小極数 （Tu=40°C） | 41 A |
| 定格電流、最大極数 （Tu=40°C） | 41 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 630 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 630 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 6 kV |
| 短時間耐電流抵抗 | 3 x 1sで420 A |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (C/UL 1059 グループ使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 33 A |
| 定格電圧（使用グループ C/UL 1059 ） | 33 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| クリアランス距離、最小 | 6.9 mm |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 沿面距離、最小 | 9.6 mm |
| パッケージ | 箱 |
| VPE 長 | 350 mm |
| VPE幅 | 138 mm |
| VPEの高さ | 42 mm |
| ピッチ （mm））（ハイブリッド） |
|
| mmでのピッチ（信号） | 3.81 mm |
| ピッチ （インチ）（ハイブリッド） |
|
| インチでのピッチ（信号） | 0.15 " |
| 極数（ハイブリッド） |
|
| 極数（信号） | 4 |
| 極当たりソルダーピン数（ハイブリッド） |
|
| 極当たりソルダーピン数（信号） | 1 |
| はんだピンの寸法（ハイブリッド） |
|
| はんだピンの寸法（信号） | 0.8 x 0.8 mm |
| ソルダーピン寸法 = d公差（ハイブリッド） |
|
| はんだピンの寸法= d公差（信号） | -0,03 / +0,01 mm |
| ソルダーアイレット直径（ハイブリッド） |
|
| PCB 穴の直径（信号） | 1.3 mm |
| ソルダーアイレット直径許容値（ハイブリッド） |
|
| PCB 穴の直径公差（信号） | ±0.1 mm |
| L2（mm） | 3.81 mm |
| インチでの L2 | 0.15 " |
| 行数（ハイブリッド） |
|
| 行数（信号） | 2 |
| 接点材料（ハイブリッド） |
|
| 接点材質（信号） | CuMg |
| 接触表面（ハイブリッド） |
|
| 接触表面（信号） | 錫メッキ |
| はんだ接続の層構造（ハイブリッド） |
|
| はんだ接続の層構造（信号） | 1-3 µm Ni / 4-8 µm Sn |
| プラグ接点の層構造（ハイブリッド） |
|
| プラグ接点の層構造（信号） | 1-3 µm Ni / 4-8 µm Sn |
| 過電圧クラスの定格電圧/汚染度レベルII/2 （ハイブリッド） |
|
| 過電圧クラス / 汚染度レベル II / 2 の定格電圧（信号） | 320 V |
| 過電圧クラスの定格電圧/汚染度レベルIII/2（ハイブリッド） |
|
| 過電圧クラス/汚染度レベル III / 2 の定格電圧（信号） | 160 V |
| 過電圧クラスの定格電圧 / 汚染度レベル III / 3（ハイブリッド） |
|
| 過電圧クラス / 汚染度レベル III / 3の定格電圧（信号） | 160 V |
| 過電圧クラスの定格インパルス電圧/汚染度レベルII/2（ハイブリッド） |
|
| 過電圧クラス / 汚染度レベル II / 2 の定格インパルス電圧（信号） | 2.5 kV |
| 過電圧クラスの定格インパルス電圧 / 汚染度レベル III / 2（ハイブリッド） |
|
| 過電圧クラス / 汚染度レベルIII / 2の定格インパルス電圧（信号） | 2.5 kV |
| 過電圧クラスの定格インパルス電圧/汚染度度レベル III / 3（ハイブリッド） |
|
| 過電圧クラス / 汚染度レベル III / 3 の定格インパルス電圧（信号） | 2.5 kV |
| 短時間耐久電流容量（ハイブリッド） |
|
| 短時間耐電流抵抗（信号） | 3 x 1sで80 A |
| 沿面距離（ハイブリッド） |
|
| クリアランス距離（ハイブリッド） |
|
| 定格電圧（使用グループ B/CSA）（ハイブリッド） |
|
| 定格電圧（グループ B / CSA 使用） | 300 V |
| 定格電圧（使用グループ C/CSA ）（ハイブリッド） |
|
| 定格電圧（グループ C / CSA 使用）（信号） | 50 V |
| 定格電流（グループ B / CSA 使用）（ハイブリッド） |
|
| 定格電流（グループ B / CSA 使用）（信号） | 9 A |
| 定格電流（使用グループ C/CSA）（ハイブリッド） |
|
| 定格電流（グループ C / CSA 使用）（信号） | 9 A |
| 定格電流（使用グループ D/CSA）（ハイブリッド） |
|
| 定格電流（グループ D / CSA 使用）（信号） | 9 A |
| 定格電圧（使用グループ B/UL 1059）（ハイブリッド） |
|
| 定格電圧（グループ B / UL 1059 使用）（信号） | 300 V |
| 定格電圧（C/UL 1059 グループ使用）（ハイブリッド） |
|
| 定格電圧（グループ C/UL 1059 使用）（信号） | 50 V |
| 定格電圧（使用グループ D/UL 1059）（ハイブリッド） |
|
| 定格電圧（グループ D / UL 1059 使用）（信号） | 300 V |
| 定格電流（グループ B/UL 1059）（ハイブリッド） |
|
| 定格電流（グループ B / UL 1059 使用）（信号） | 5 A |
| 定格電流（使用グループ C/UL 1059）（ハイブリッド） |
|
| 定格電流（グループ C / UL 1059 使用） | 5 A |
| 定格電流（使用グループ D/UL 1059）（ハイブリッド） |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_306247) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| 認可 |  |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
